オートグラフメモ

実験室にある万能試験機（オートグラフ）についてここに記載することとする。†

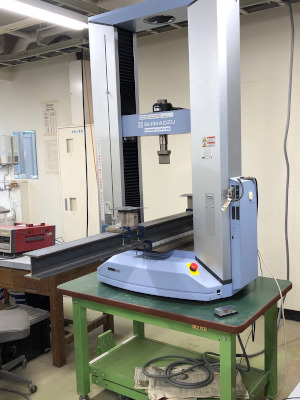

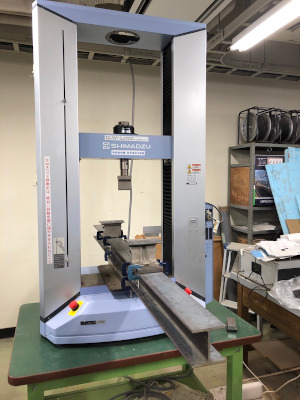

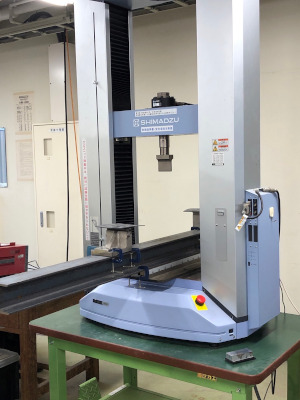

現在の実験室の設置状況†

　- 　- 　-

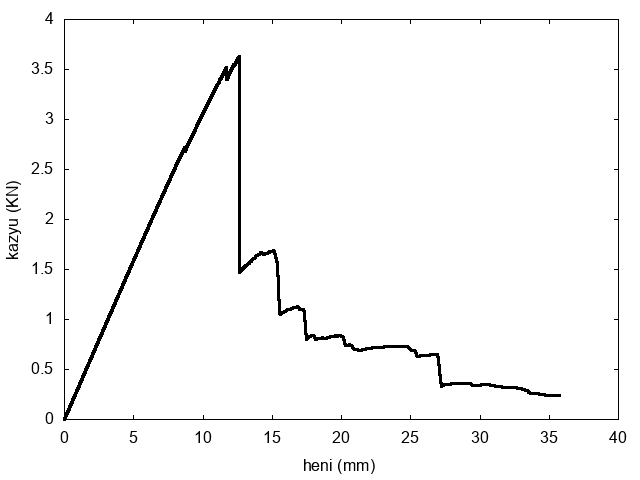

***60×60×1000mmの試験体で仮試験を実施

•

  幅(mm)	梁せい(mm)
  60	60
  断面二次モーメント(mm^4)	1080000
  断面係数(mm^3)	36000
  支点から荷重点(mm)	350
  支点間距離(mm)	700
  最大荷重(KN)	3.63
  曲げ強さ(N/mm^2)	17.67
  最大せん断力(N/mm^2)	0.76
  最大曲げ応力(N/mm^2)	17.67

  F

  w

  最大荷重の10%	0.3634024	0.3638	1.139
  最大荷重の40%	1.4536096	1.453	4.56
  40%-10%	1.09	1.09	3.421

  ヤング率(KN/mm^2)	2.11
  曲げヤング係数の補正(KN/mm^2)	2.28
