新3Dプリンターの使い方†

• 構造研の3Dプリンターは新しくなりました。（2022.2〜）
• 3Dプリンター（研究室）の内容は、古い3Dプリンターの情報なので、参考程度として下さい。

電源を入れる†

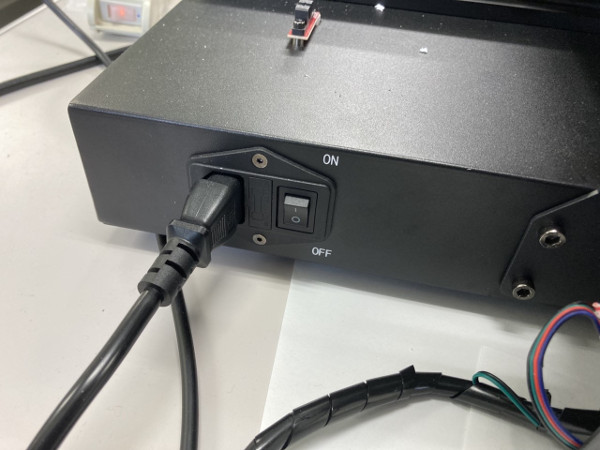

• 電源は、左奥の電源コードが刺さっているところの近くにあります。

フィラメントの確認†

• フィラメントが刺さっているか確認する。

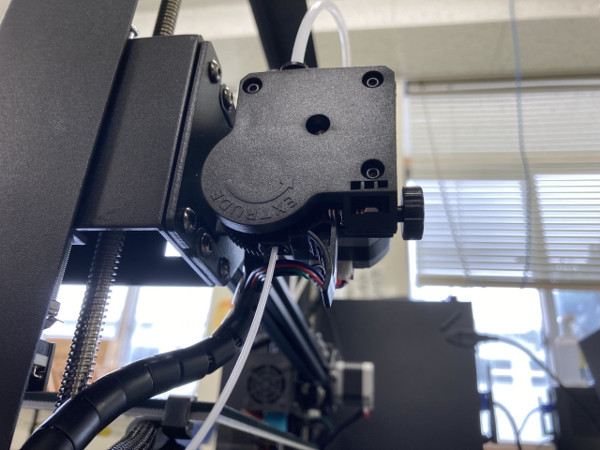

• 刺さっていなかったら、「EXTRUDE」と書いてあるところのレバーを回すとロックが外れるので、レバーを回しながらフィラメントを押し込む。

操作†

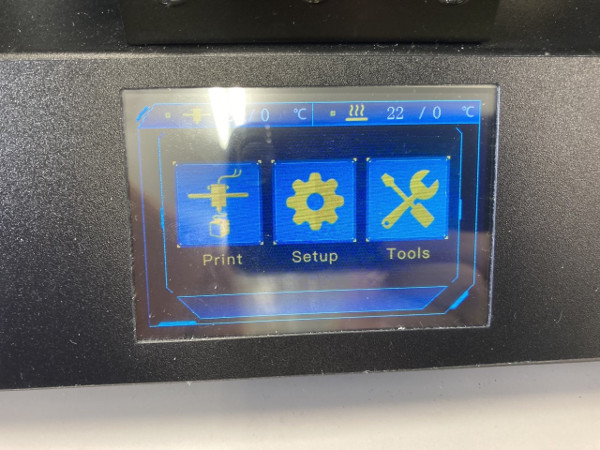

• 電源が入ったら、画像のようになる。

• 「Tools」を選択。

• 「Home」を押して、寒い日とかだったら「Preheat」をやっておく。
• 以下、各項目の説明。

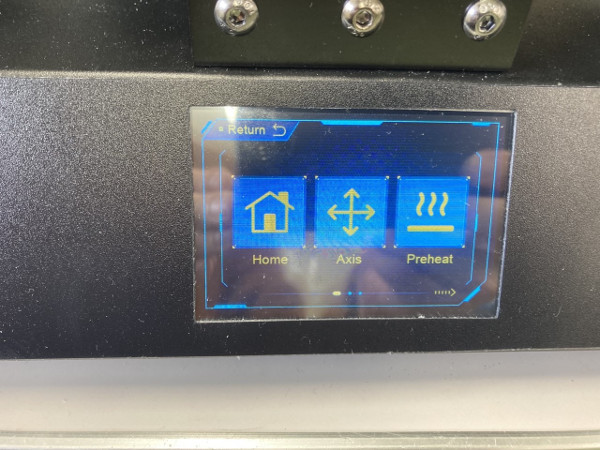

Home†

• ノズルを(X,Y,Z)=(0,0,0)の位置に戻す。

Axis†

• ノズルの座標を手動で移動させることができる。

Preheat†

• ノズルと台を暖気させる。

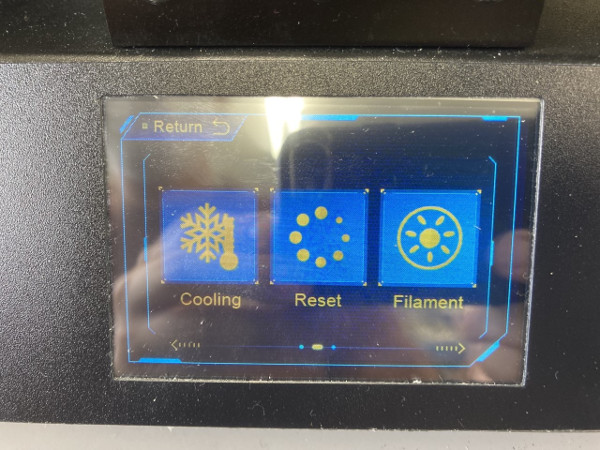

Cooling†

• ノズルと台を冷却させる。

Reset†

• 再起動させる。

Filament†

• フィラメントについての操作。材種を設定したり、自動送り出しなどをする。材料を交換したりするときはここで設定。

プリント†

• 3Dプリンター（研究室）やCuraメモの内容を参考に、作成した.gcodeデータをSDカードに入れる。SDカードの挿入場所は3Dプリンター右側（画像）

• 設定が終わったら、左上の「Return」を押して最初の画面に戻り、「Print」を選択。

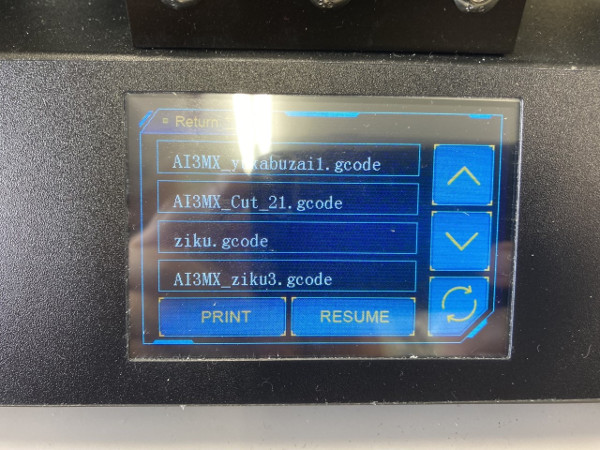

• .gcodeファイルの一覧が表示されるので、印刷するデータを選択し、左下の「Print」を押す。

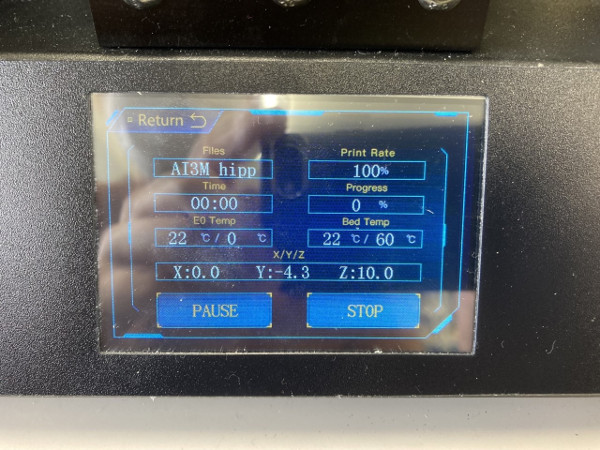

• 画像のような状態になり、3Dプリンターが作業を始める。

• 最初は暖気をしているため作業が始まらないが、「E0 Temp」(ノズル温度)と「Bed Temp」(台の温度)が左右で同じになったら作業が開始する。
• ※注意※ノズルや台は高温なので、絶対に触れないこと。
• この段階で作業が始まらない場合、もしくは印刷中に不具合があった場合、下の「Stop」を押して中止してから、「Tools」の中の「Cooling」を押す。
• 作業は、単純なものだと1〜2時間程度。大きなものや凝ったものの場合3〜4時間かかる場合もある。

メモ†

テクニックなど†

台にノリを塗る†

• 台への接地面が大きいものなどをプリントする場合、終わってから取り出す際に台からはがれづらい場合がある。それを防止するために、プリント前にあらかじめ台にノリを塗っておく。
