2021年度オンライン授業用テキスト
WebClassによる小テストの受け方

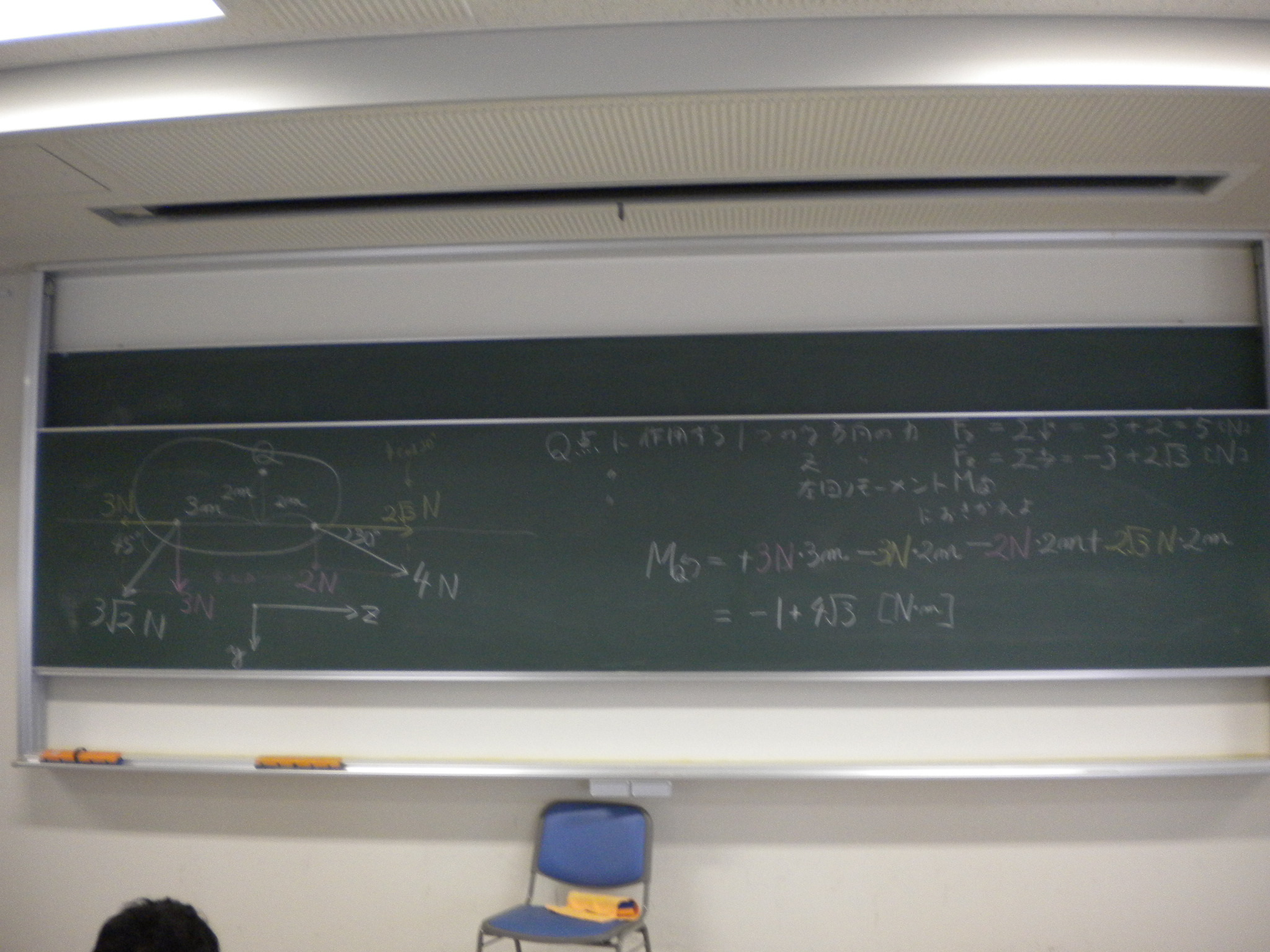

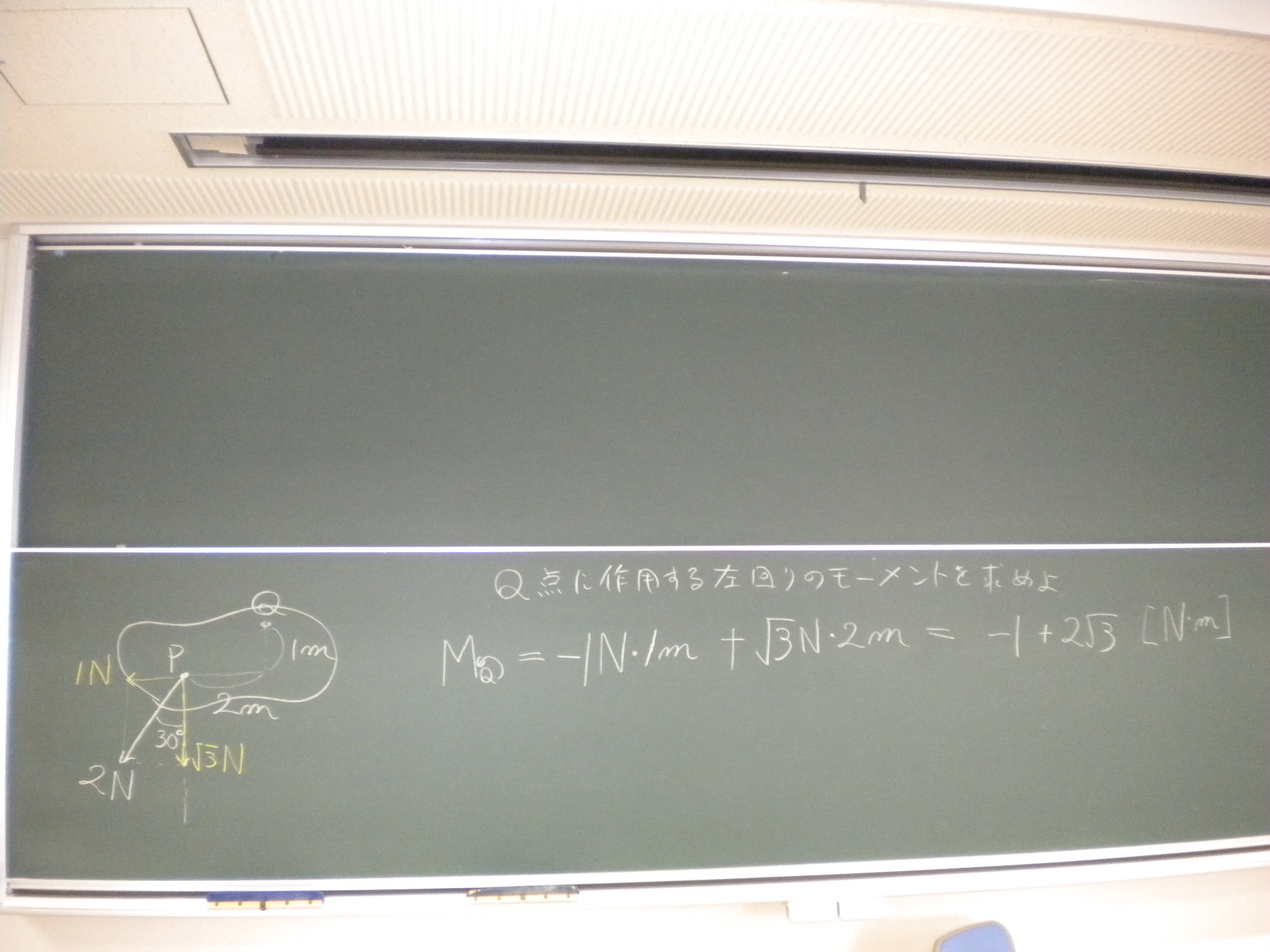

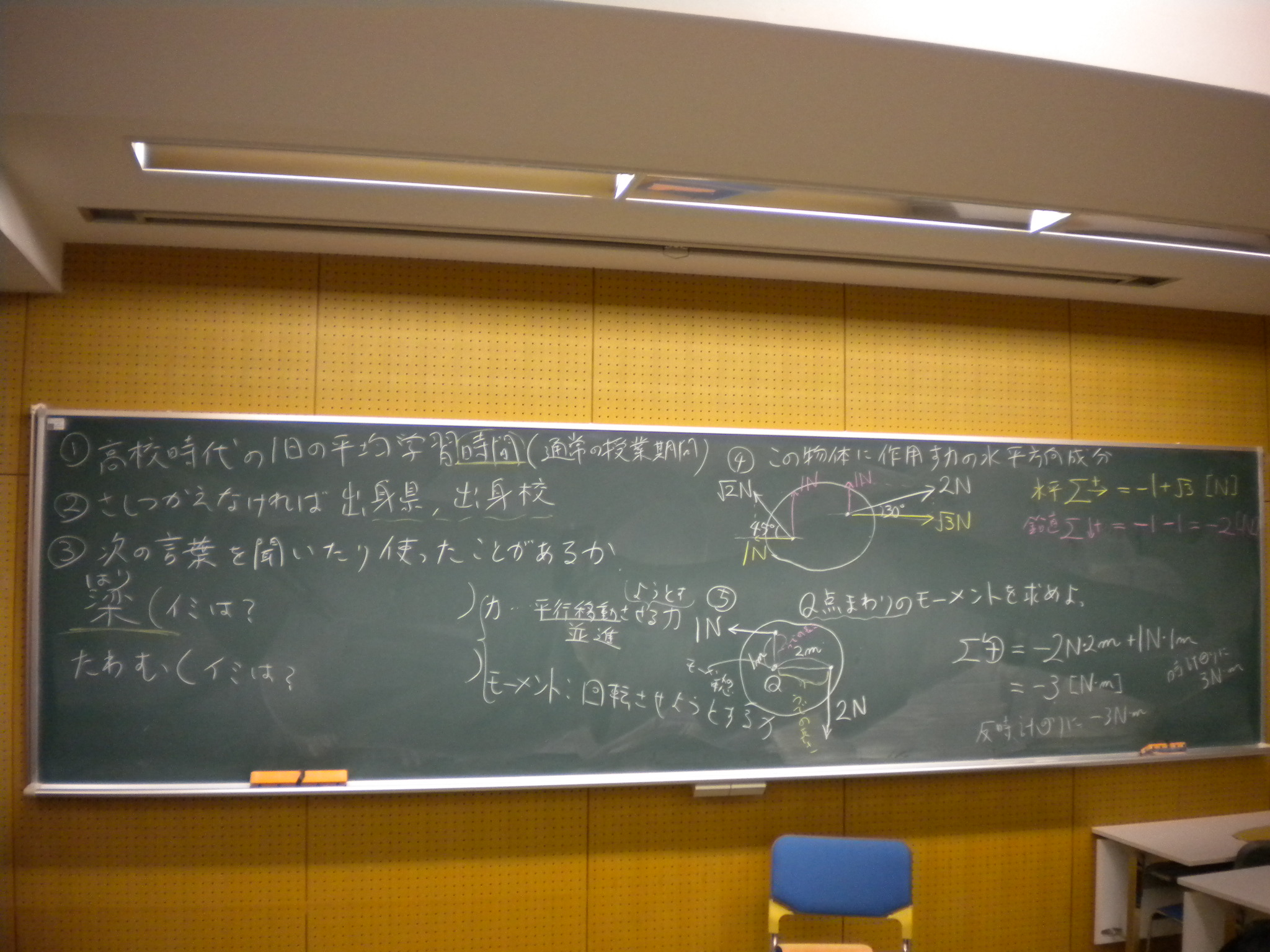

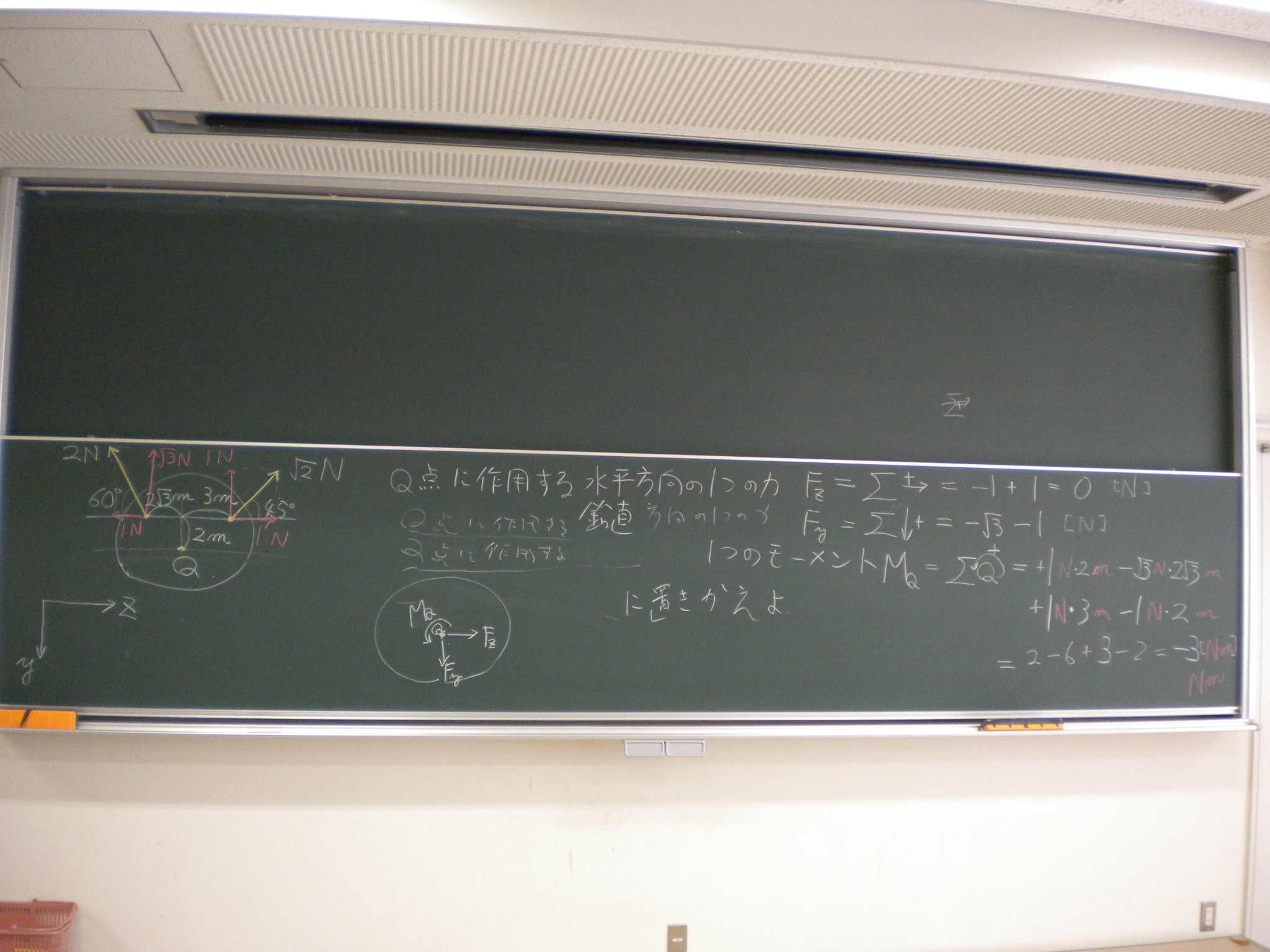

第1回 力の分解・整理、力のつりあい

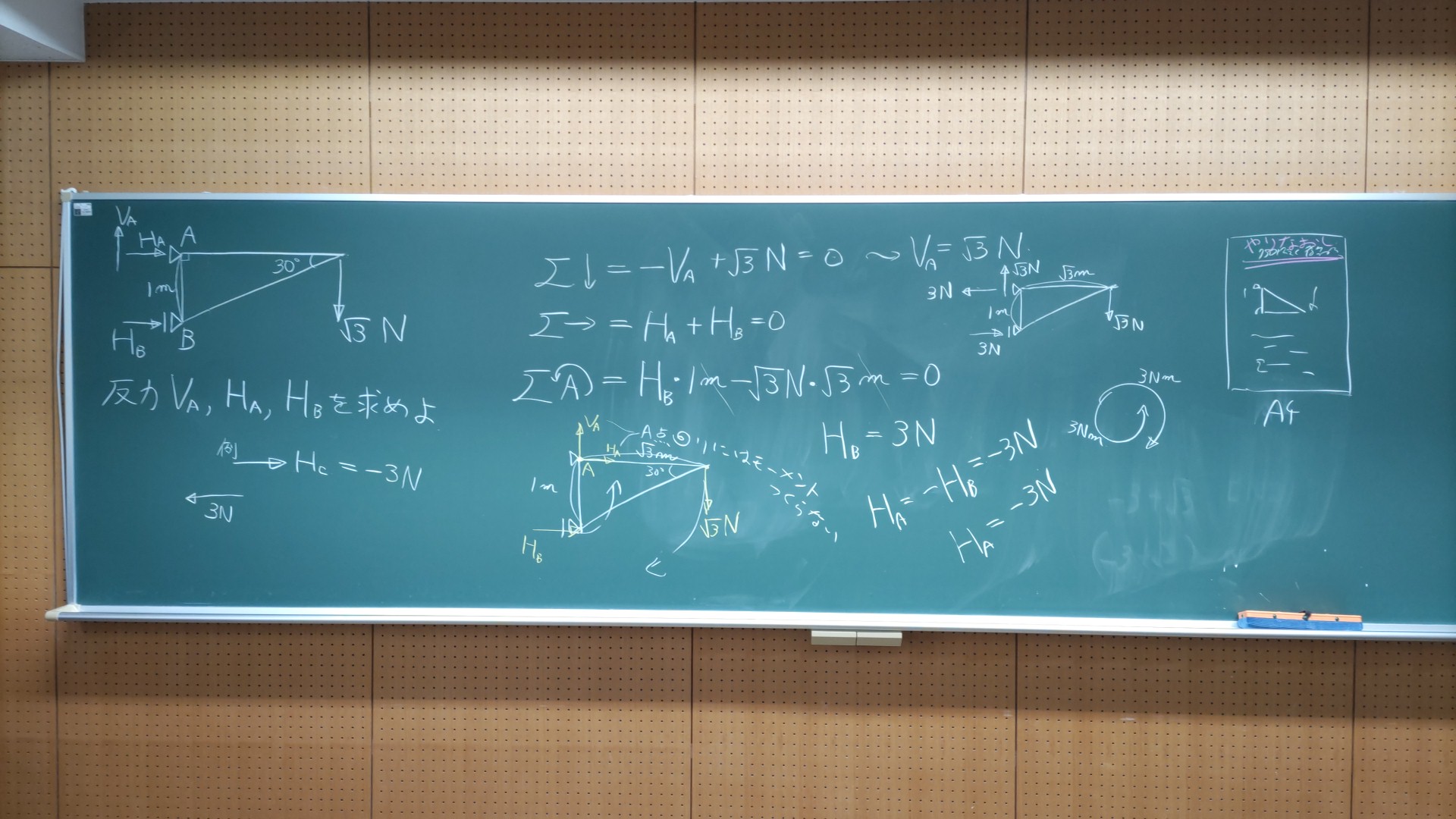

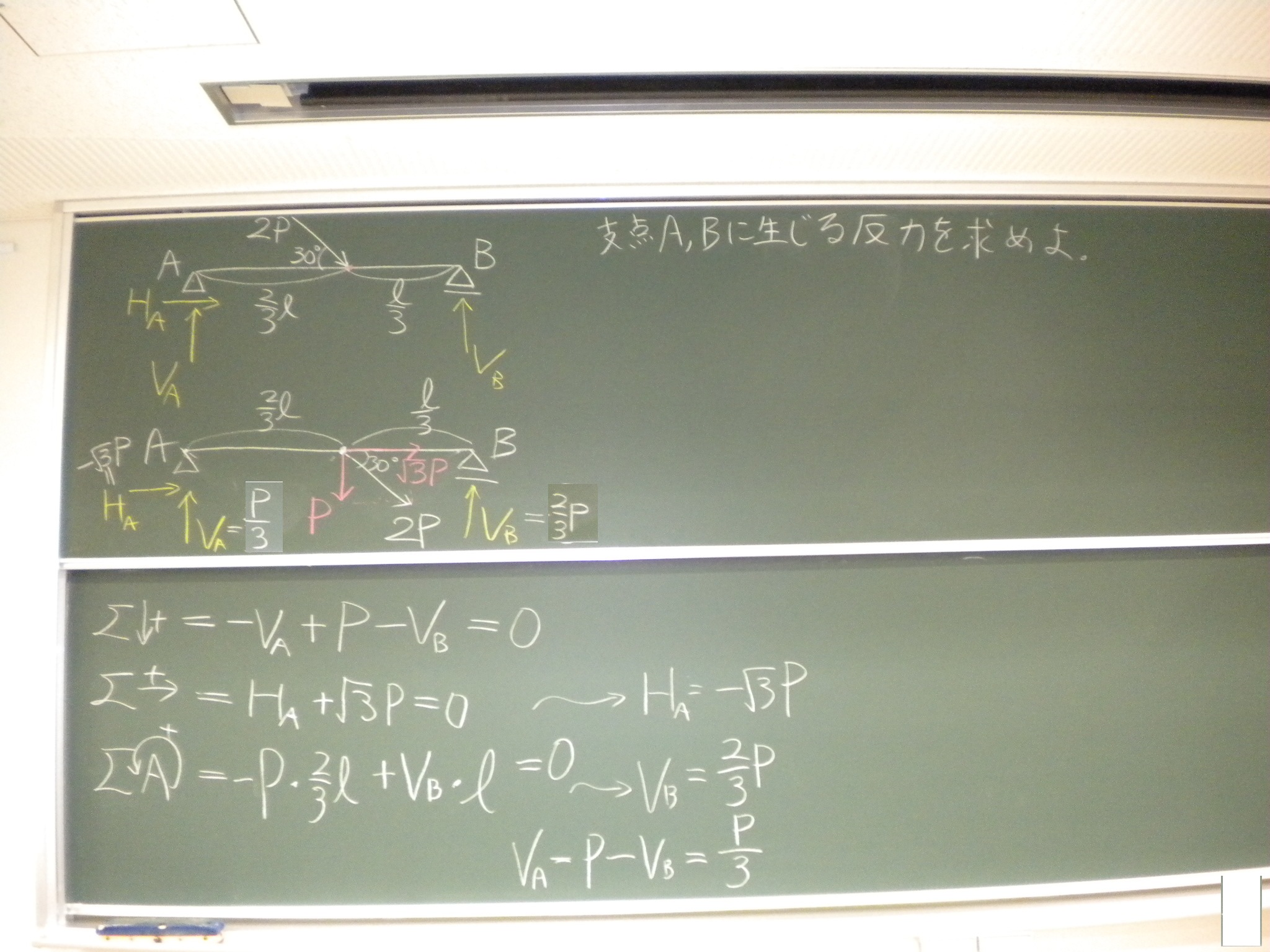

第2回 外力、内力、反力、支承
挿話：外力と内力の混乱

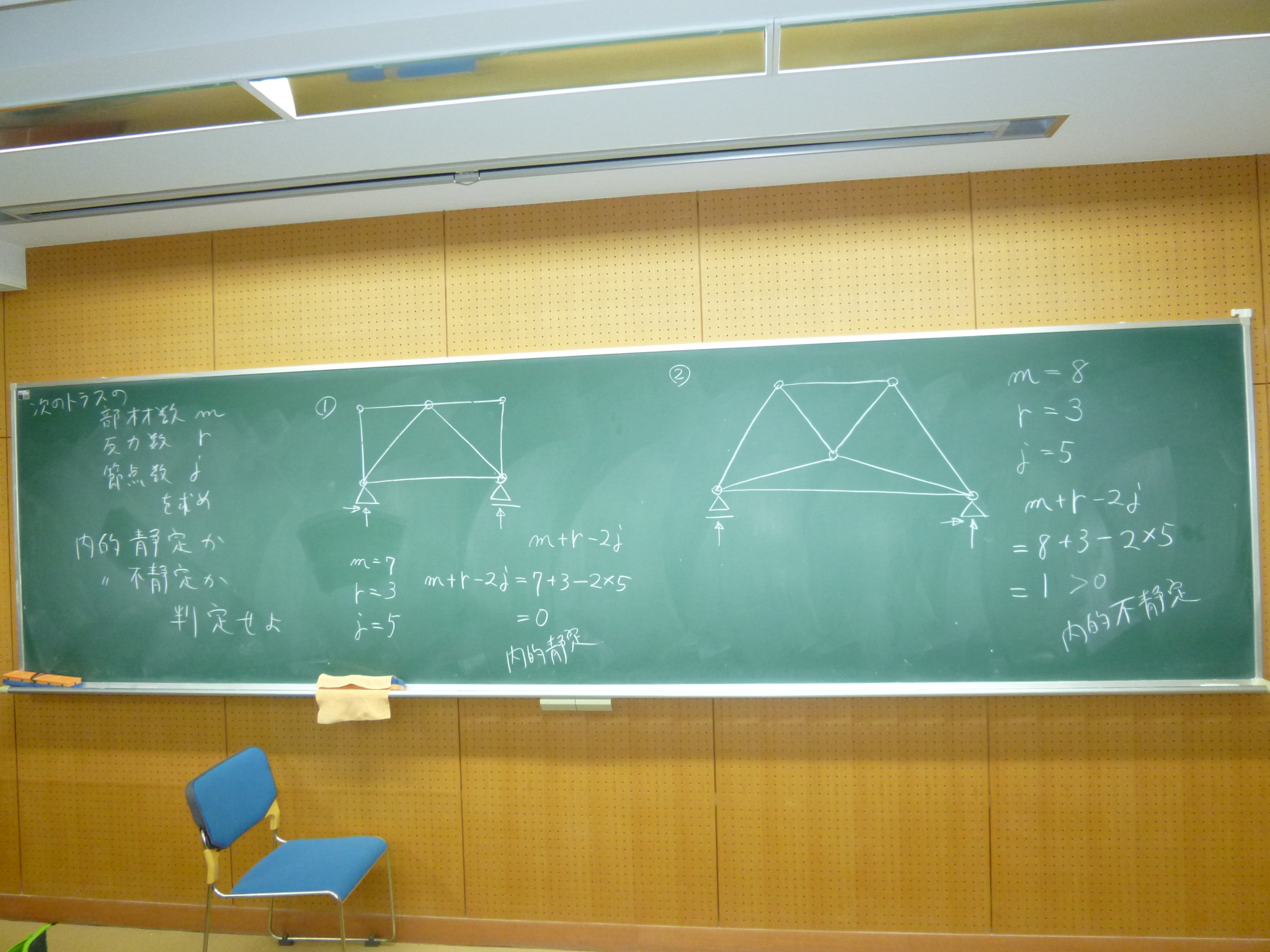

第3回 トラス、静定・不静定
脱線：ξ力

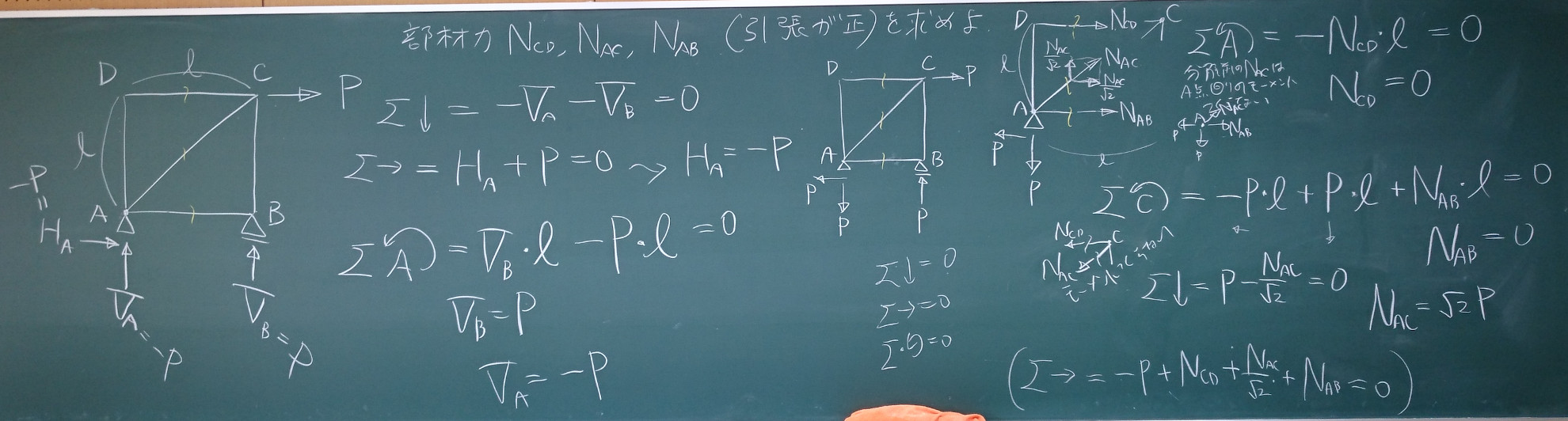

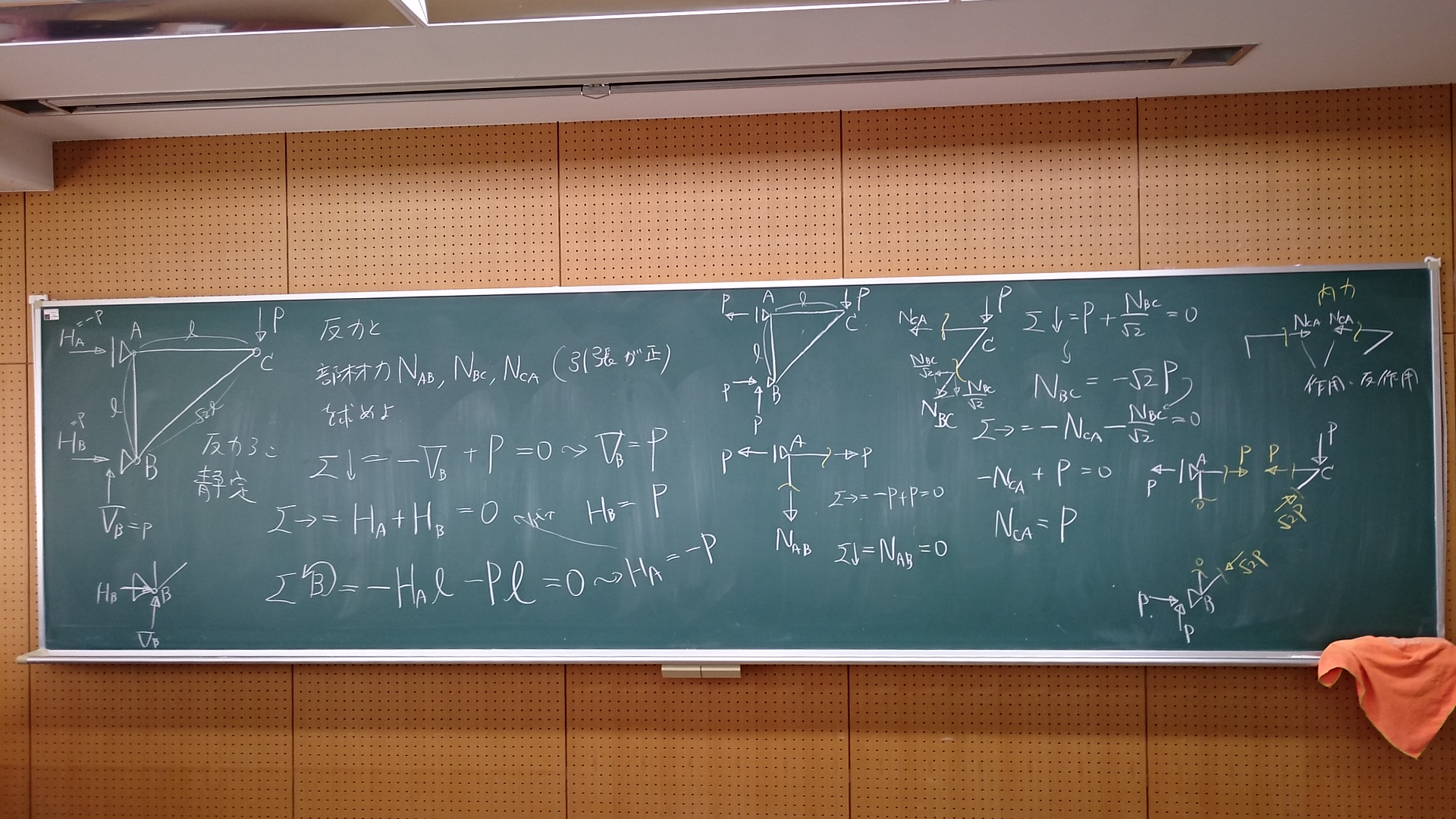

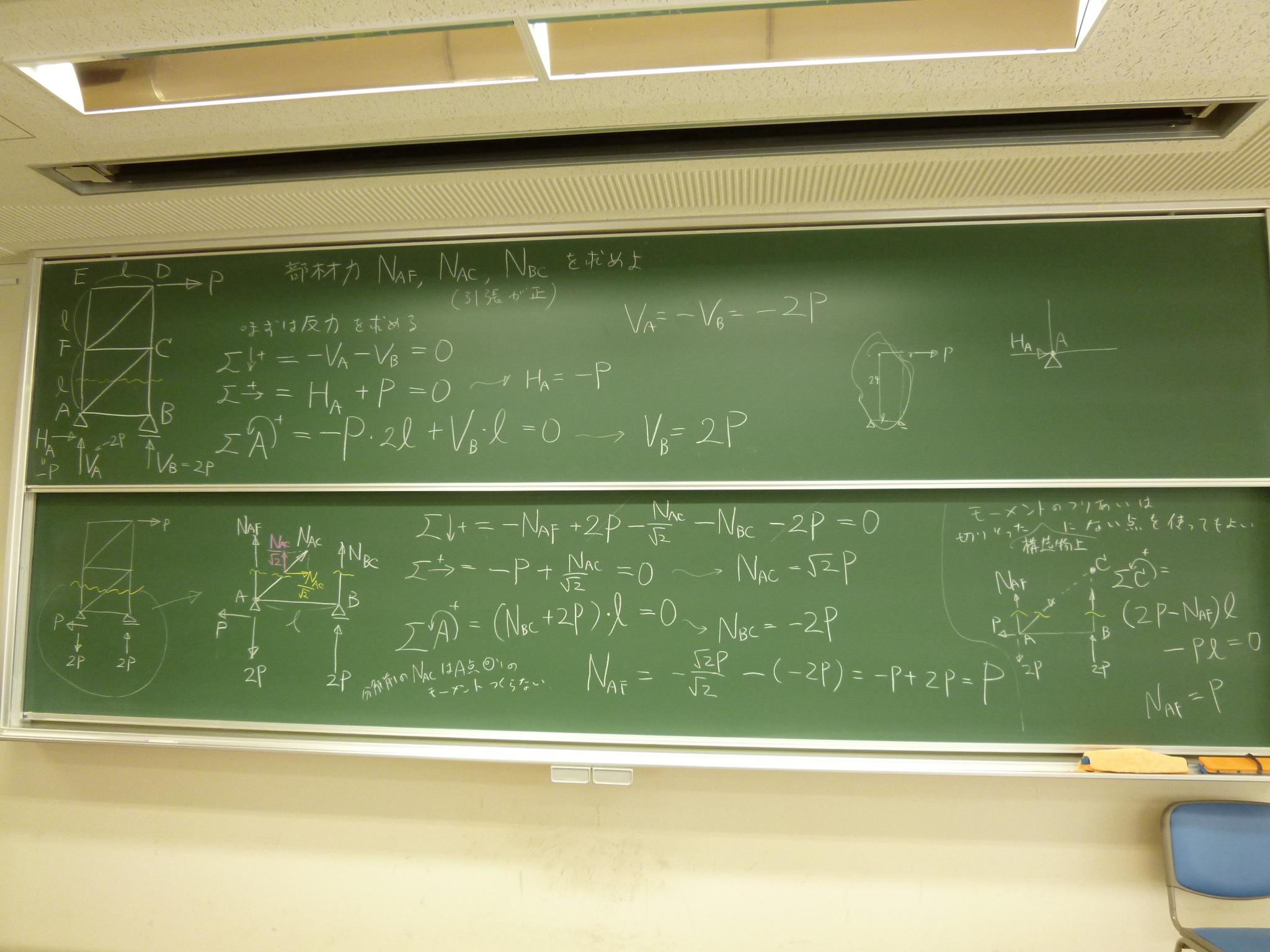

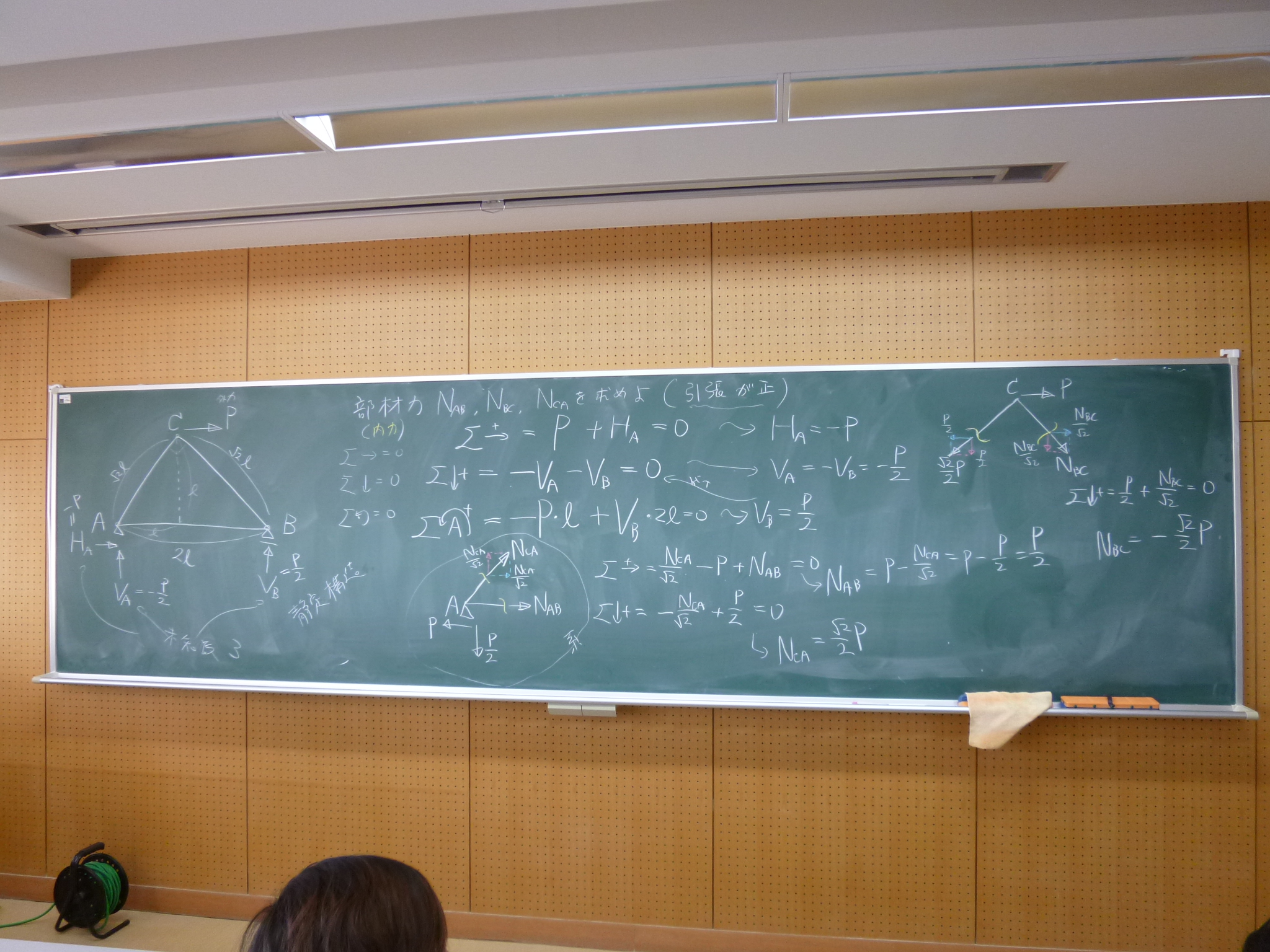

第4回 部材力、断面法、格点法

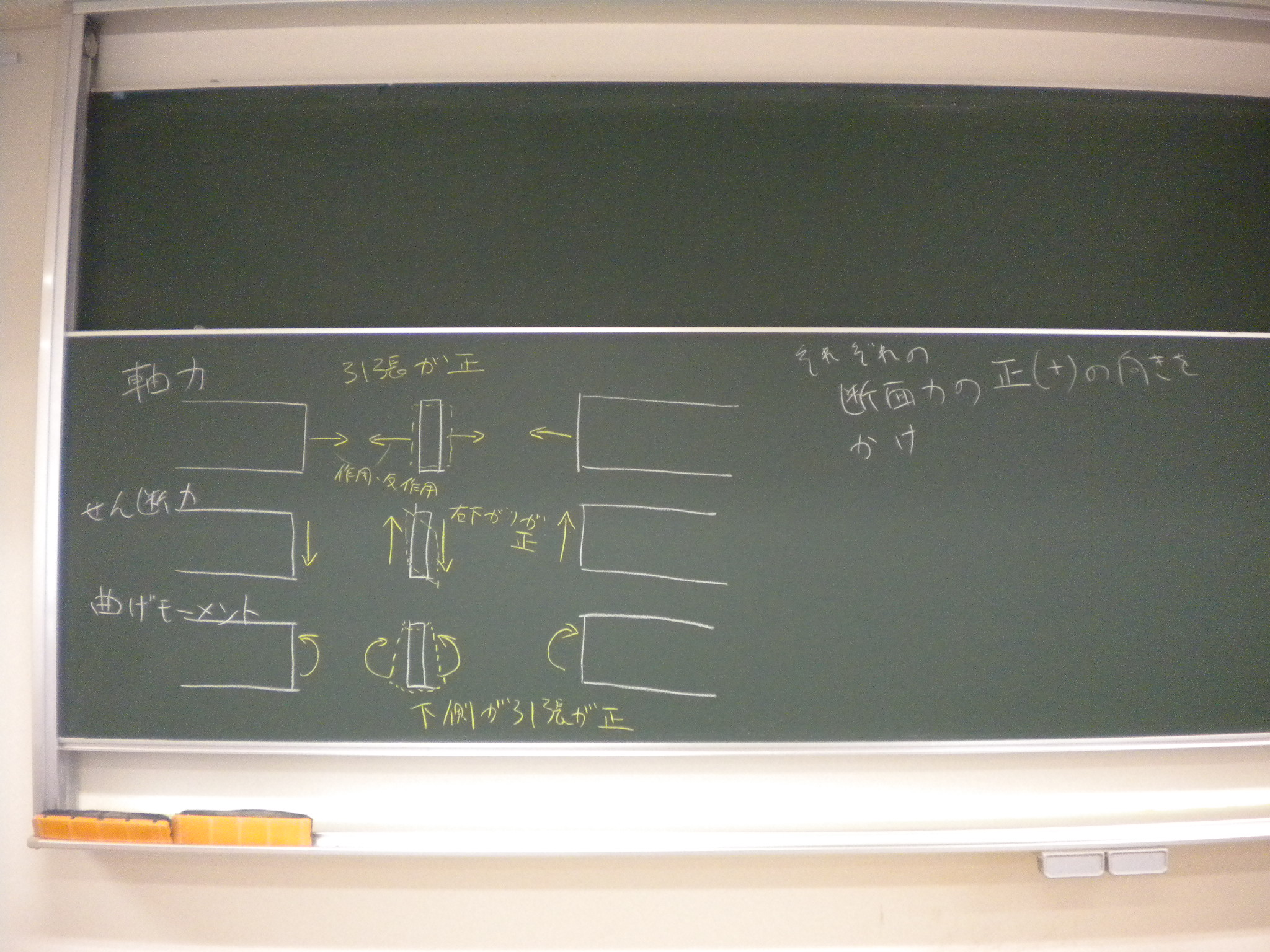

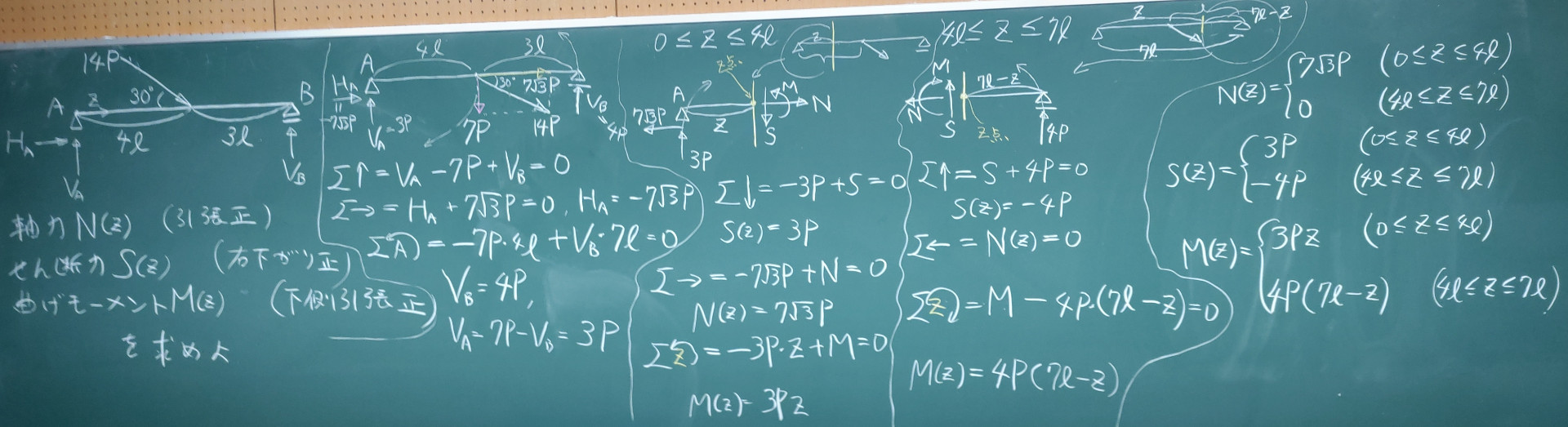

第5回 梁の断面力（軸力、せん断力、曲げモーメント）

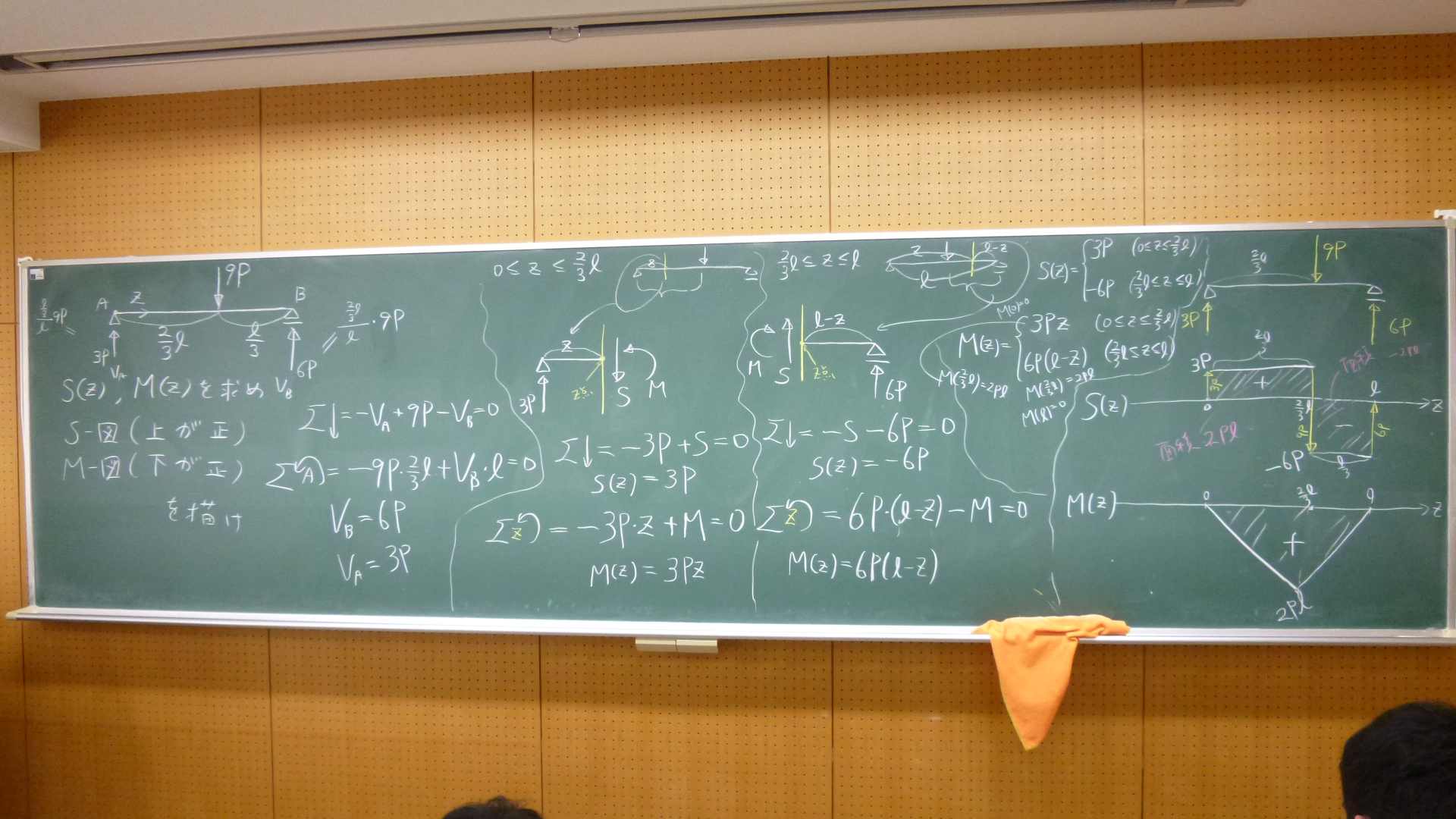

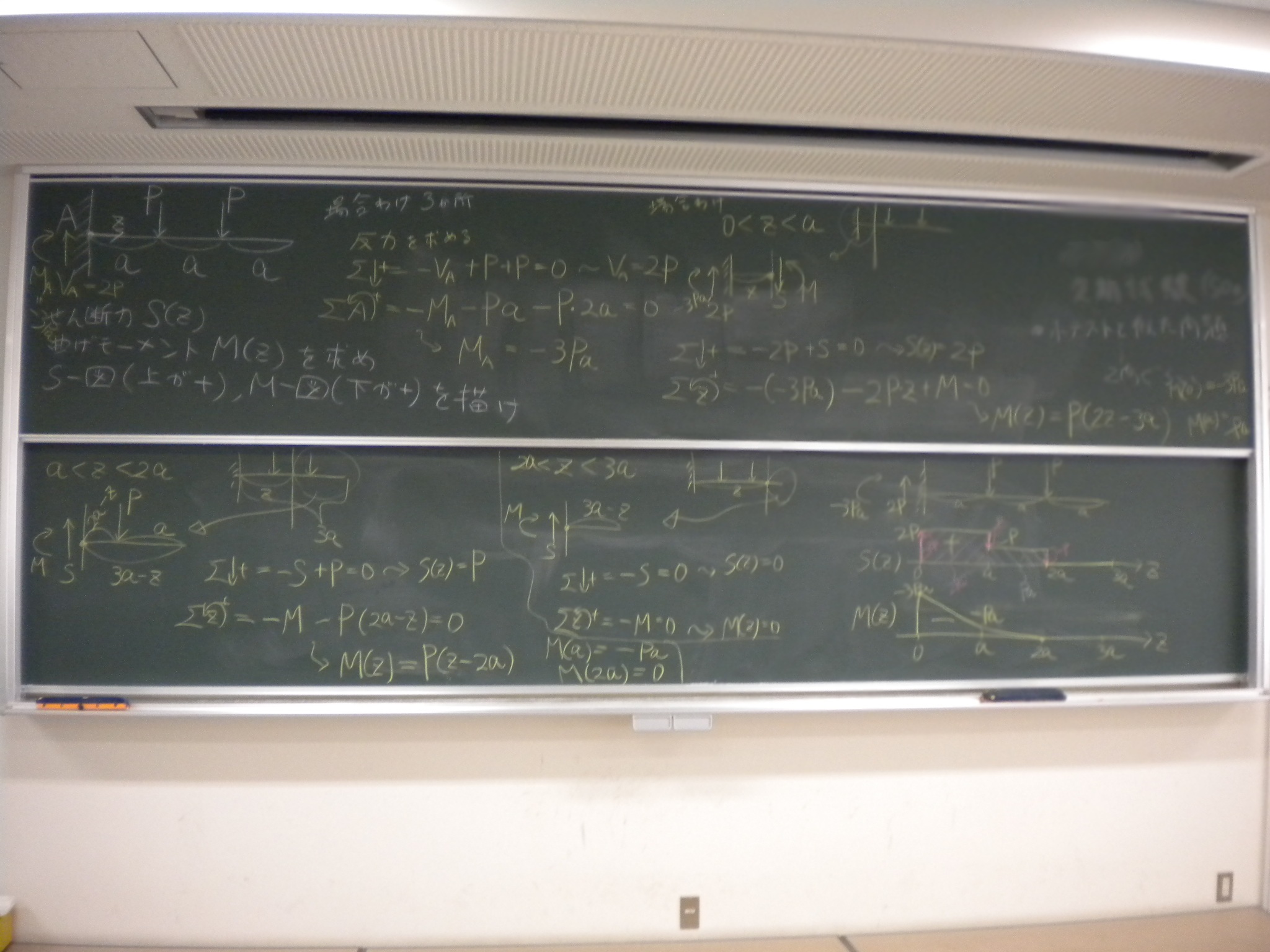

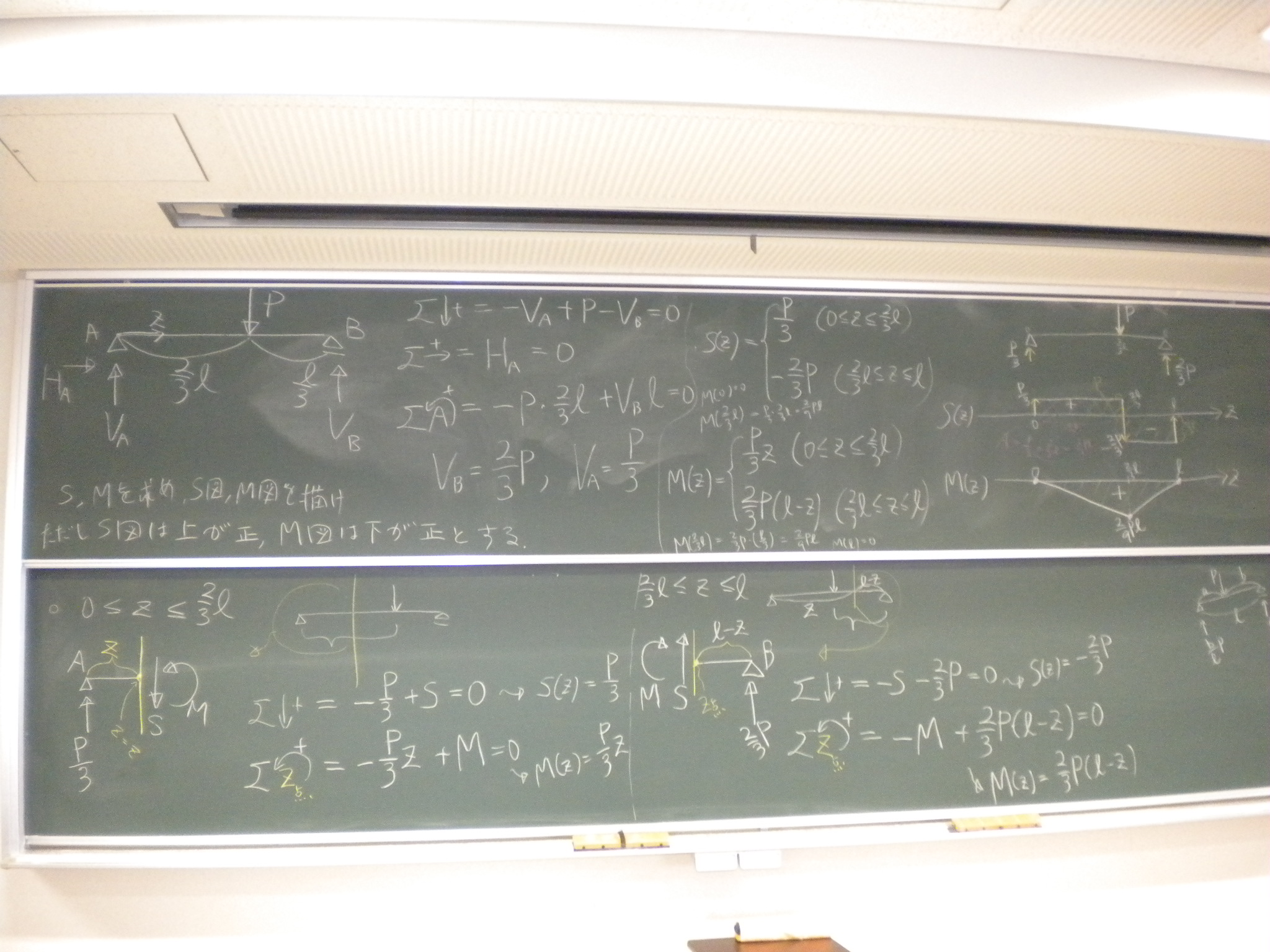

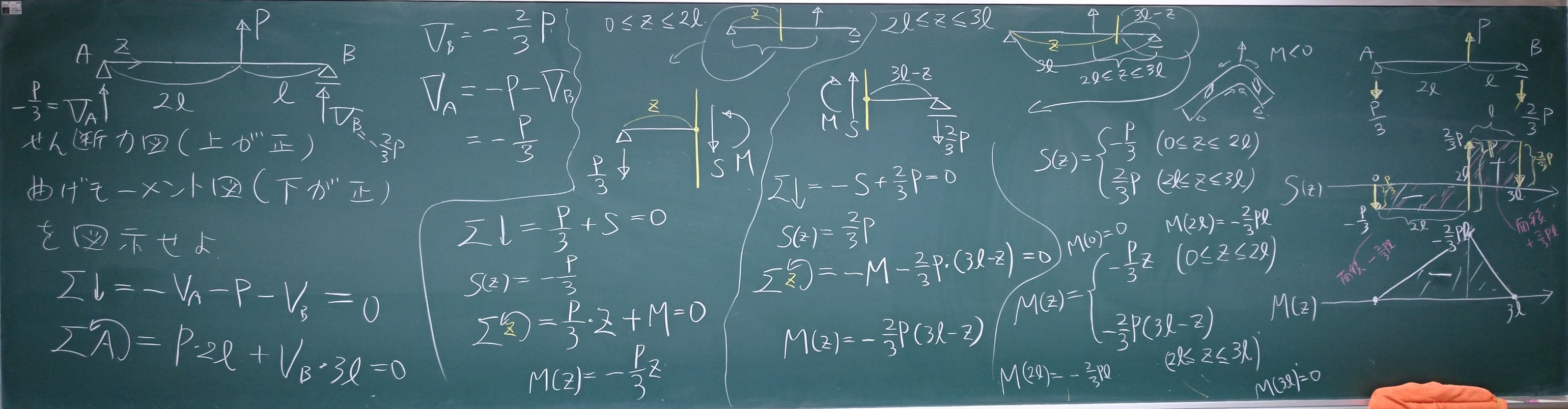

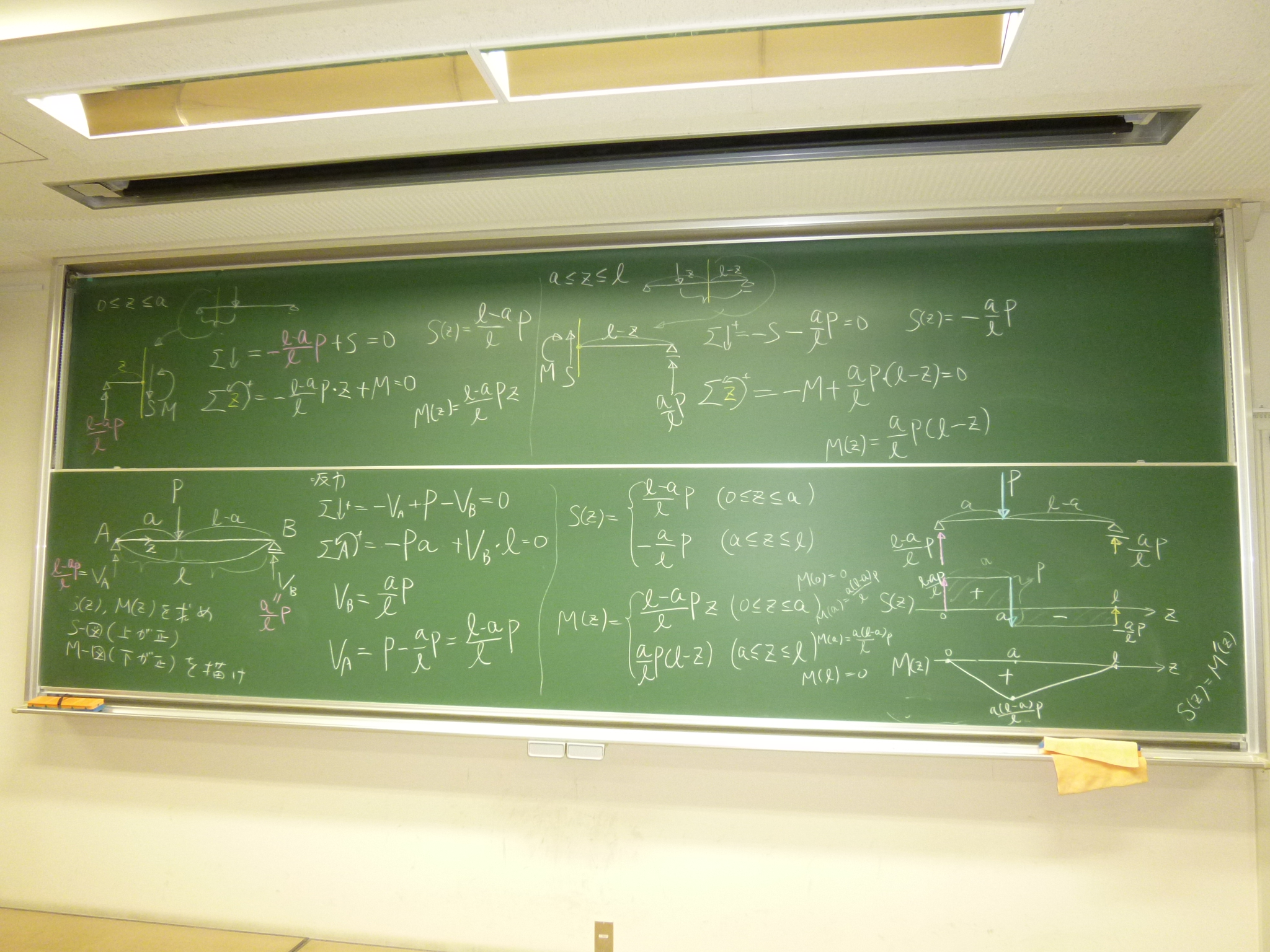

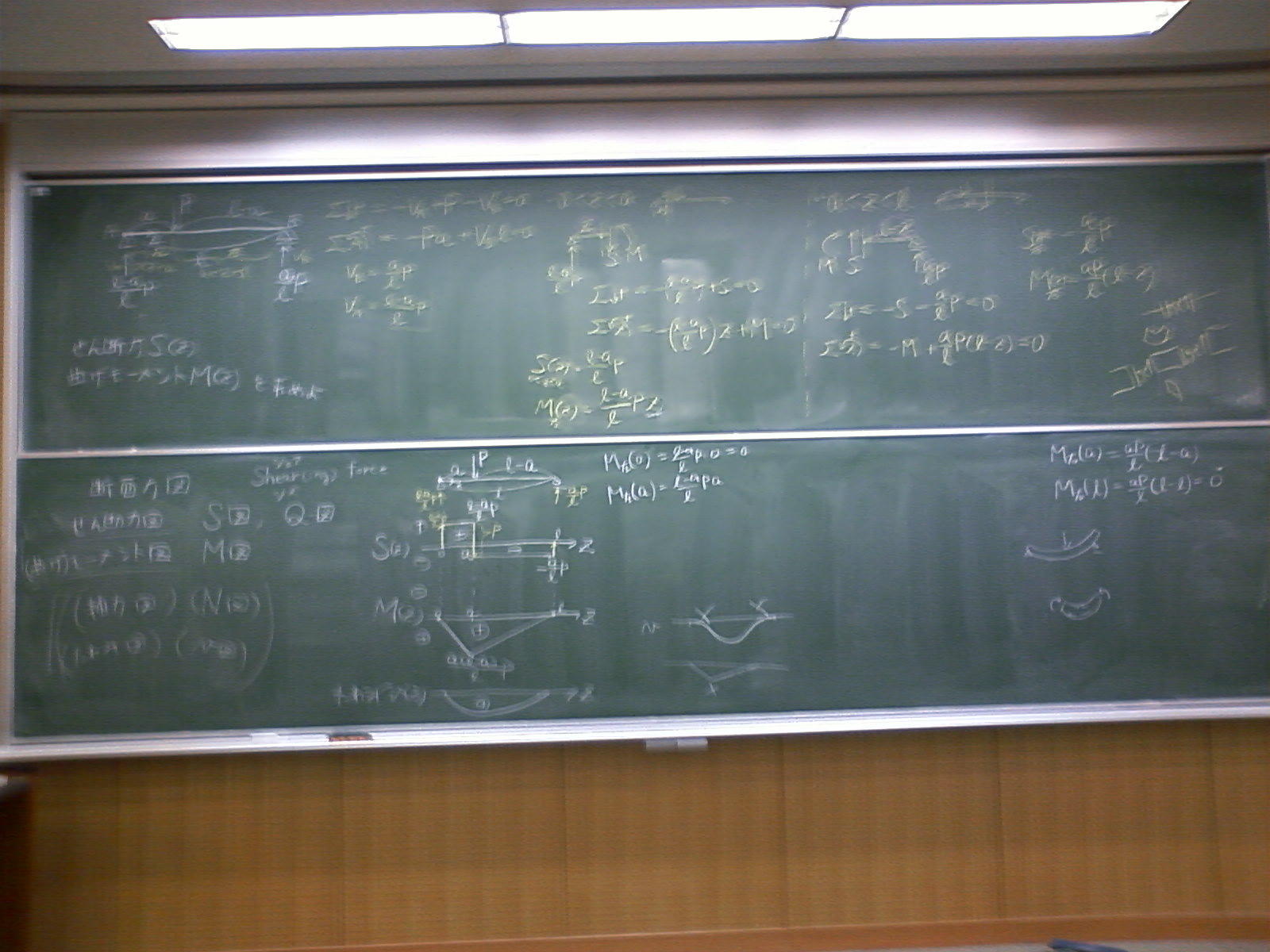

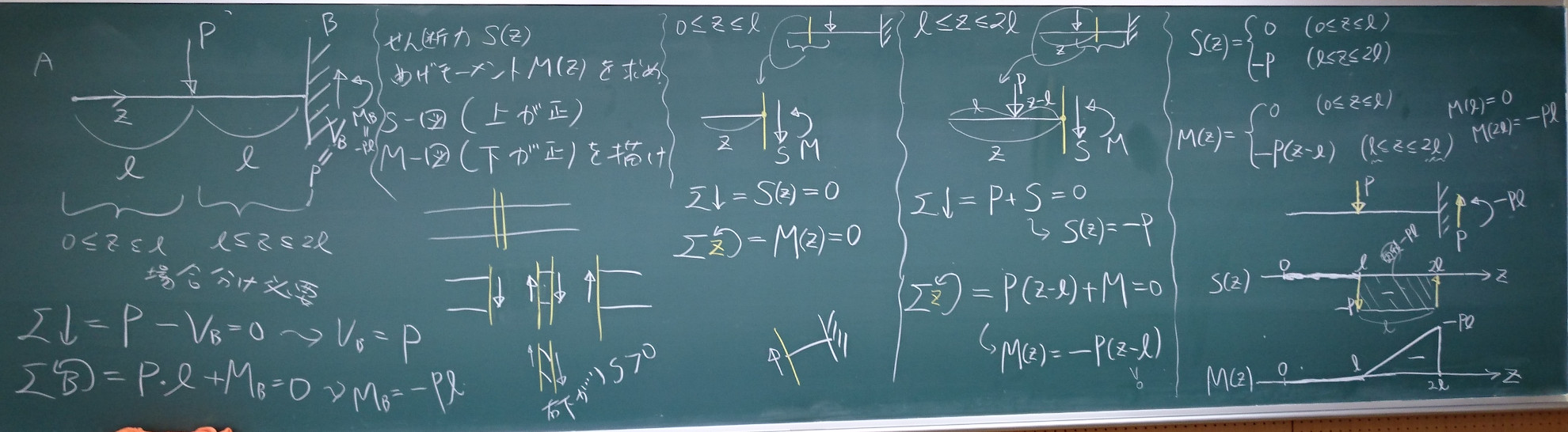

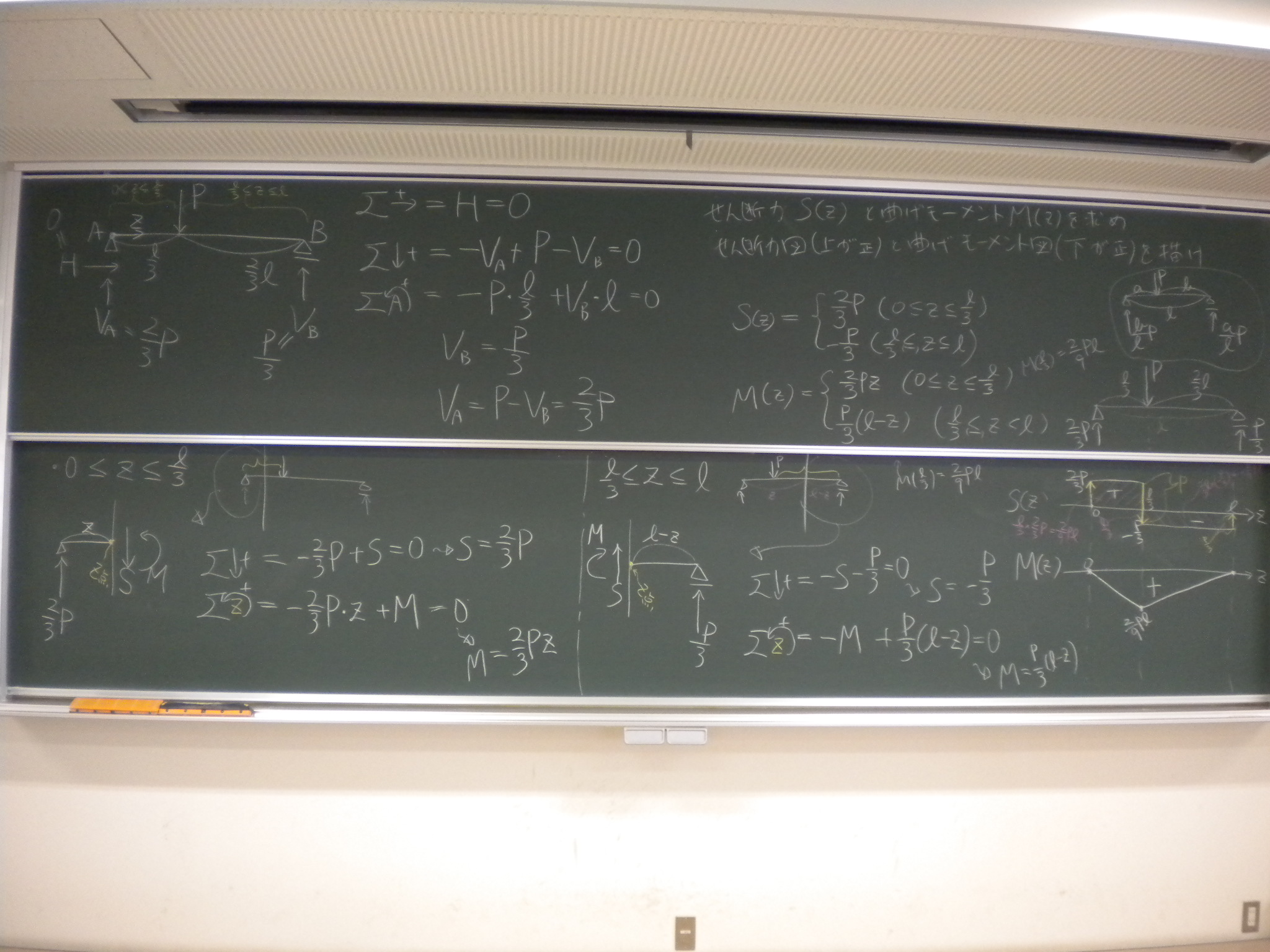

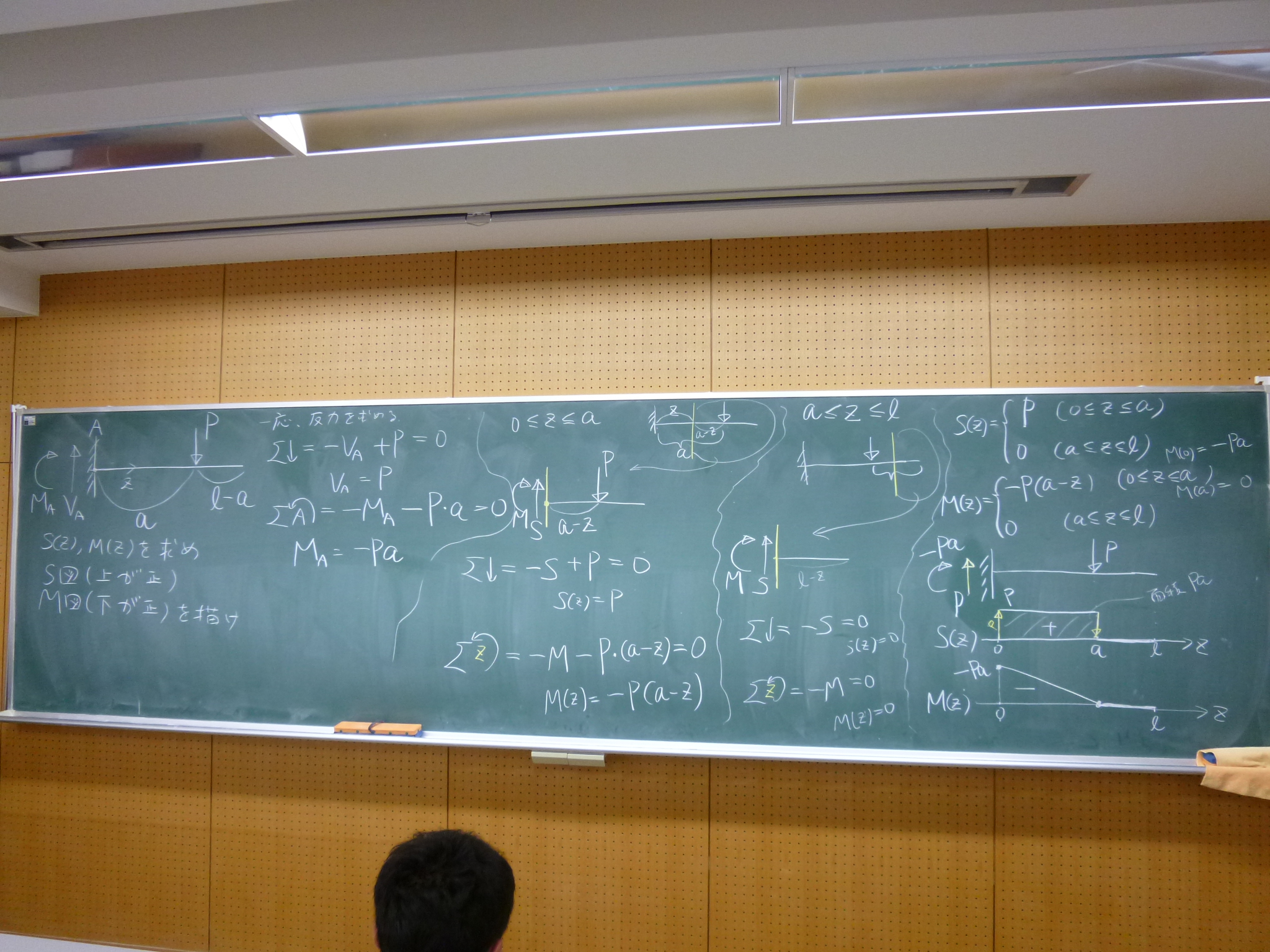

第6回 梁の断面力図（N図、S図、M図）
脱線：書くか描くか

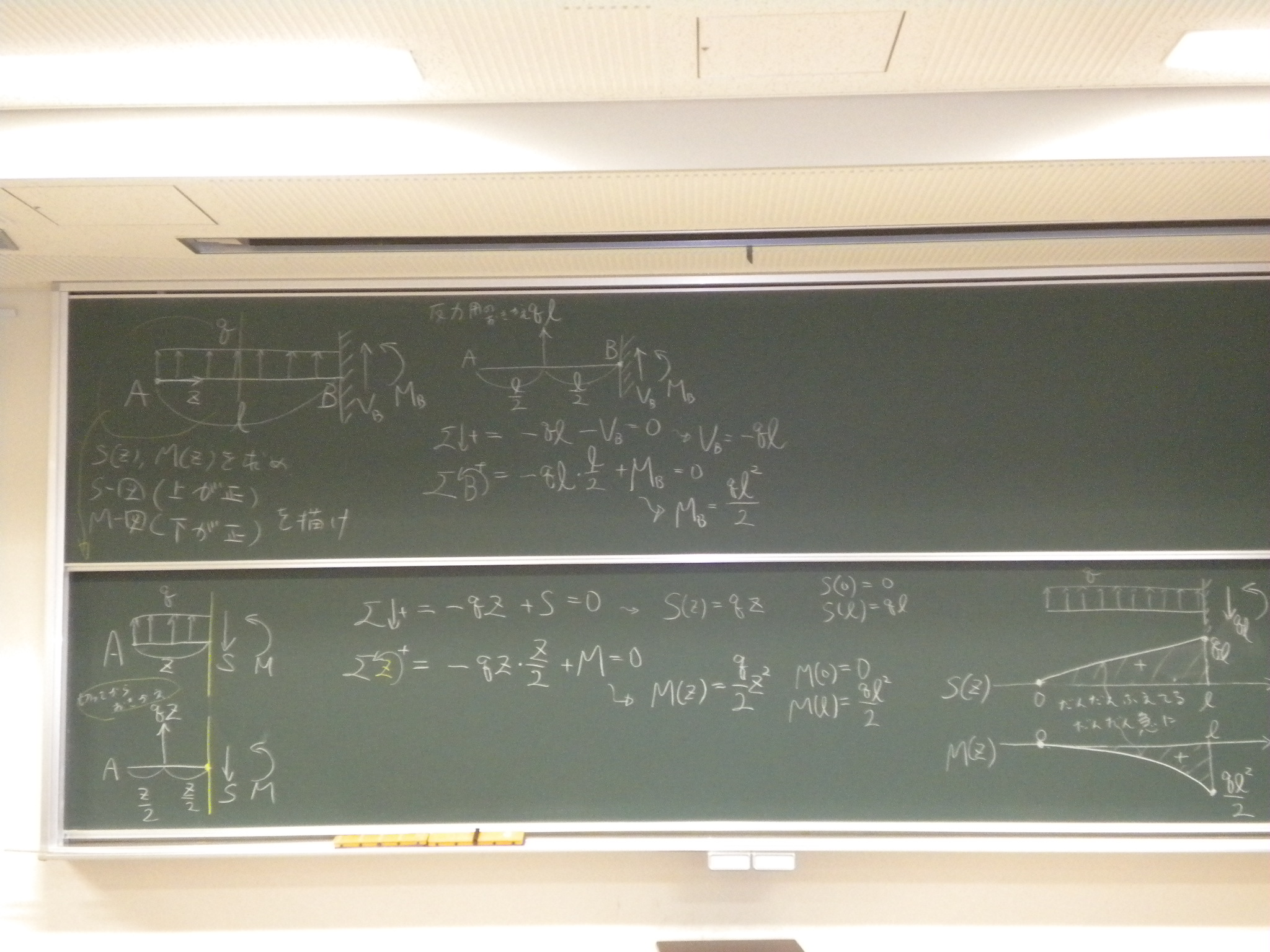

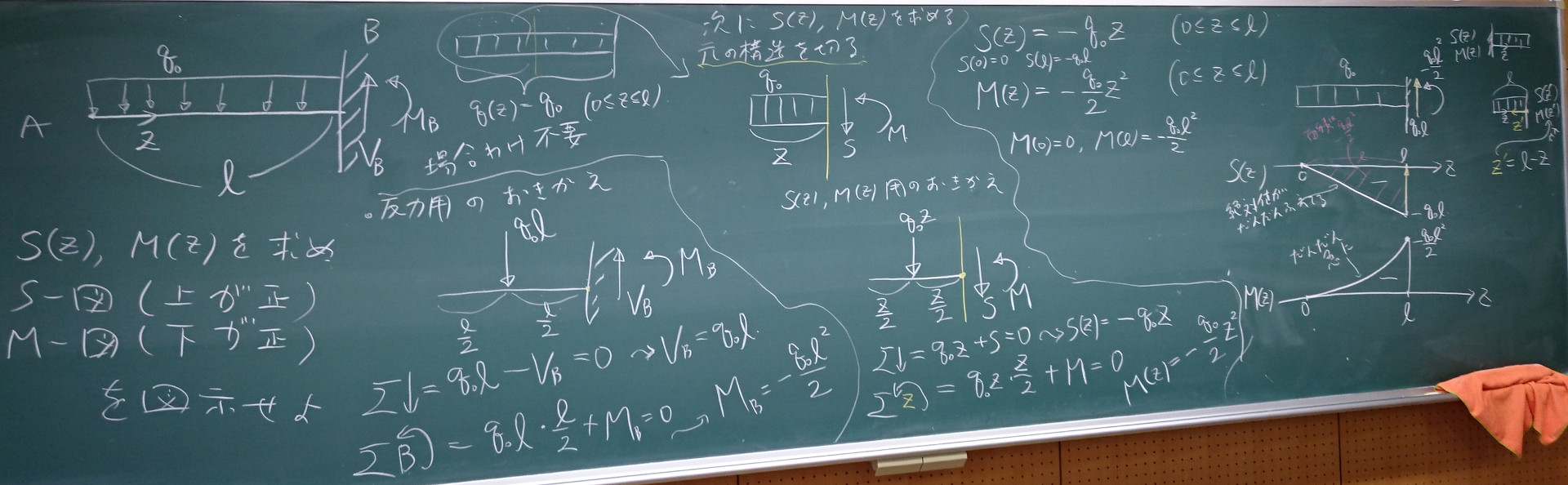

第7回 梁の断面力（S図、M図）等分布荷重
脱線：qか9か、1×1=

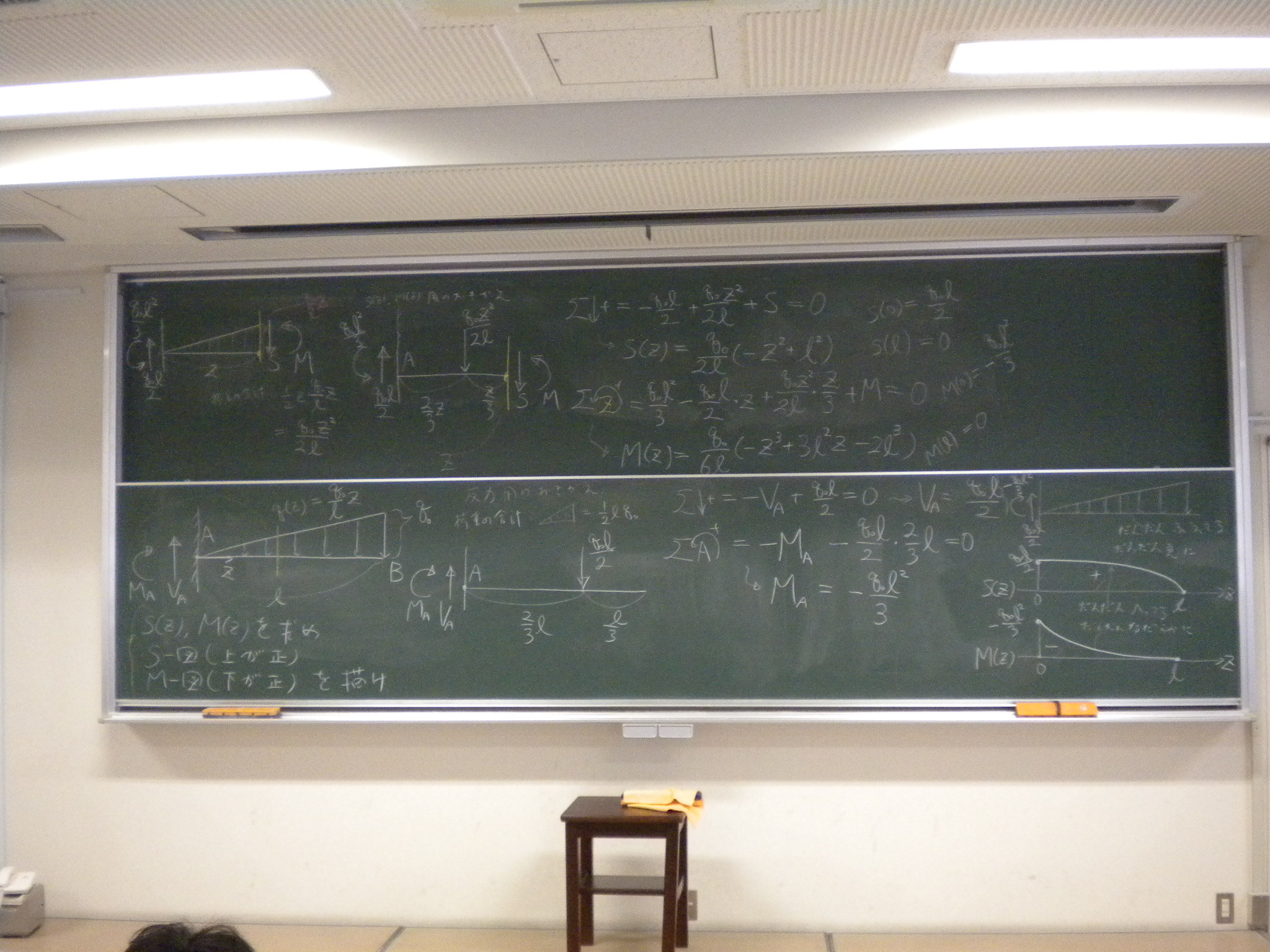

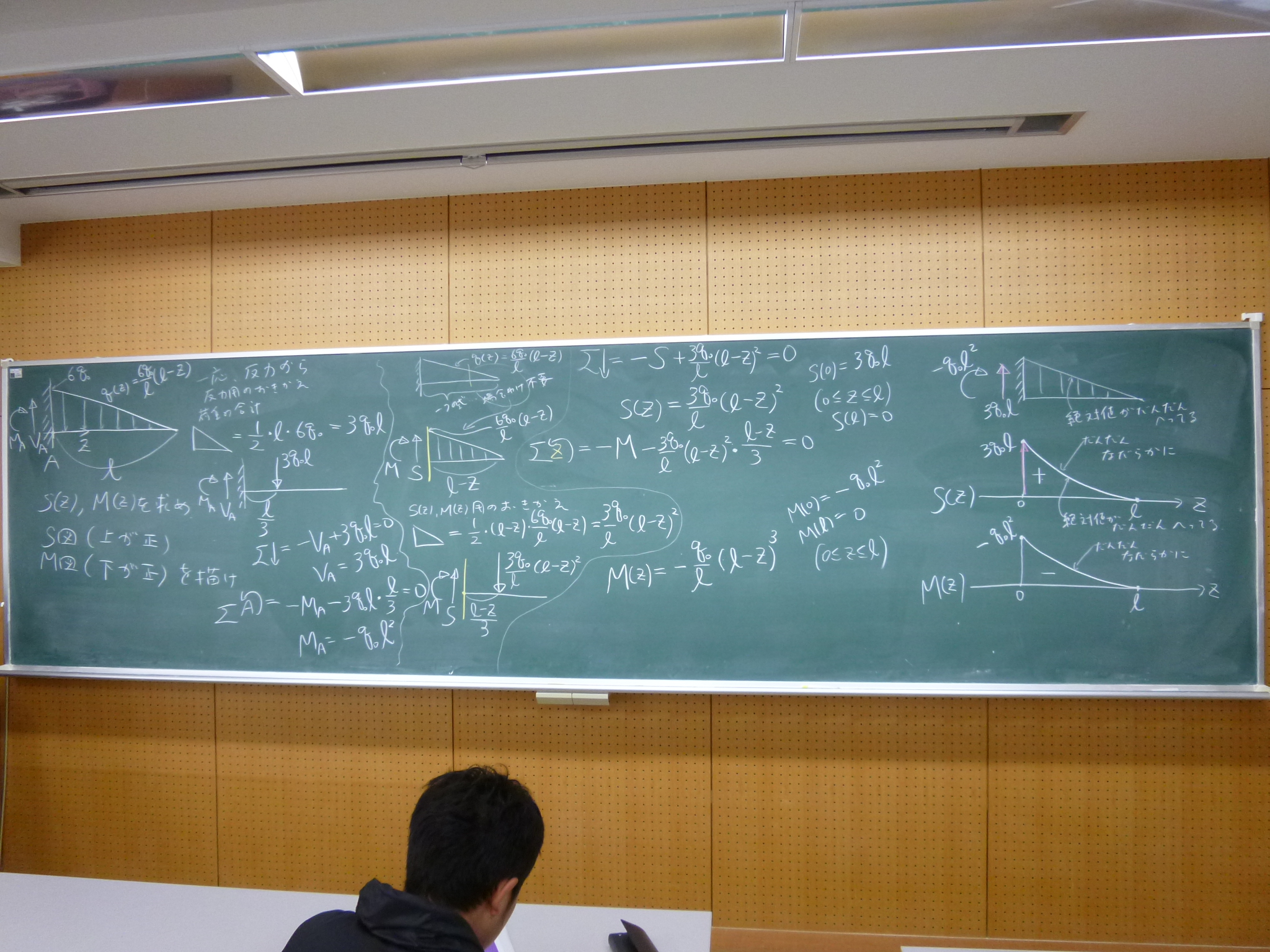

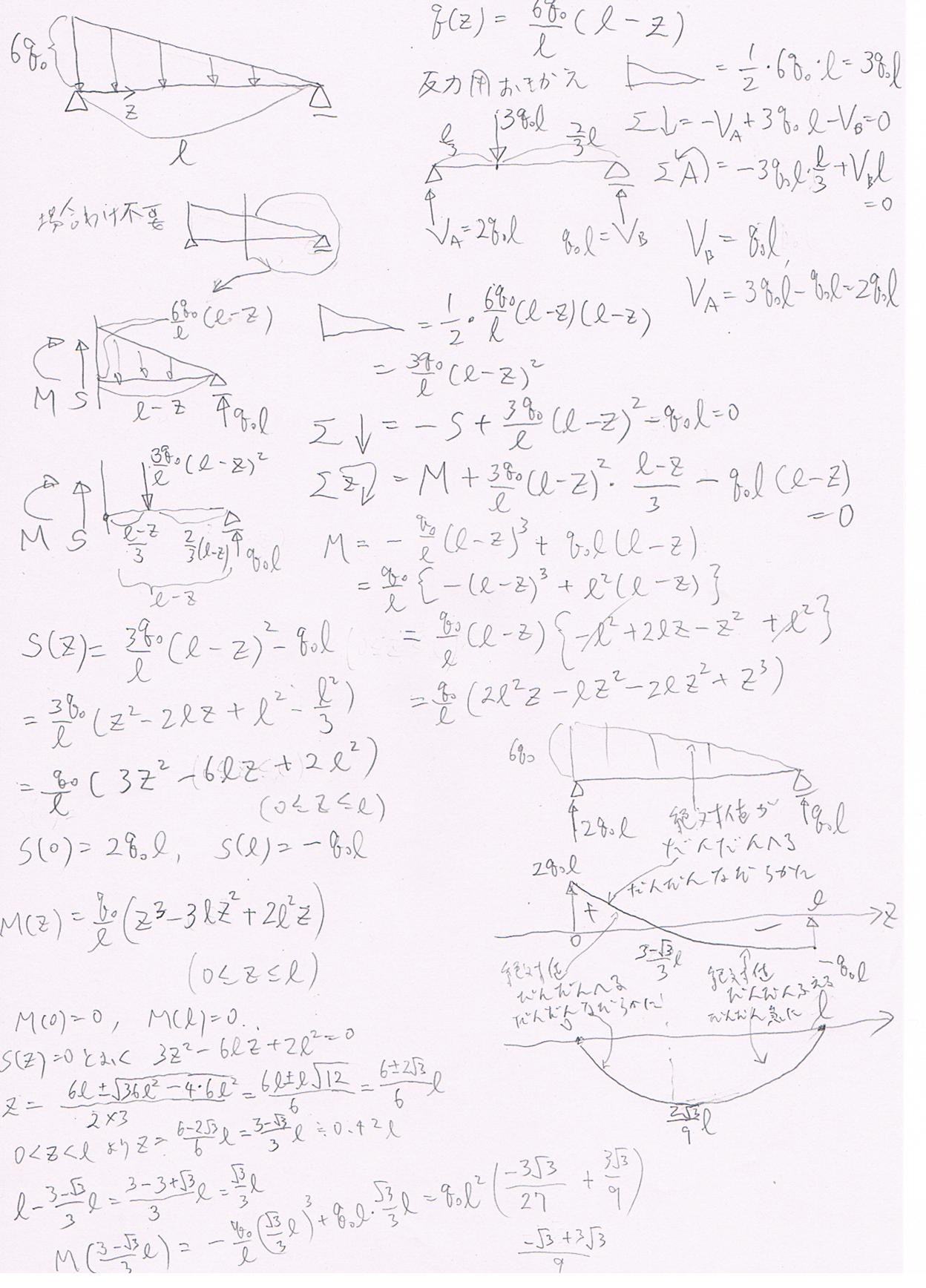

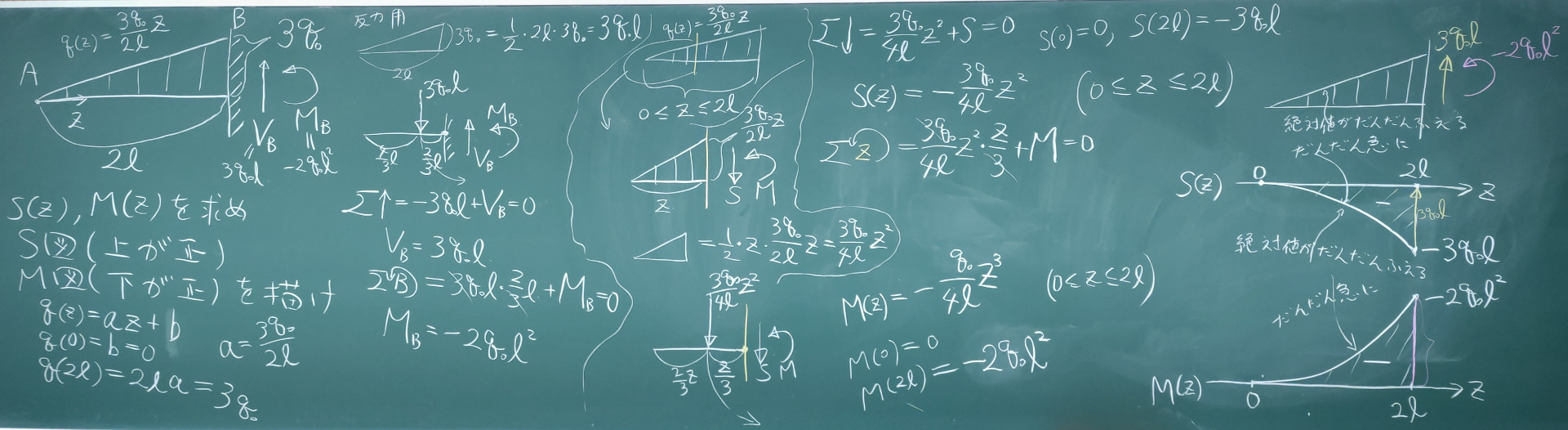

第8回 梁の断面力（S図、M図）三角形分布荷重

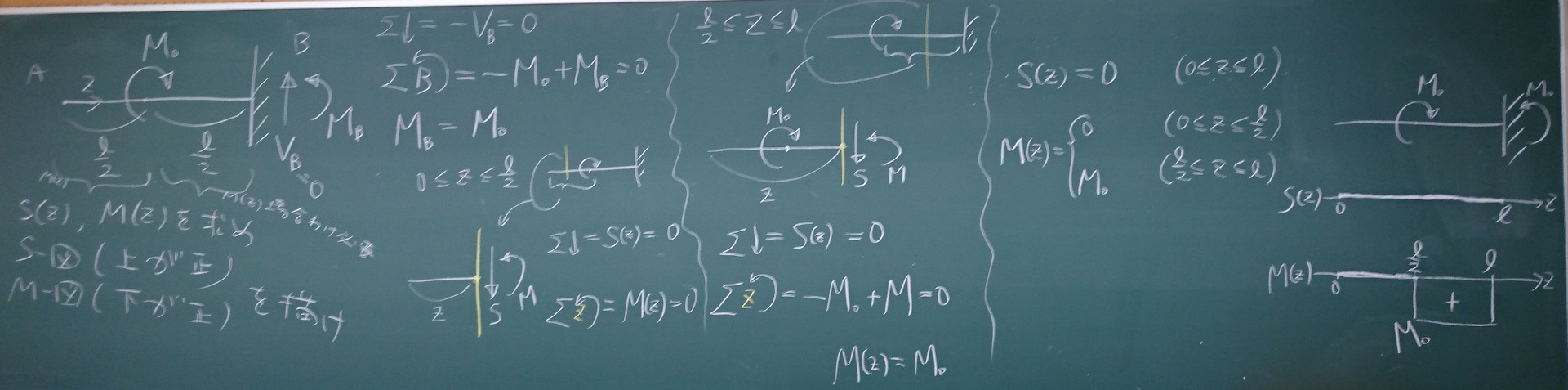

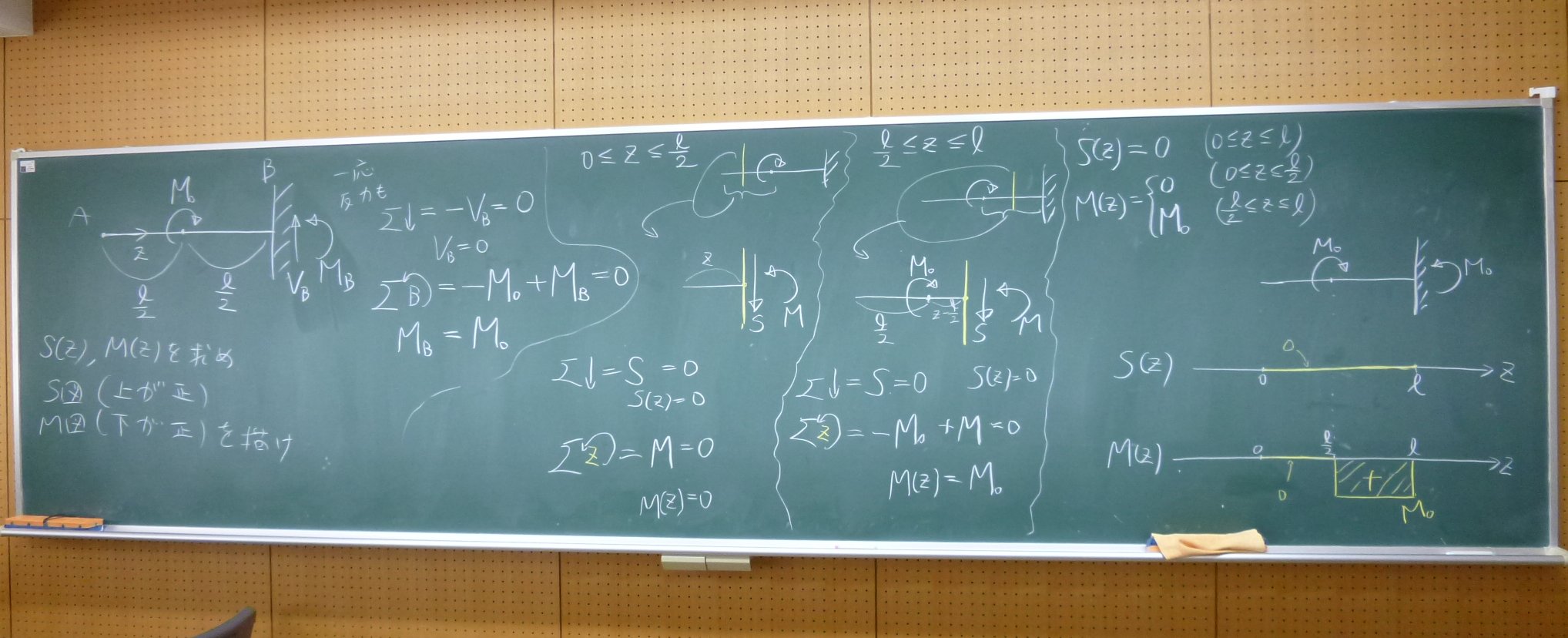

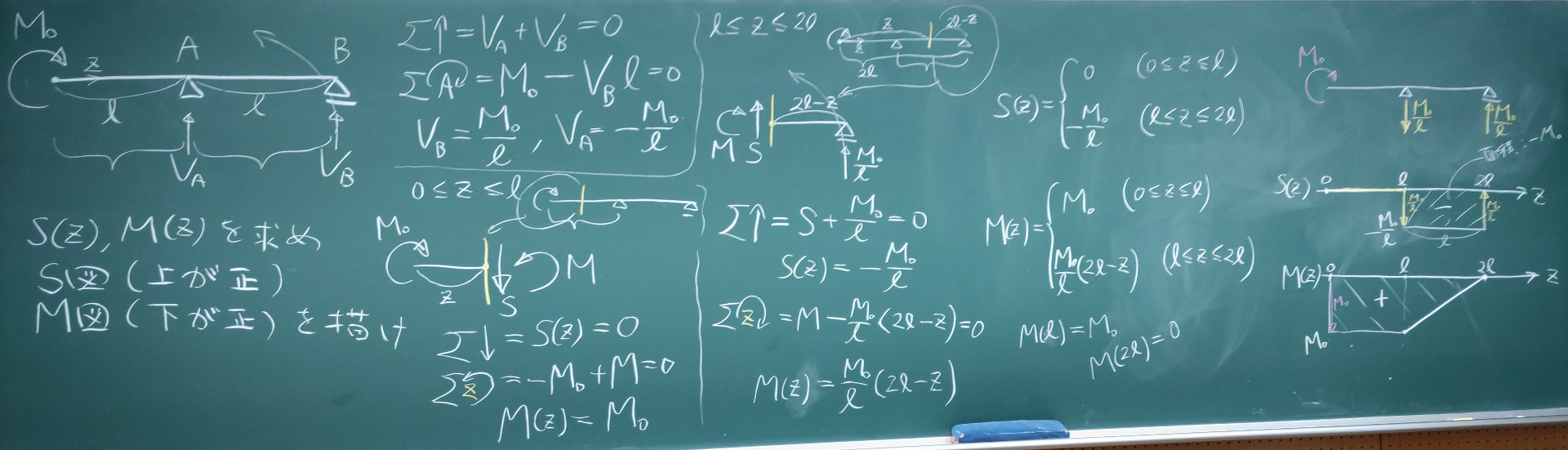

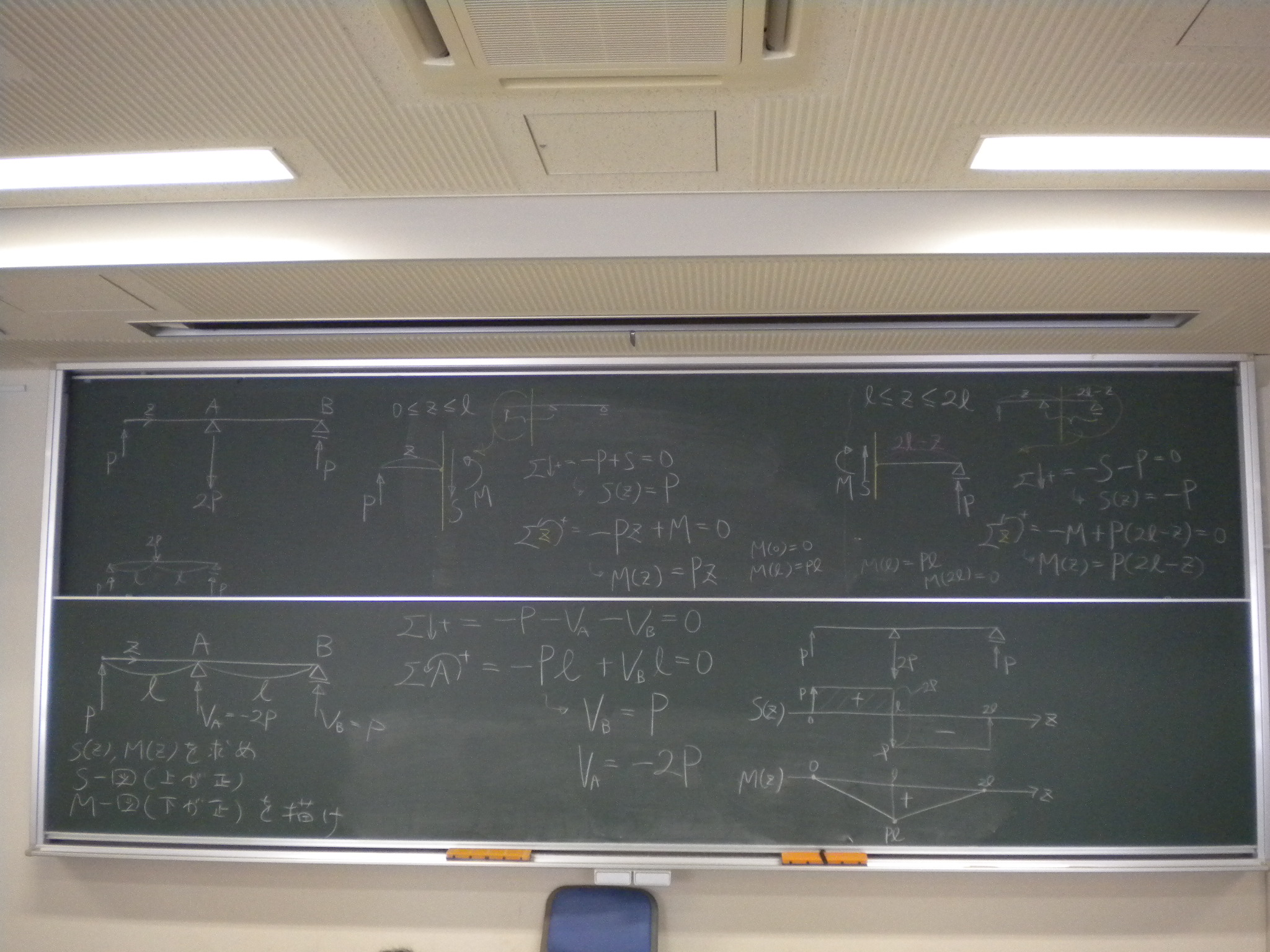

第9回 梁の断面力（S図、M図）モーメント外力、張り出し梁
第10回 梁の断面力（S図、M図）ゲルバー梁

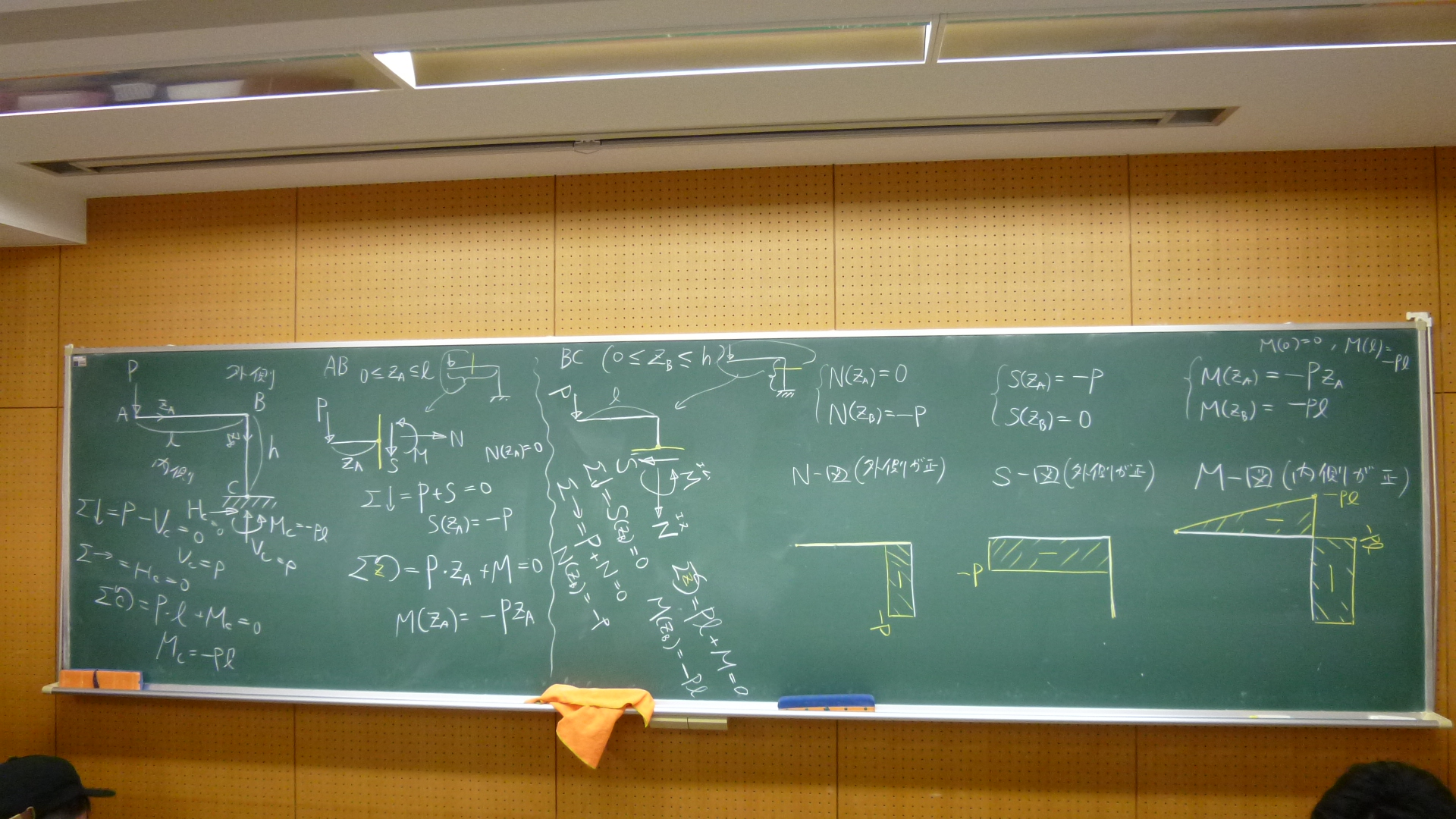

第11回 ラーメンの断面力（N図、S図、M図）
脱線：ラーメンどんぶり

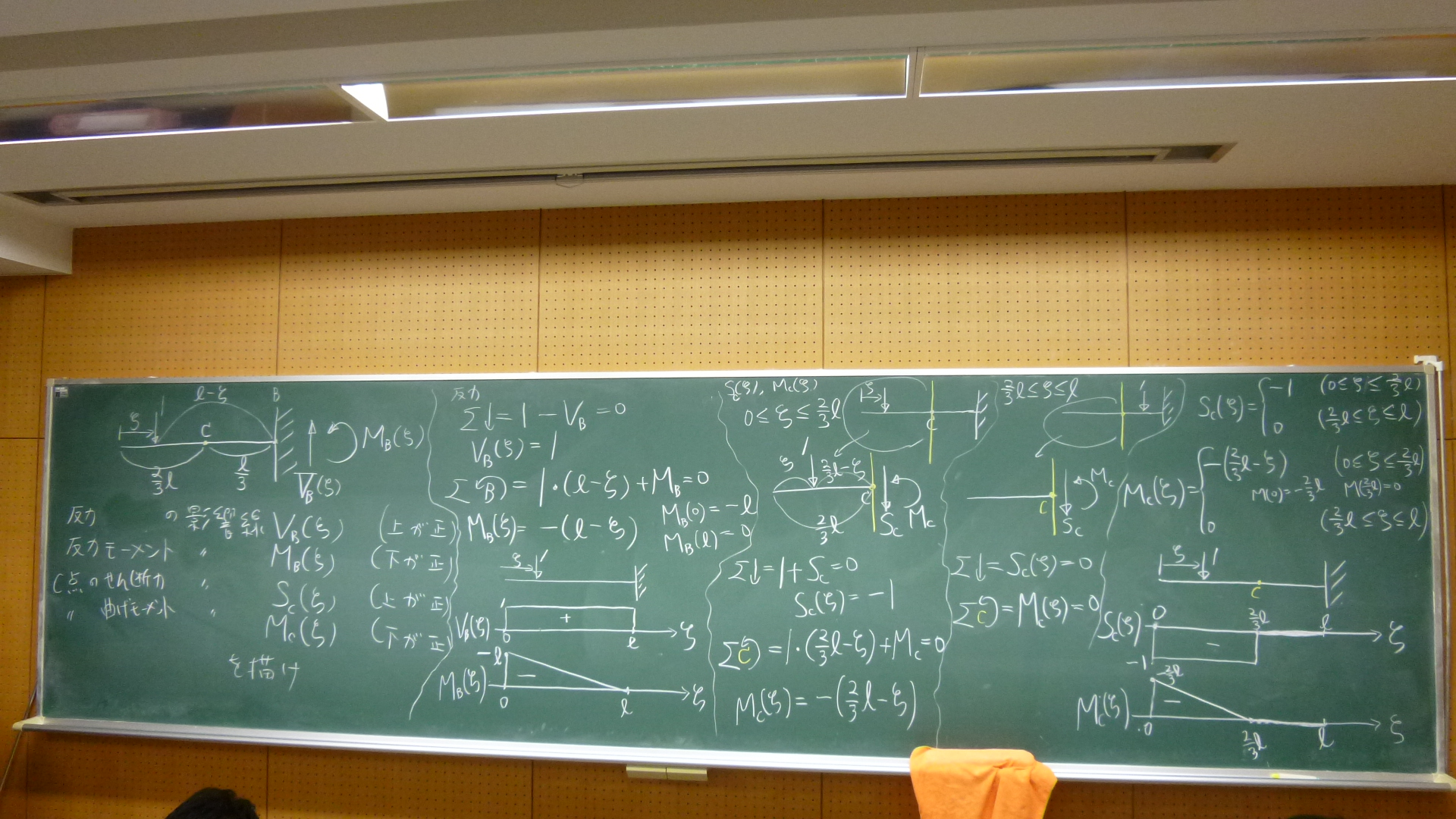

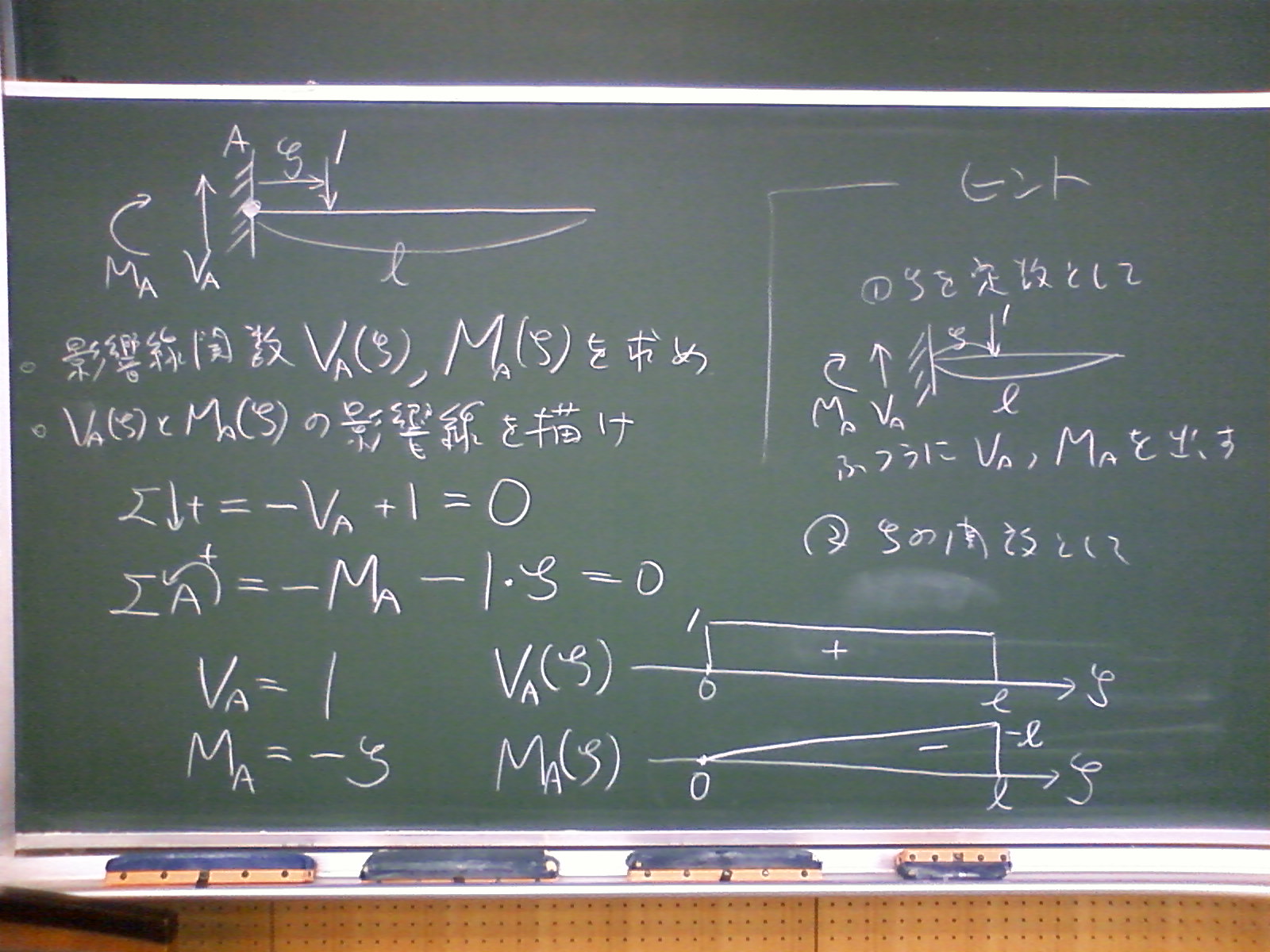

第12回 影響線（反力の影響線）

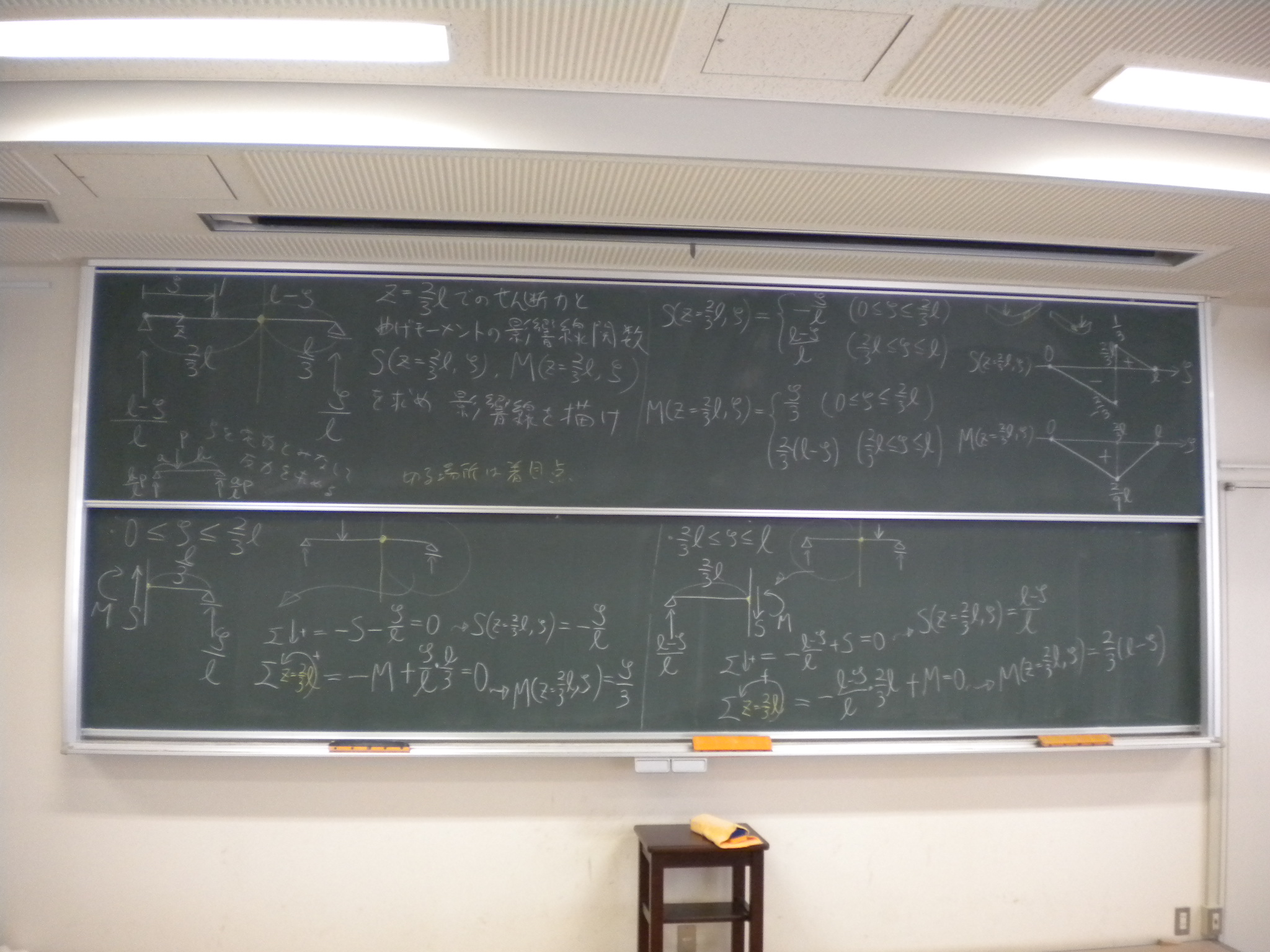

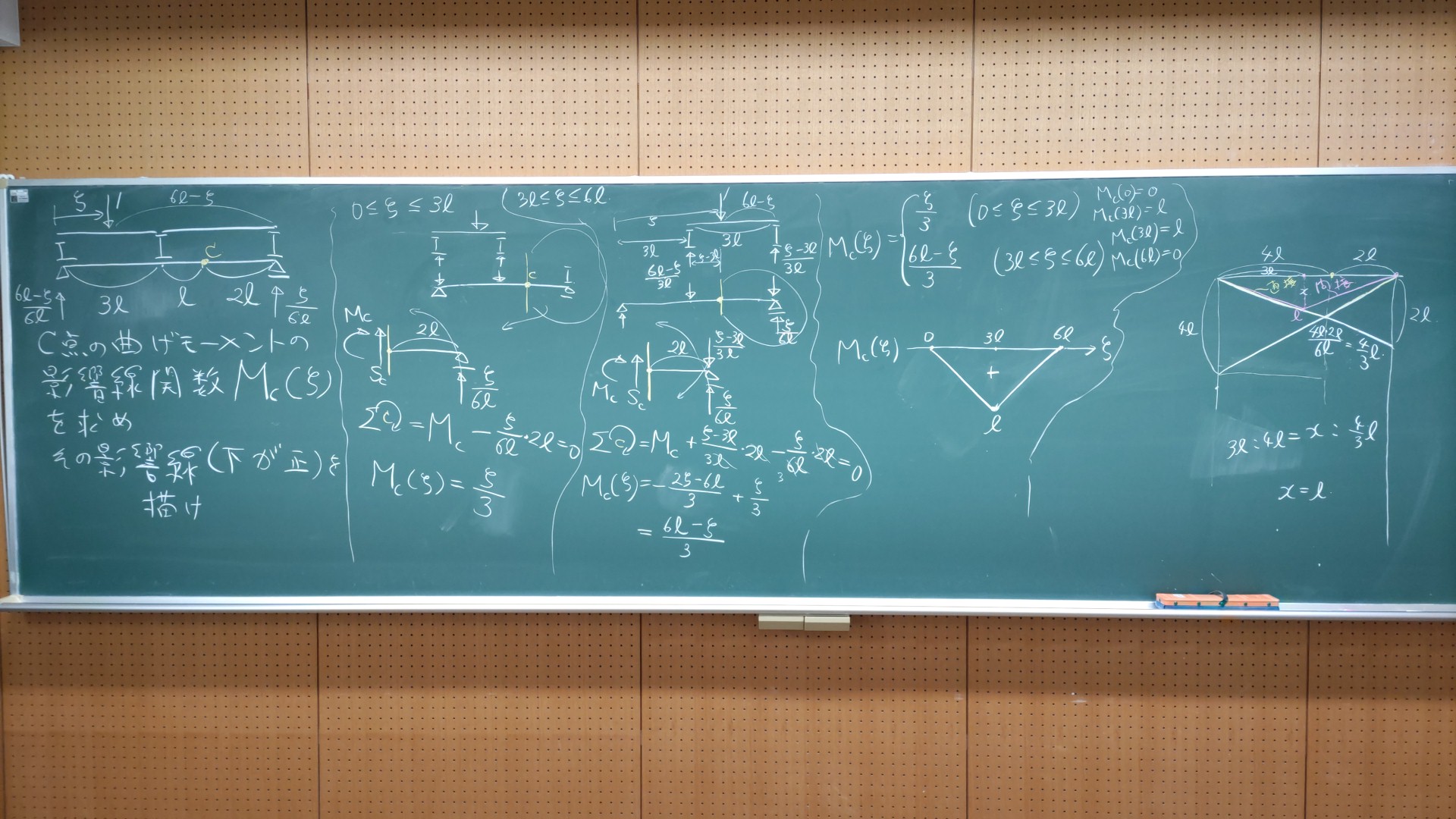

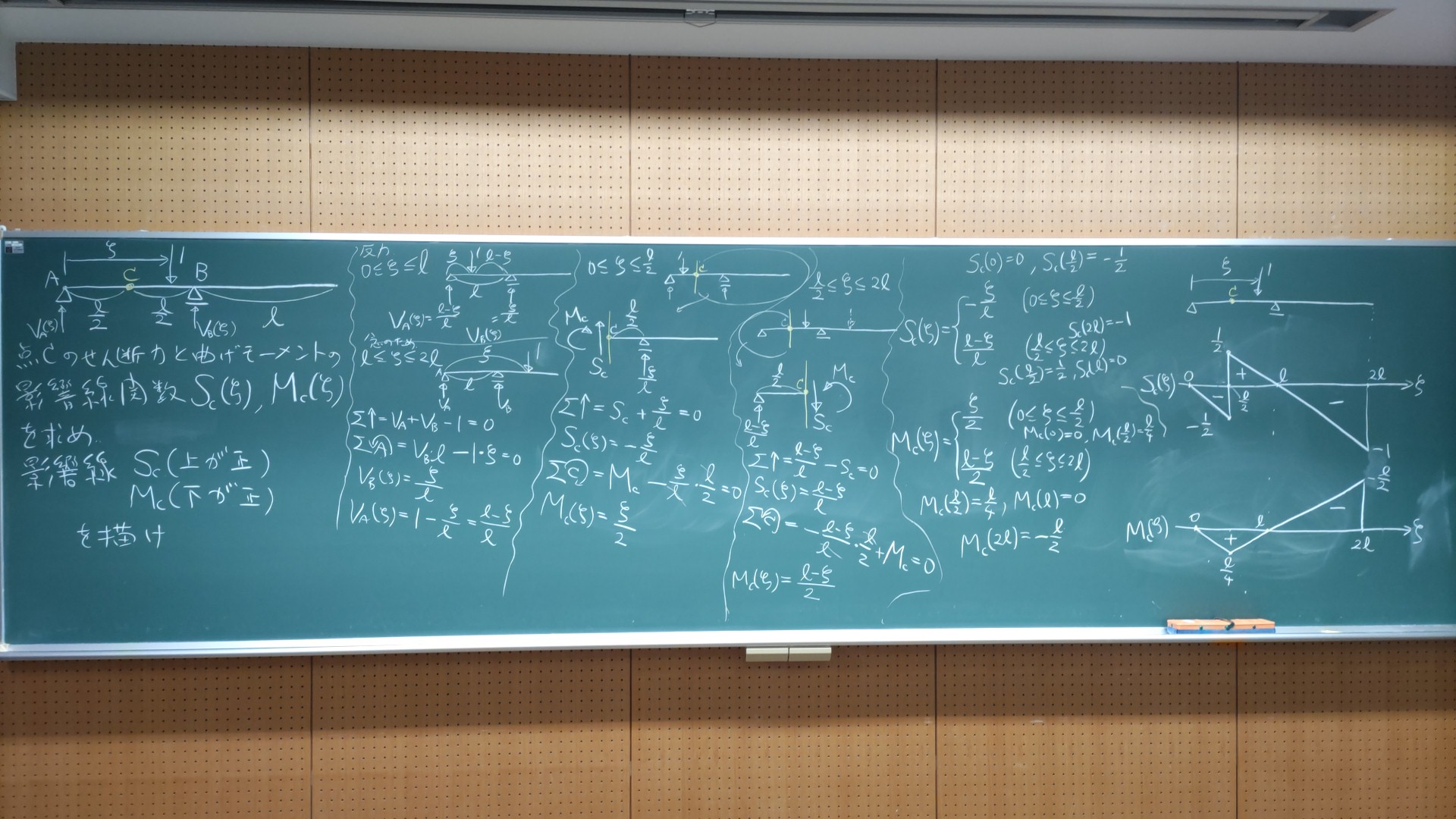

第13回 影響線（せん断力、曲げモーメントの影響線）

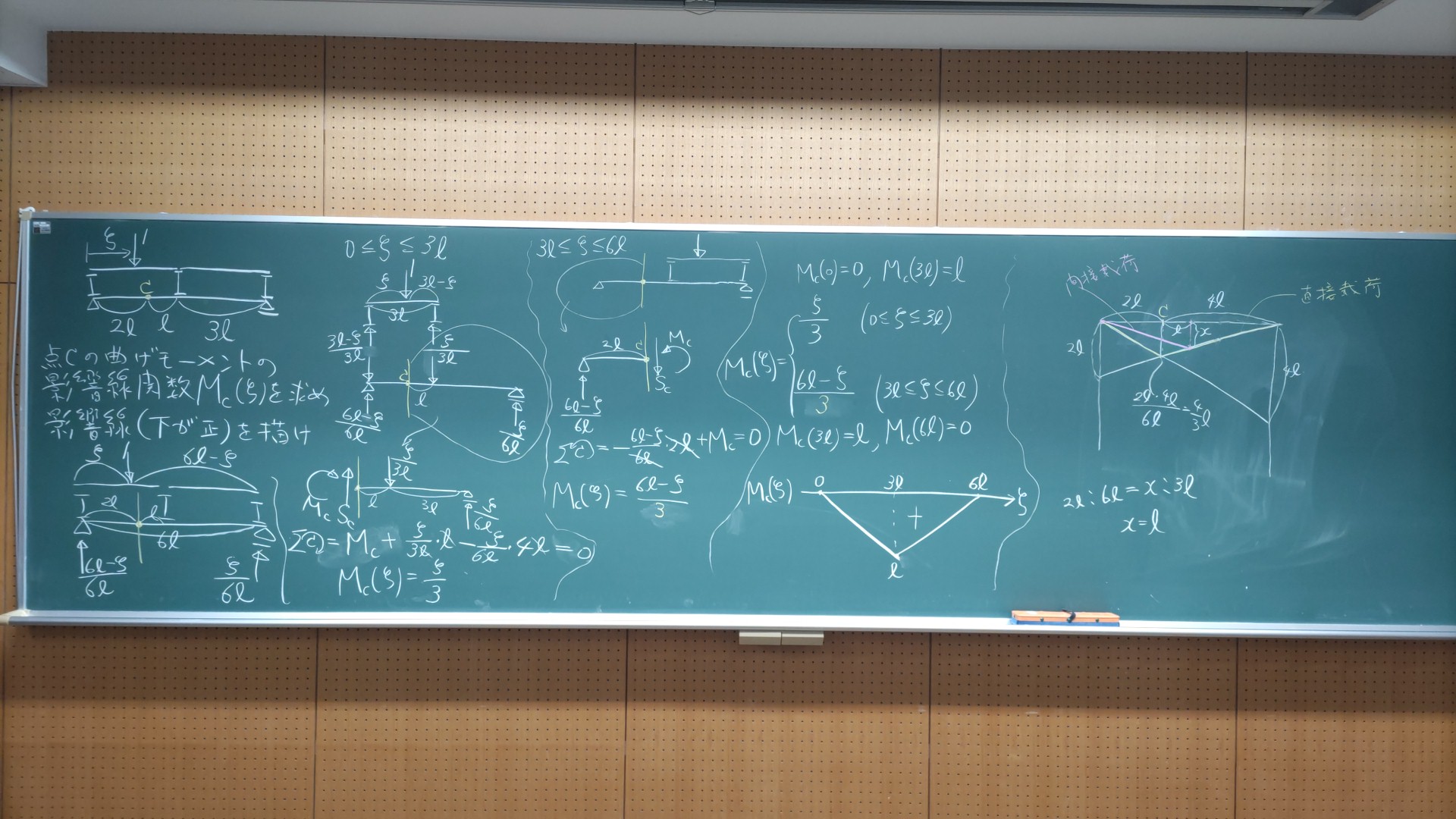

第14回 間接荷重（曲げモーメントの影響線）

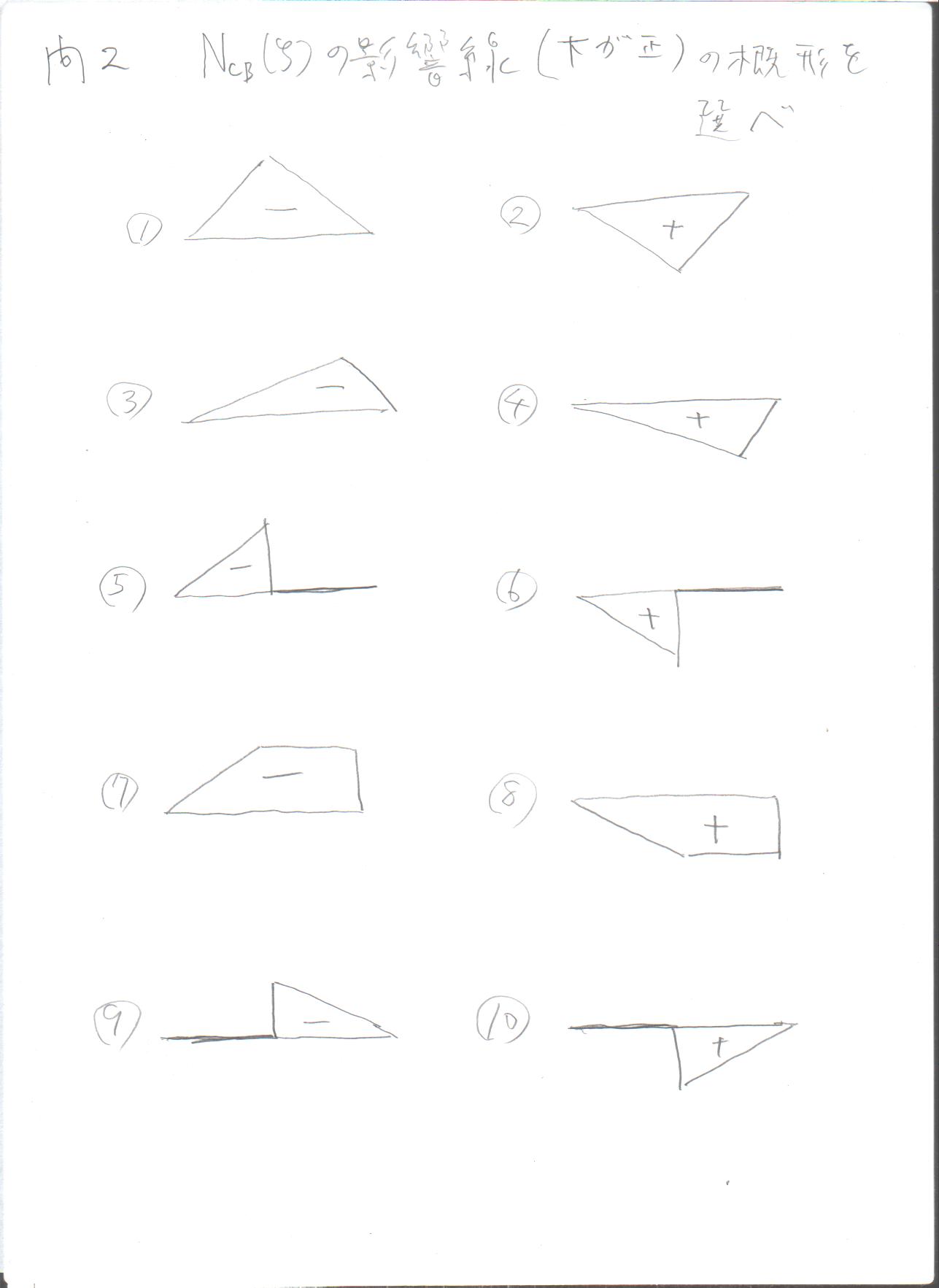

第15回 トラスの部材力の影響線
2021年度小テスト等
2020年度小テスト等
2019年度小テスト等
2018年度小テスト等
2015年度小テスト等
2013年度小テスト等
2012年度小テスト等
2011年度小テスト等
2010年度小テスト等
2009年度小テスト等
2008年度小テスト
2008年度試験
参考文献・参考書など
SM図描画ツールなど
-
2021年度オンライン授業テキスト
-

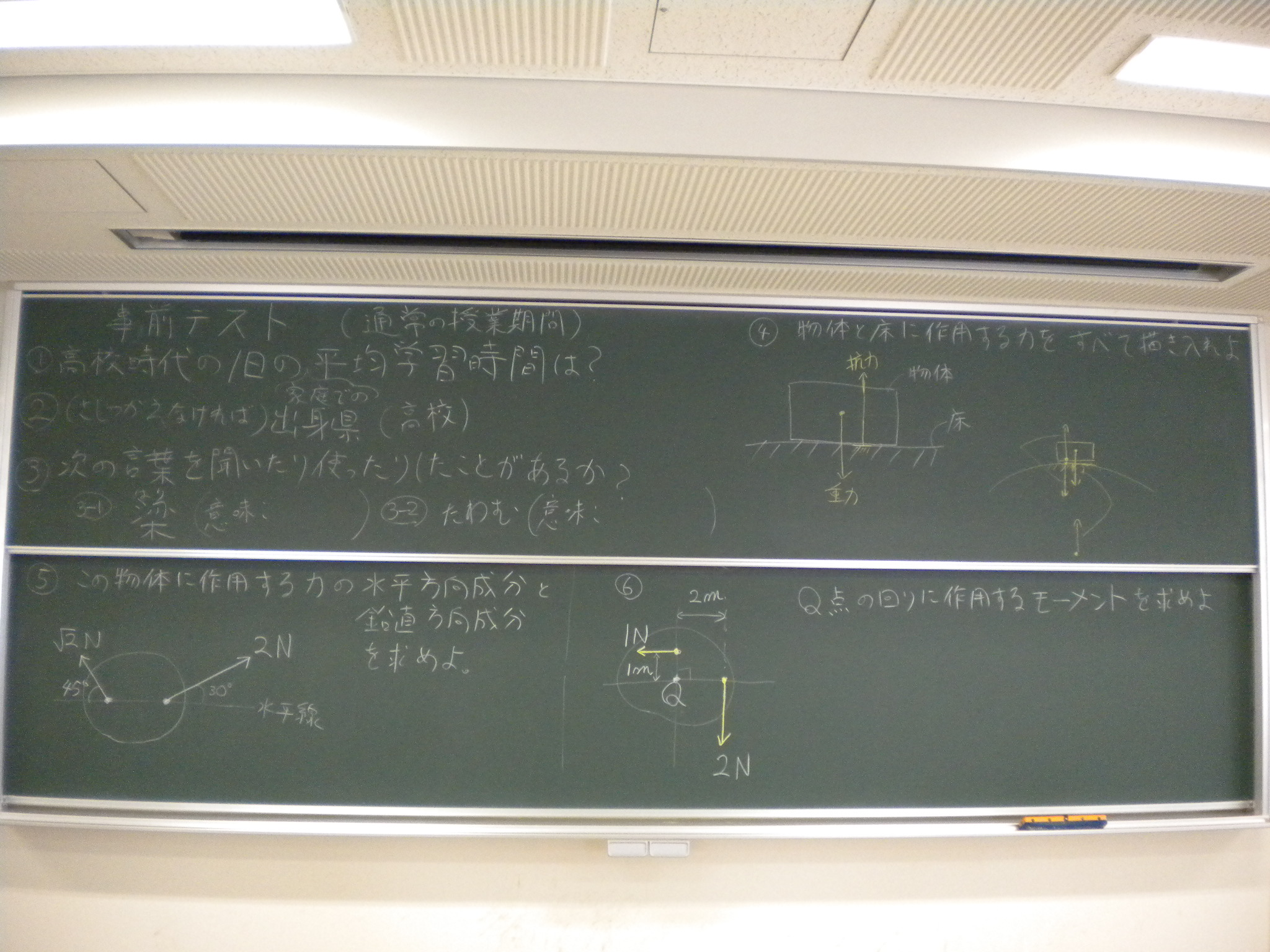

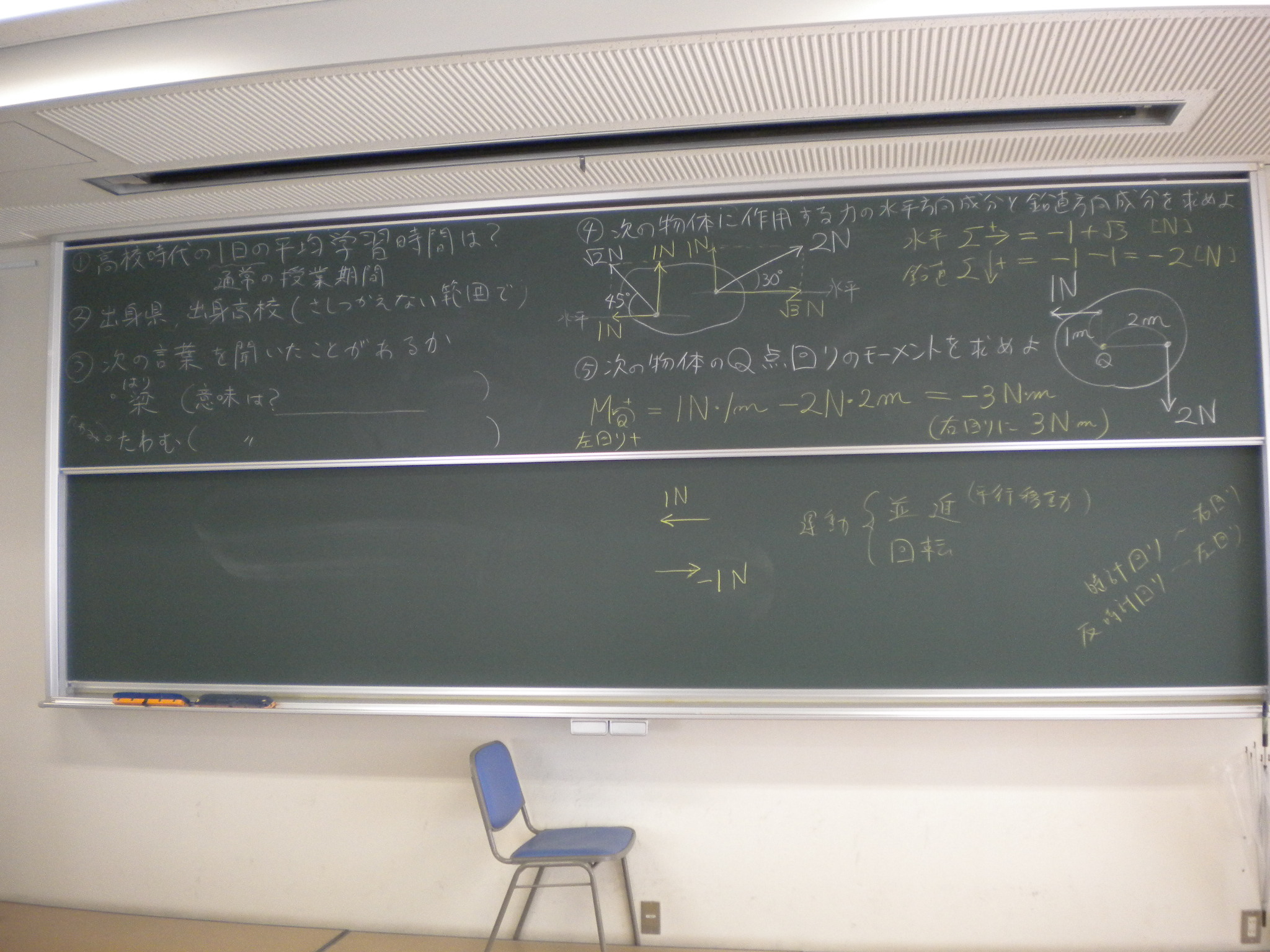

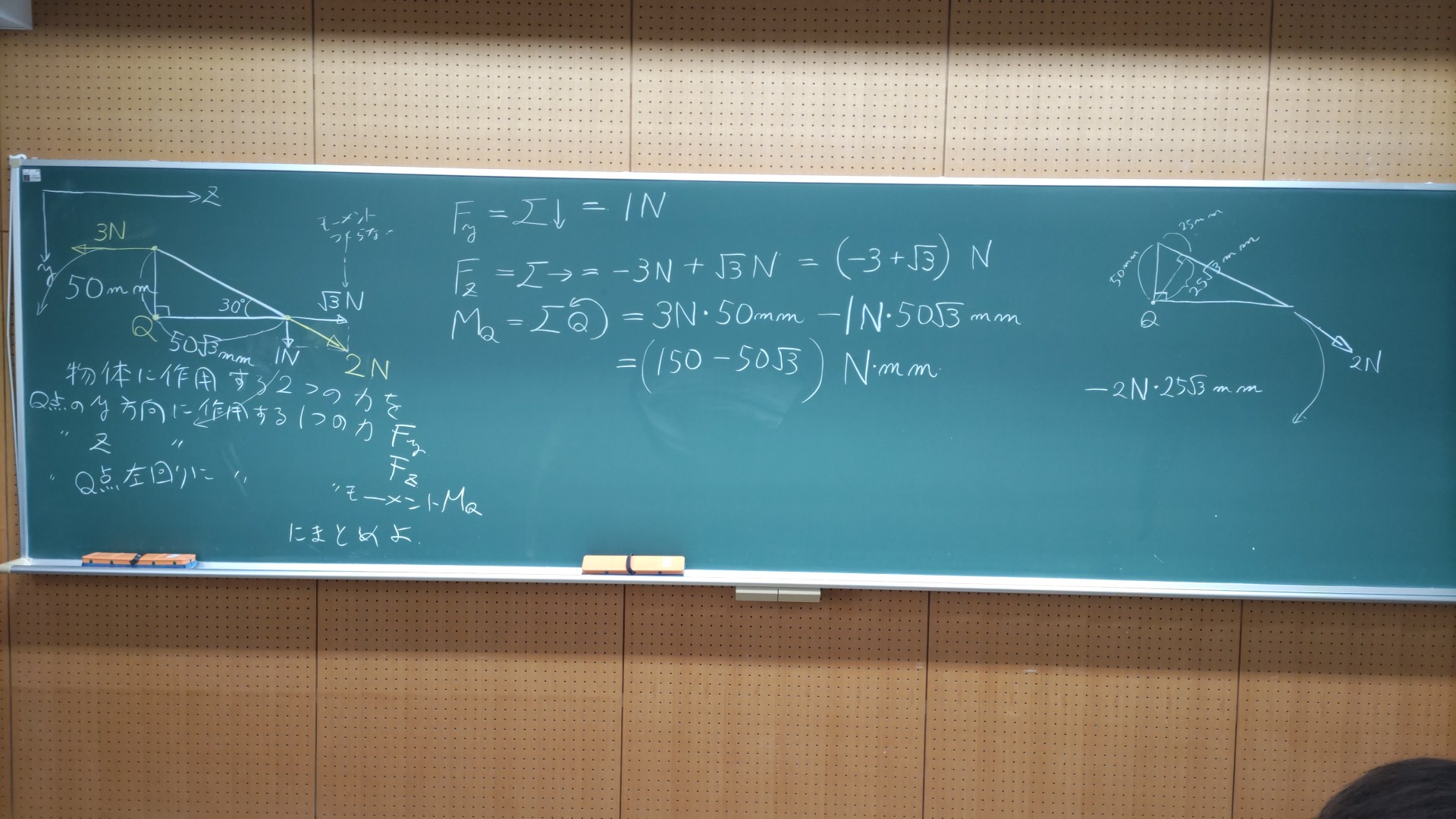

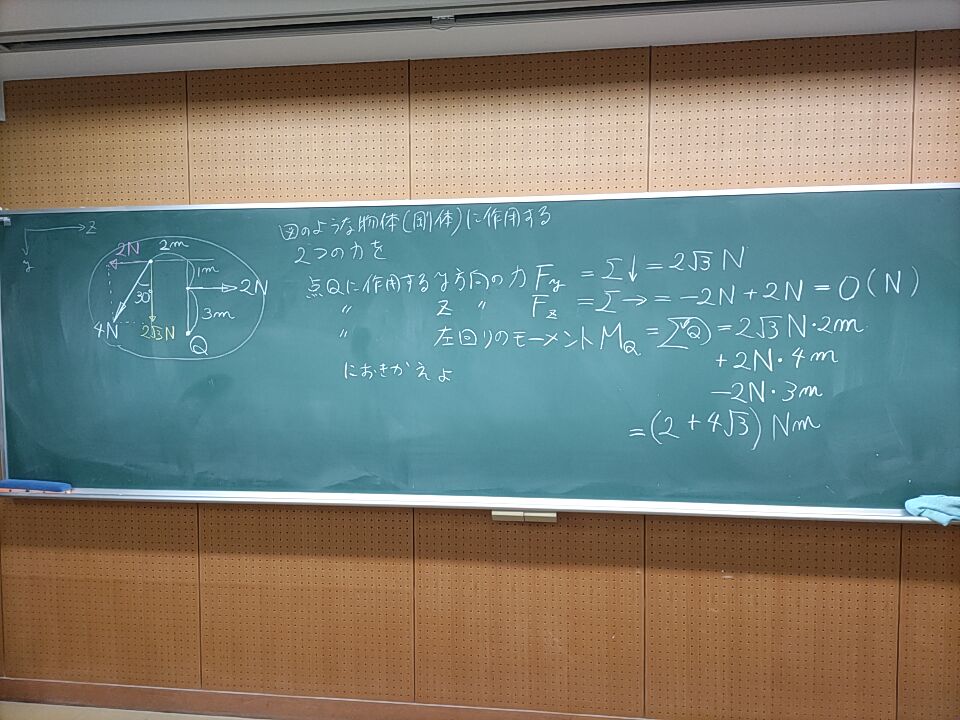

小テスト第1回

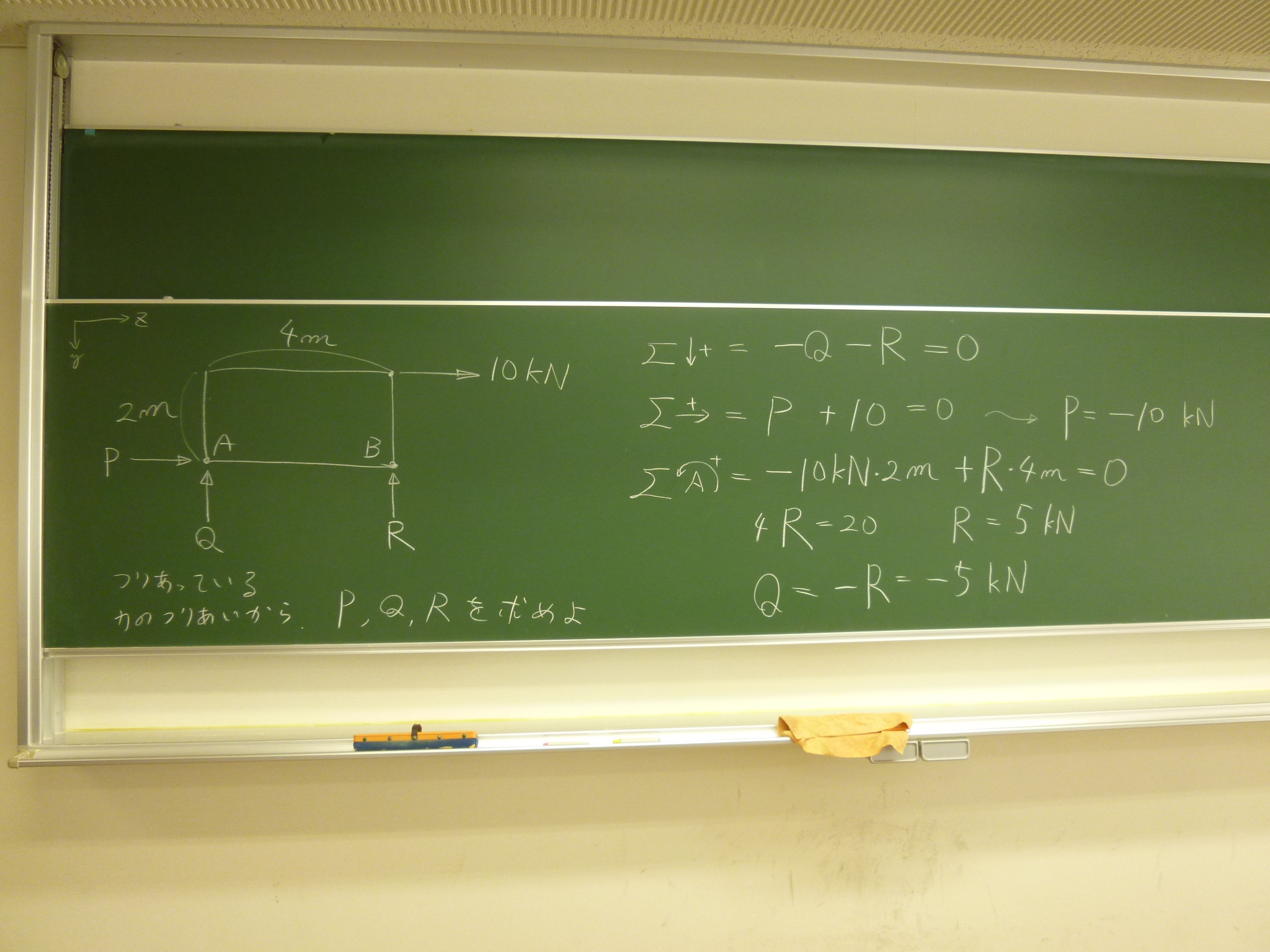

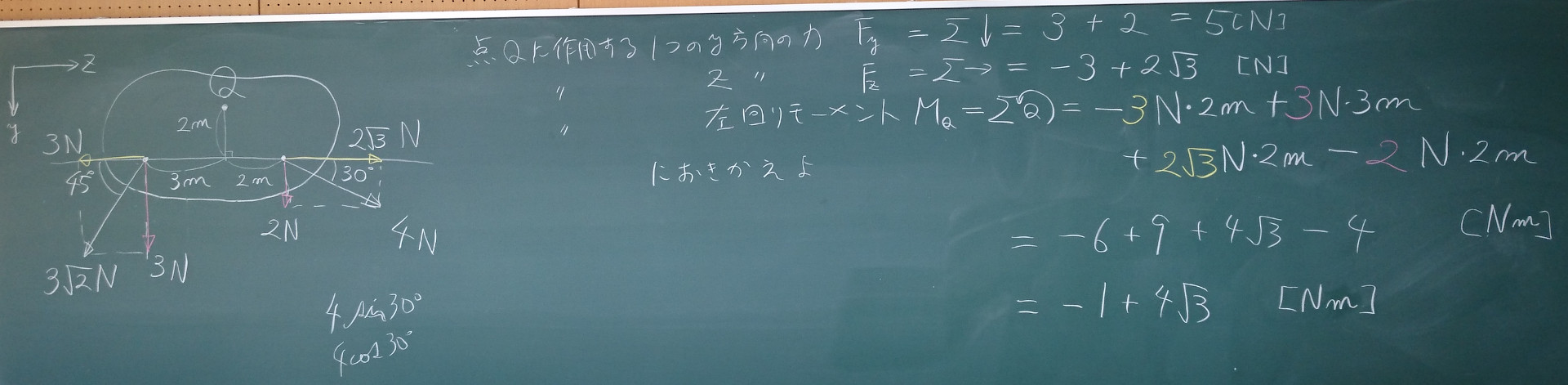

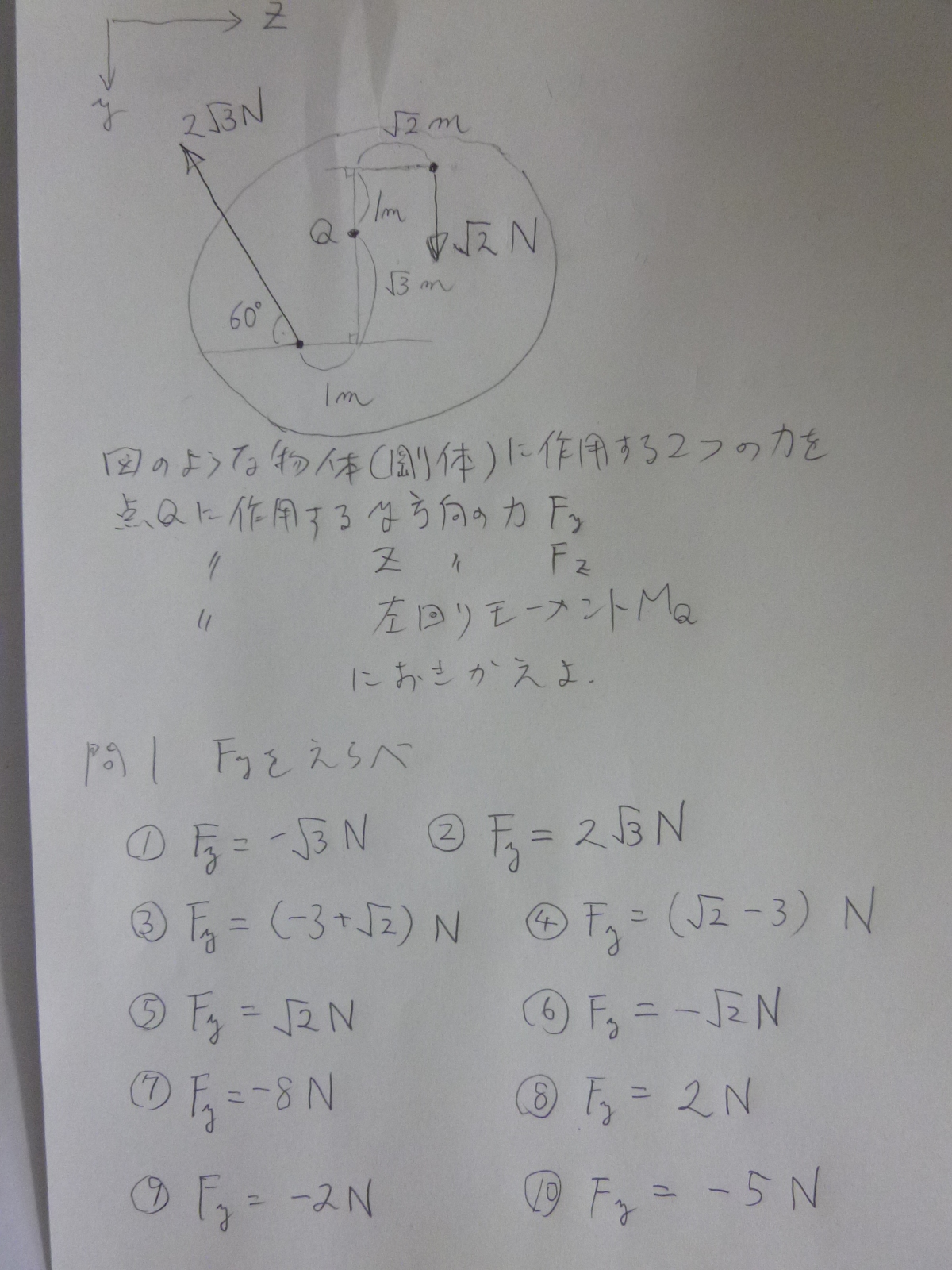

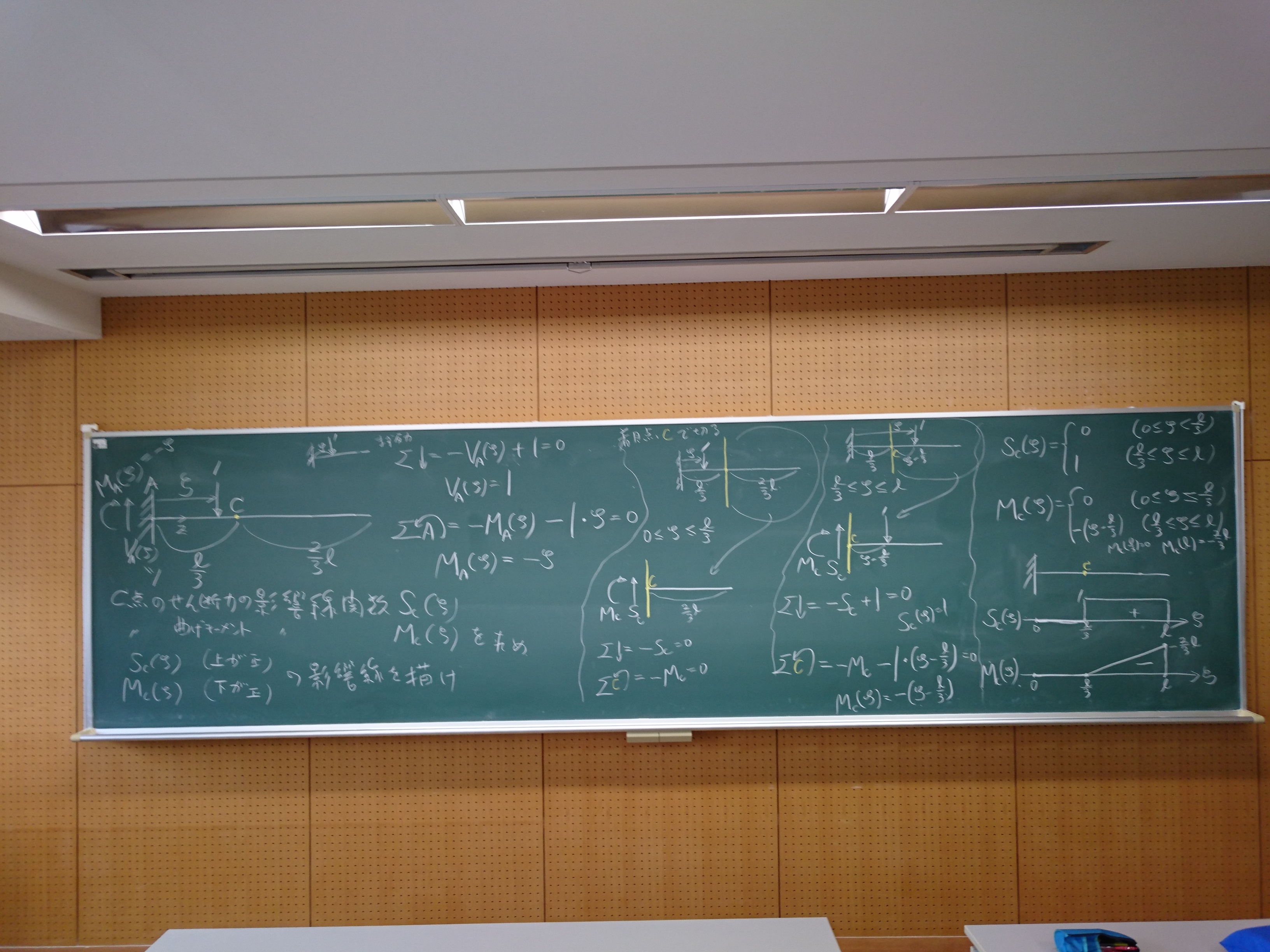

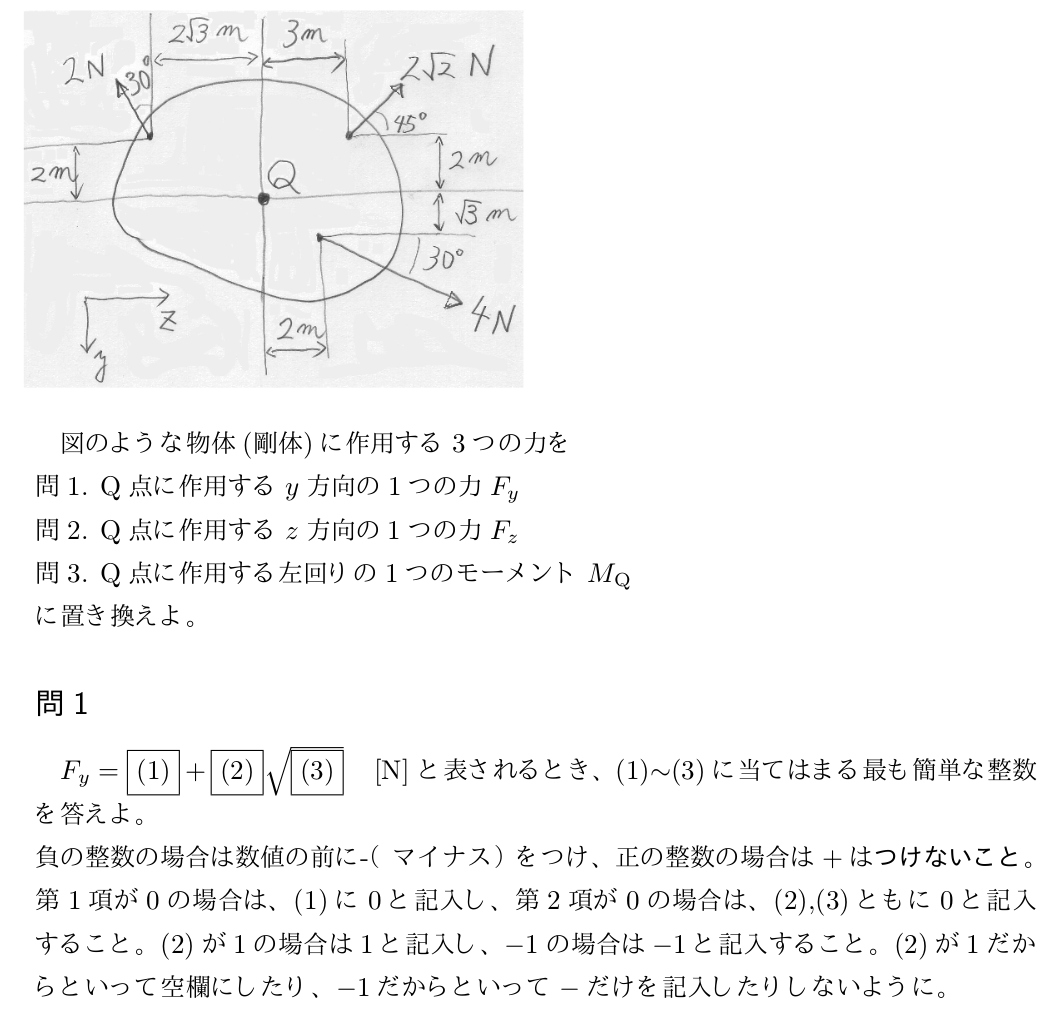

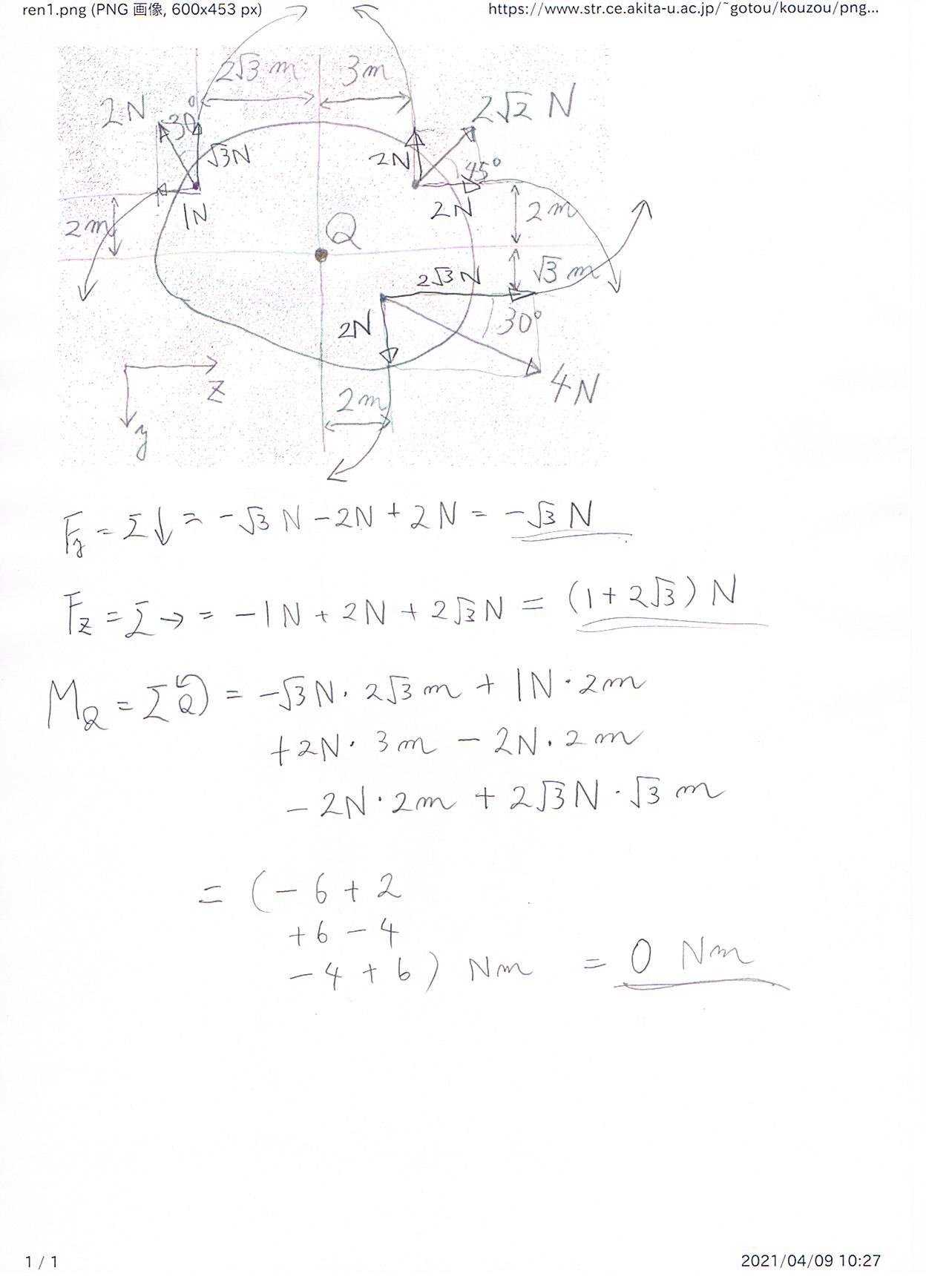

- 問1,
$F_{y}=-\sqrt{3}$ [N] が答えなので、
$F_{y}=\fbox{(1)}+\fbox{(2)}\sqrt{\fbox{(3)}}\;\;\;\;$[N]に対して、
(1) 0, (2) -1, (3) 3 と答える。
- 問2,

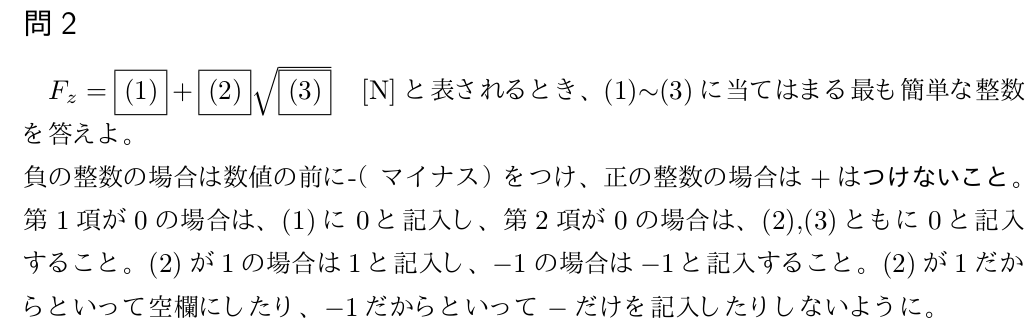

$F_{z}=1+2\sqrt{3}\;\;\;$ [N] が答えなので、
$F_{z}=\fbox{(1)}+\fbox{(2)}\sqrt{\fbox{(3)}}\;\;\;\;$[N]
に対して、(1) 1, (2) 2, (3) 3 と答える。

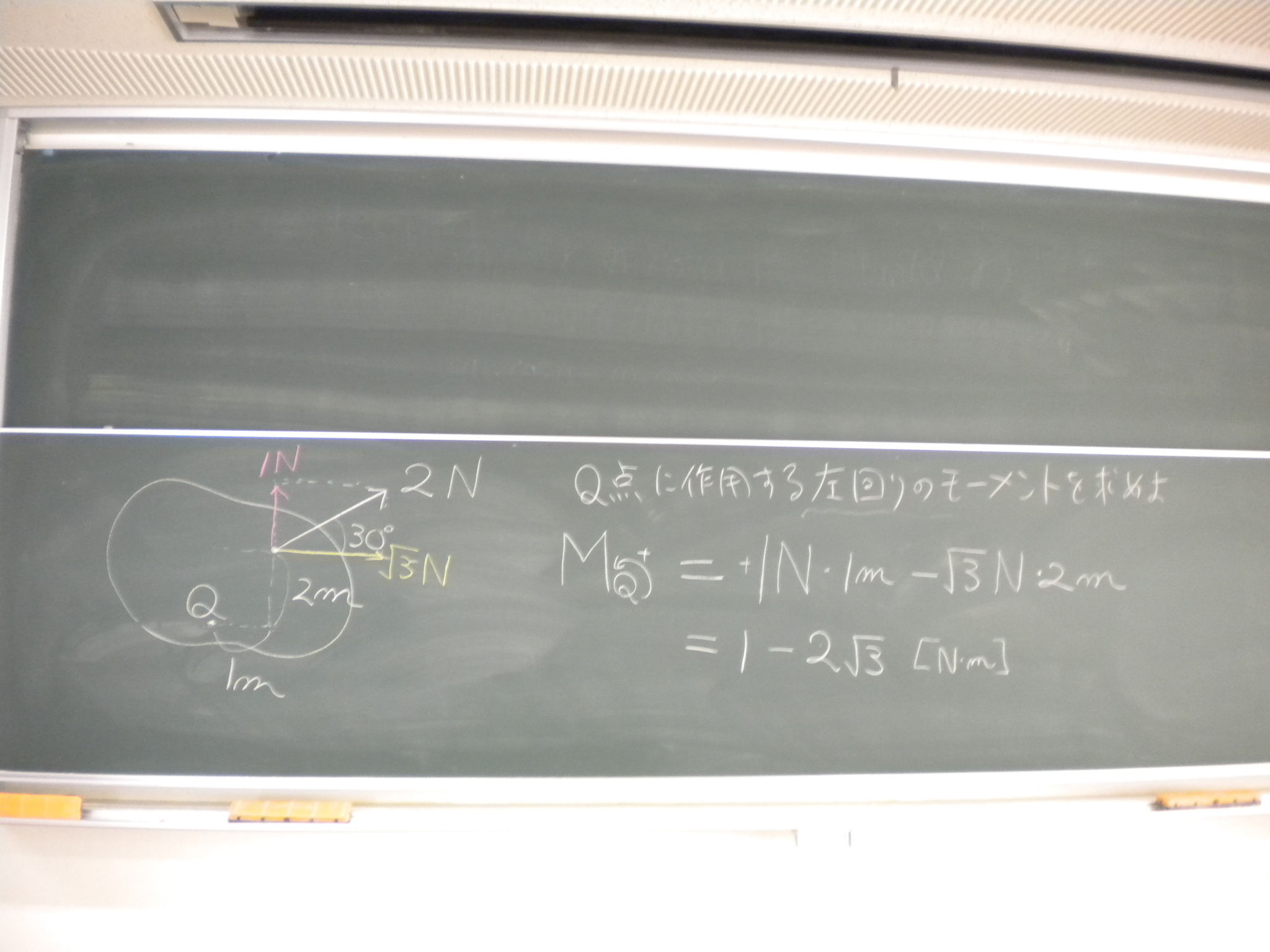

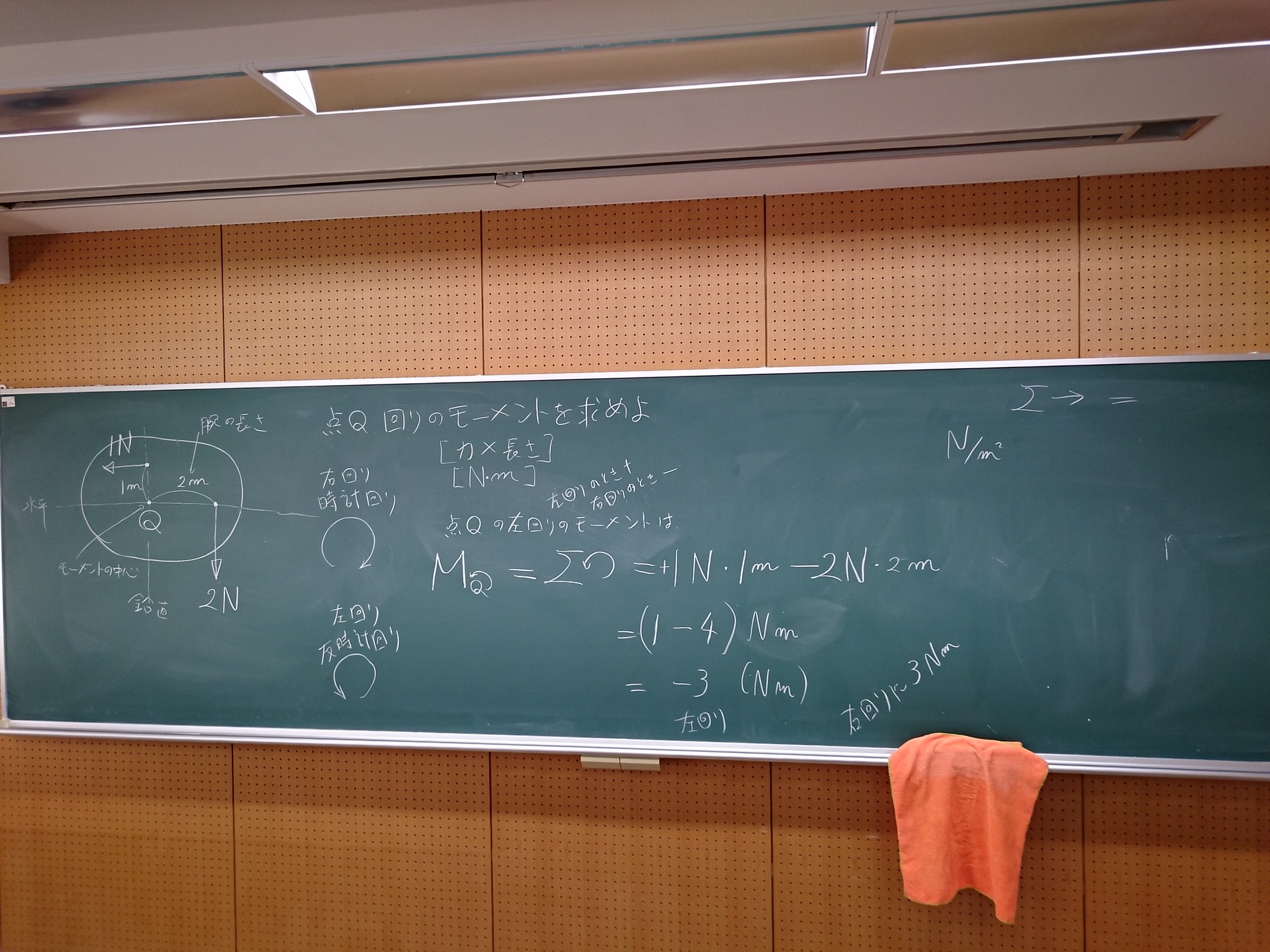

- 問3,
0 Nm が答えなので、

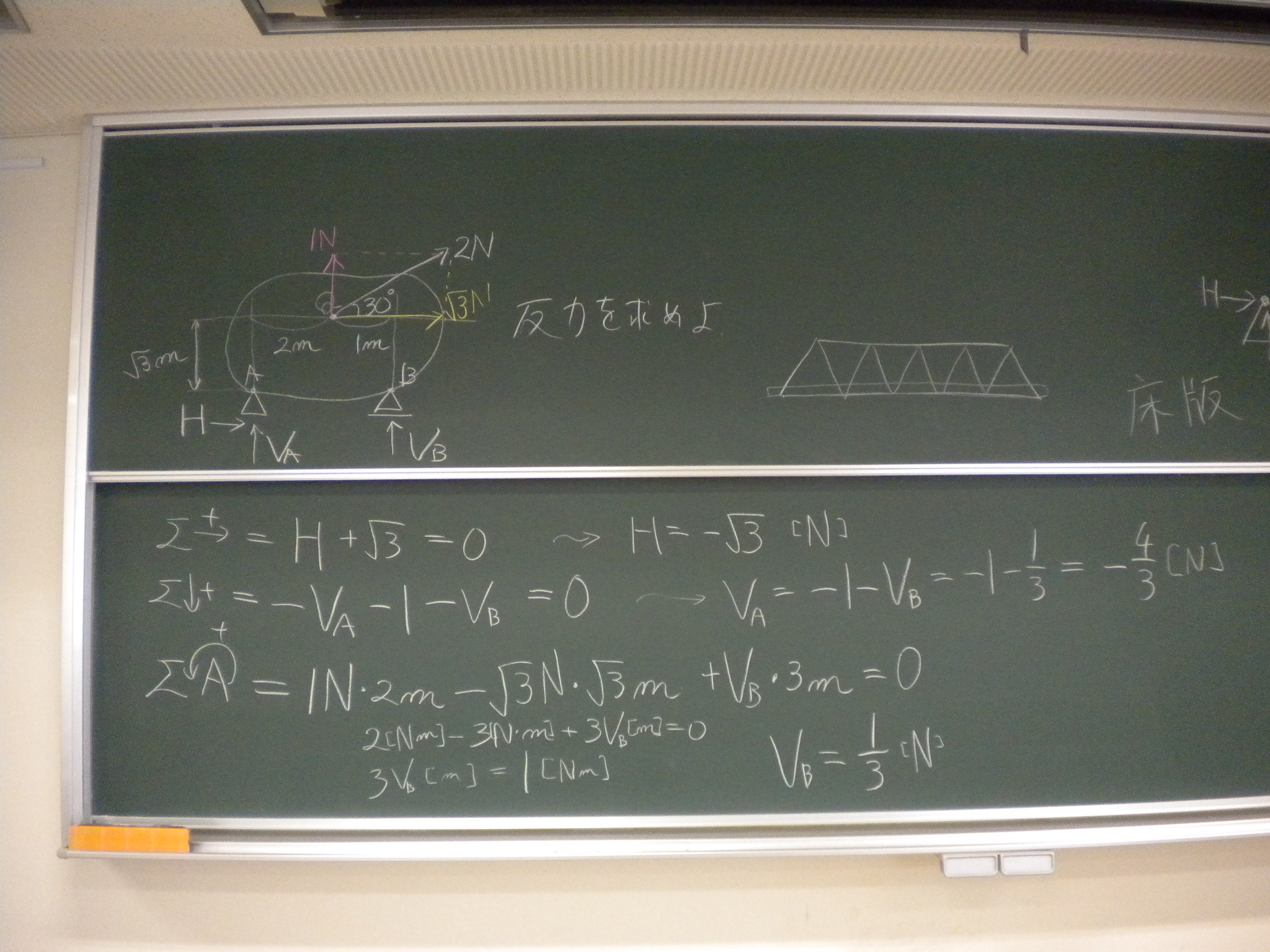

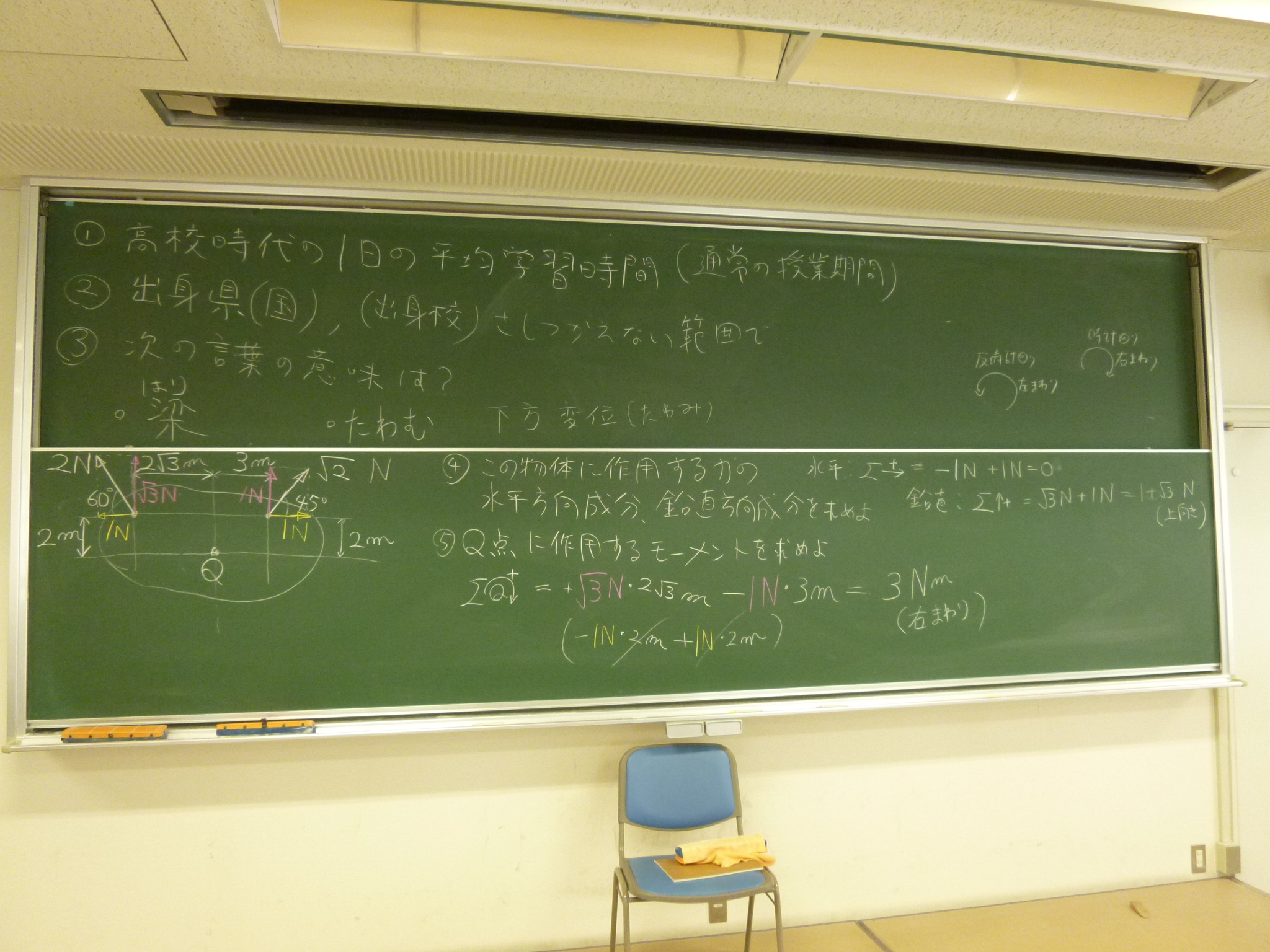

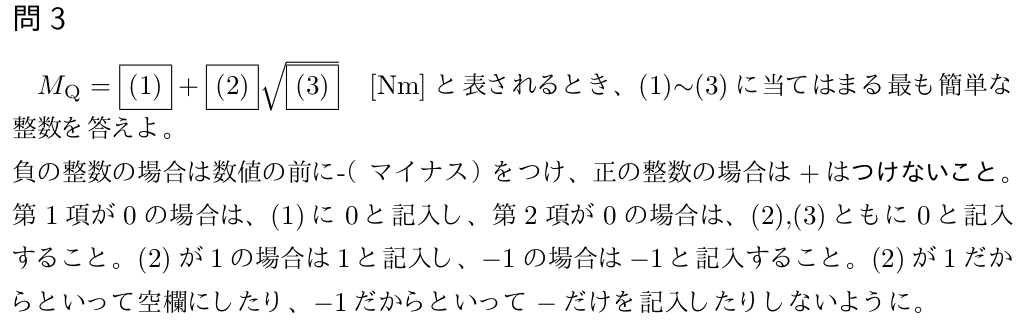

$M_\text{Q}=\fbox{(1)}+\fbox{(2)}\sqrt{\fbox{(3)}}\;\;\;\;$[Nm]
に対して、(1) 0, (2) 0, (3) 0 と答える。
-
解答
- 数値や$-$(マイナス)などの文字は、すべて
（全角文字ではなく）半角英数文字で入力すること。
- 問1のように(2)が$-1$になるときは、$-$だけではなく、
$-1$を入力すること。
-

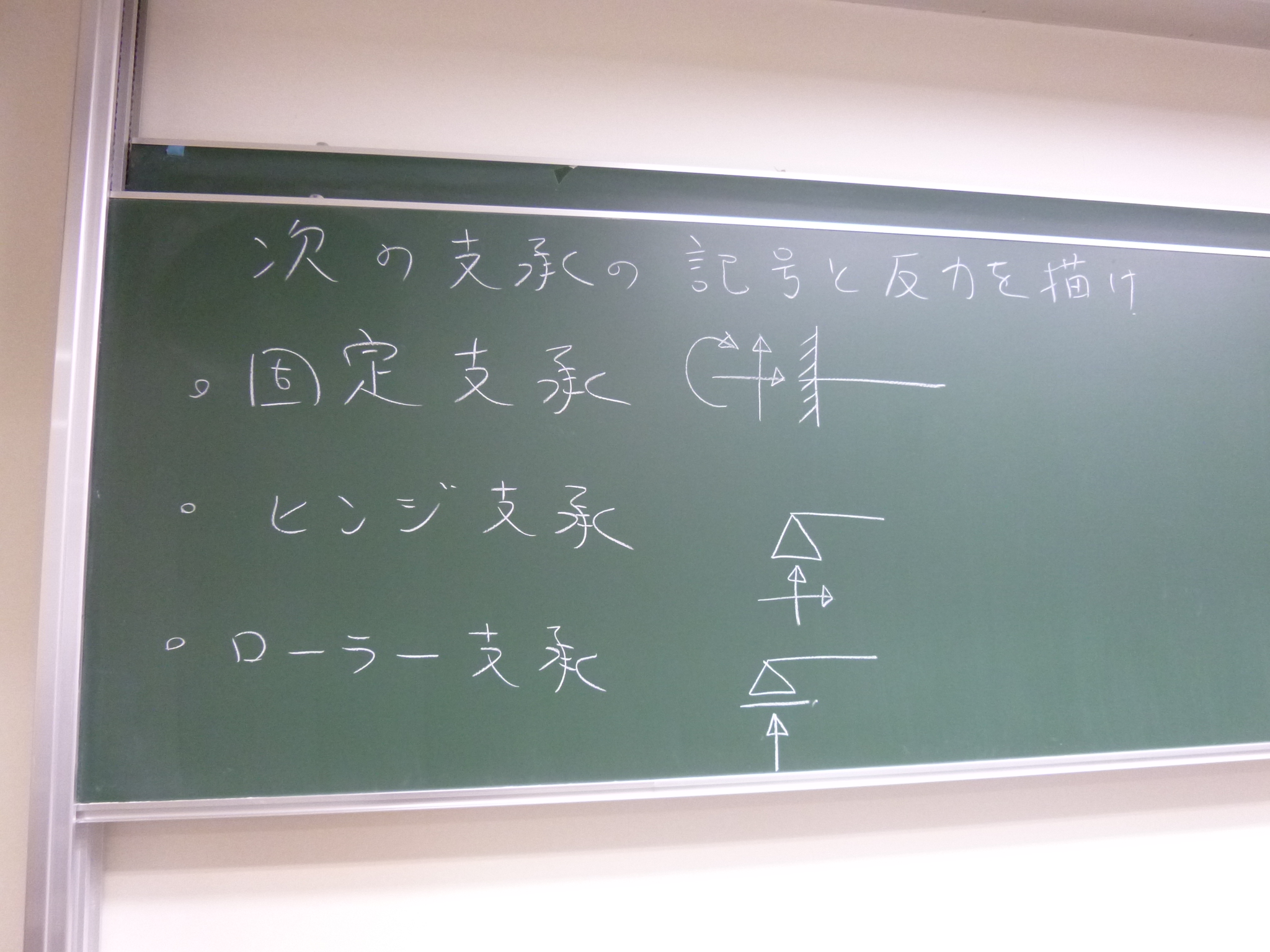

小テスト第2回

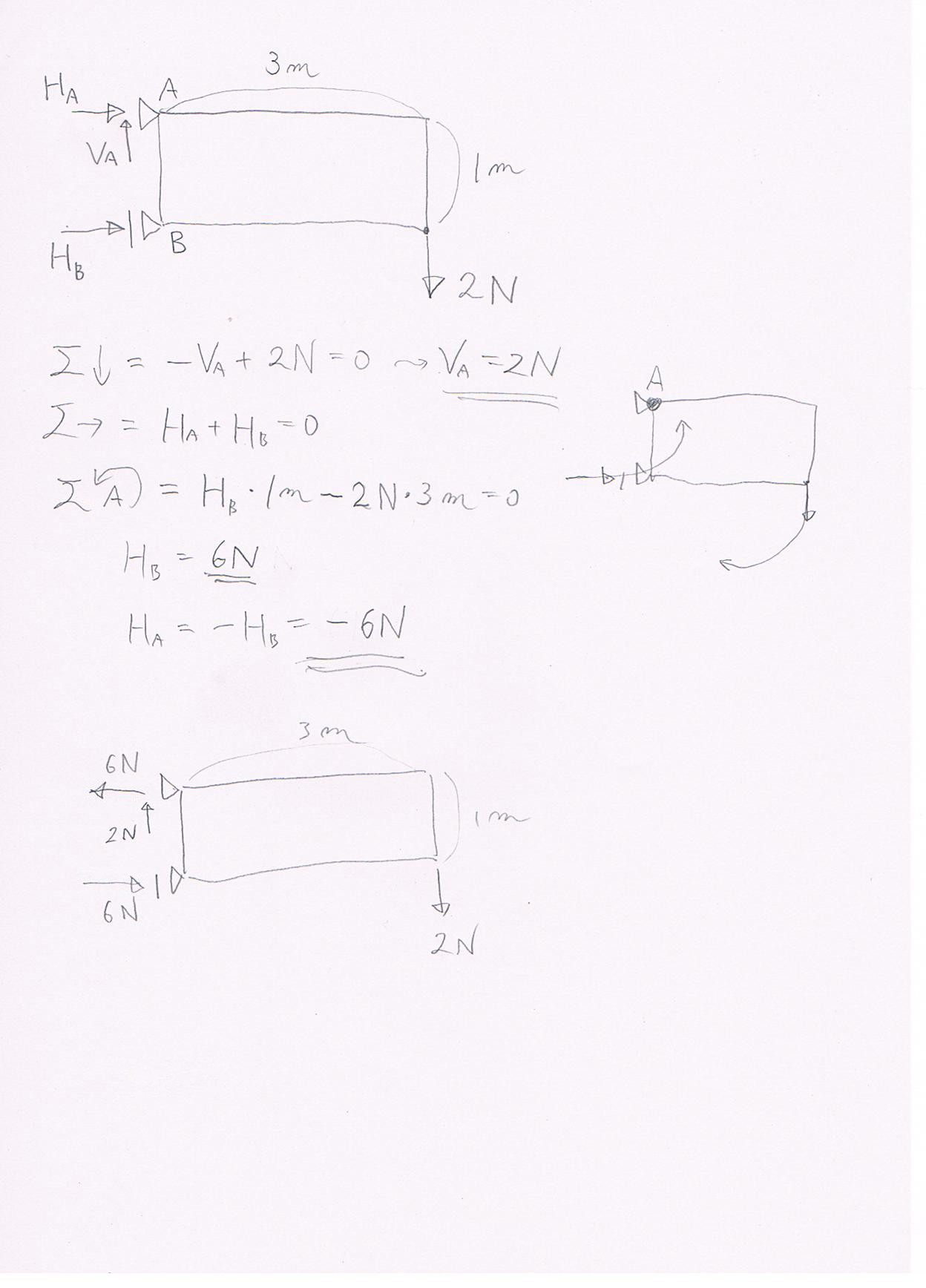

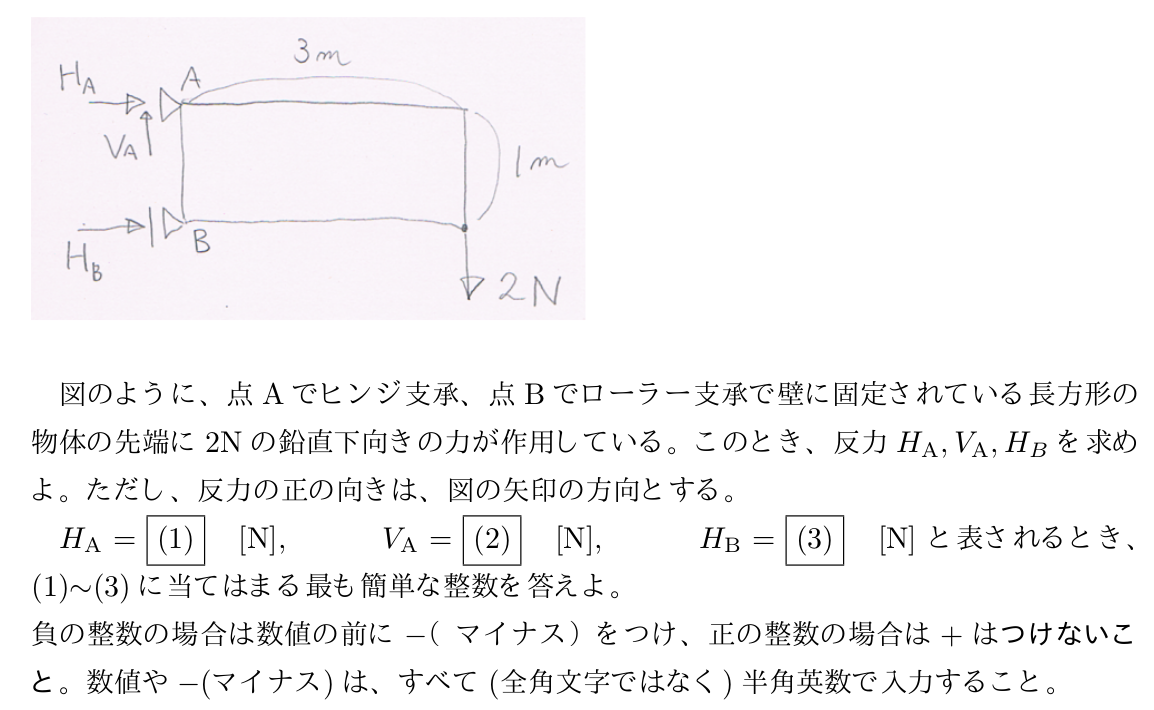

問題,
解答
-
小テスト第3回
問題

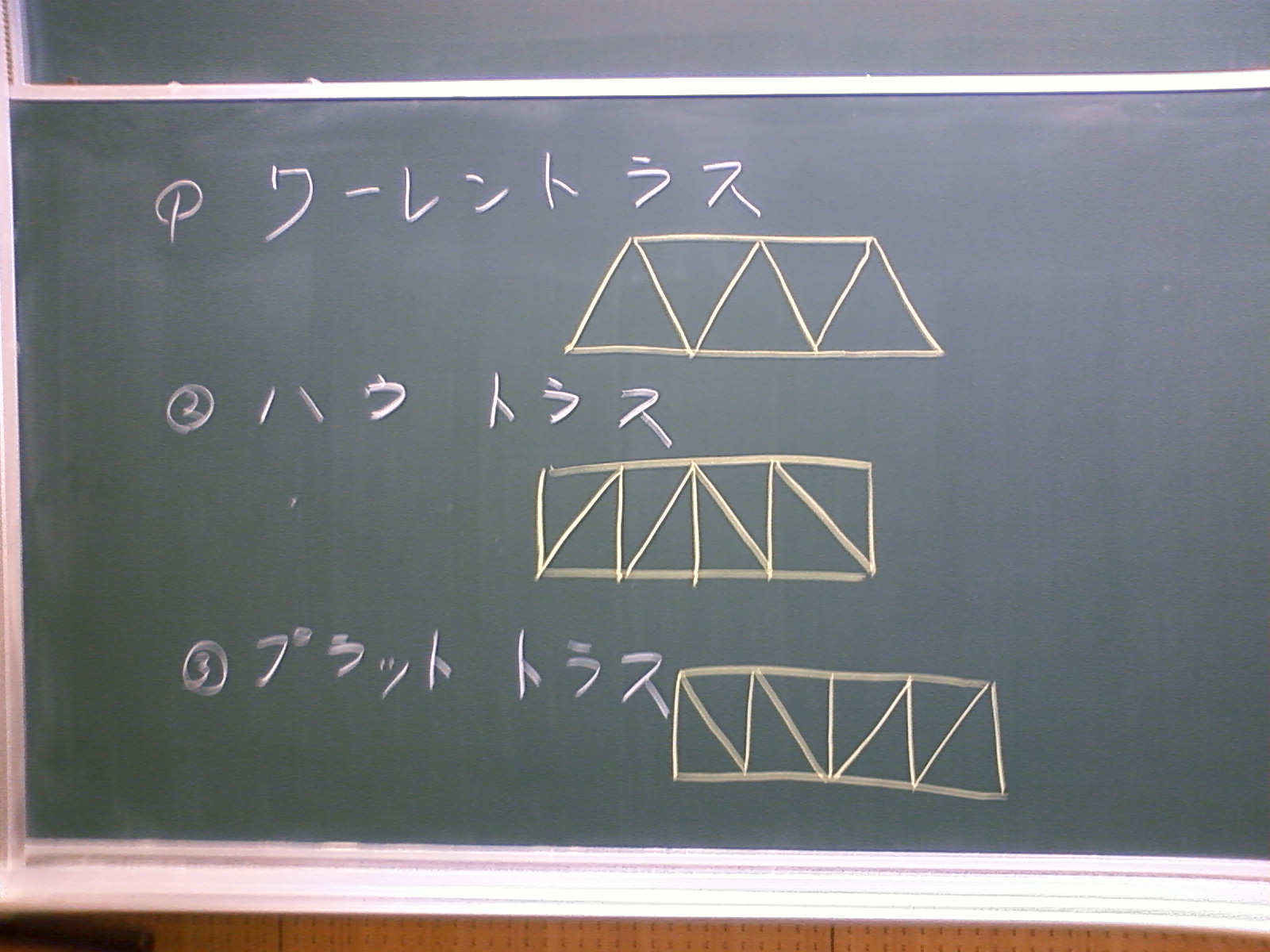

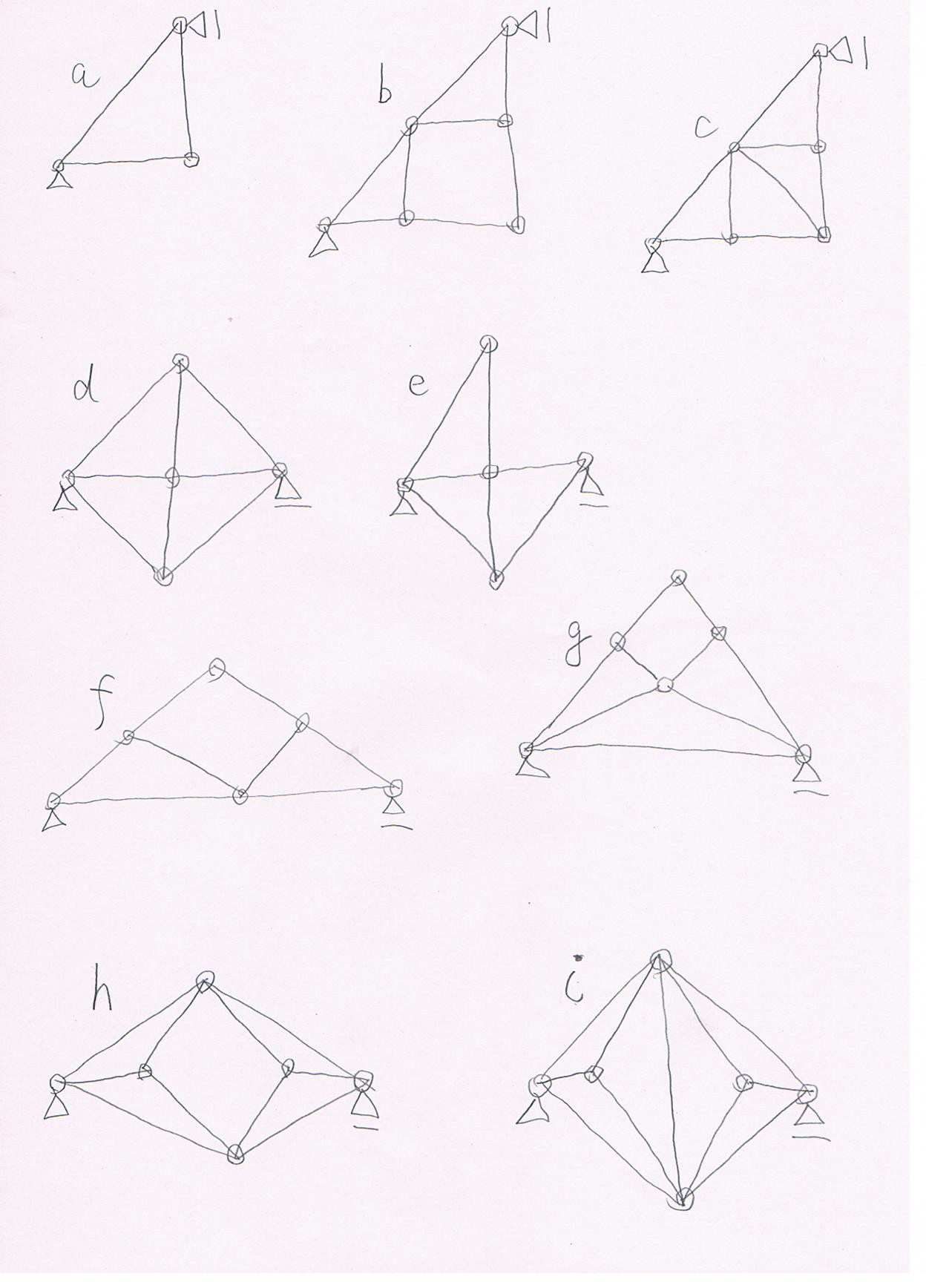

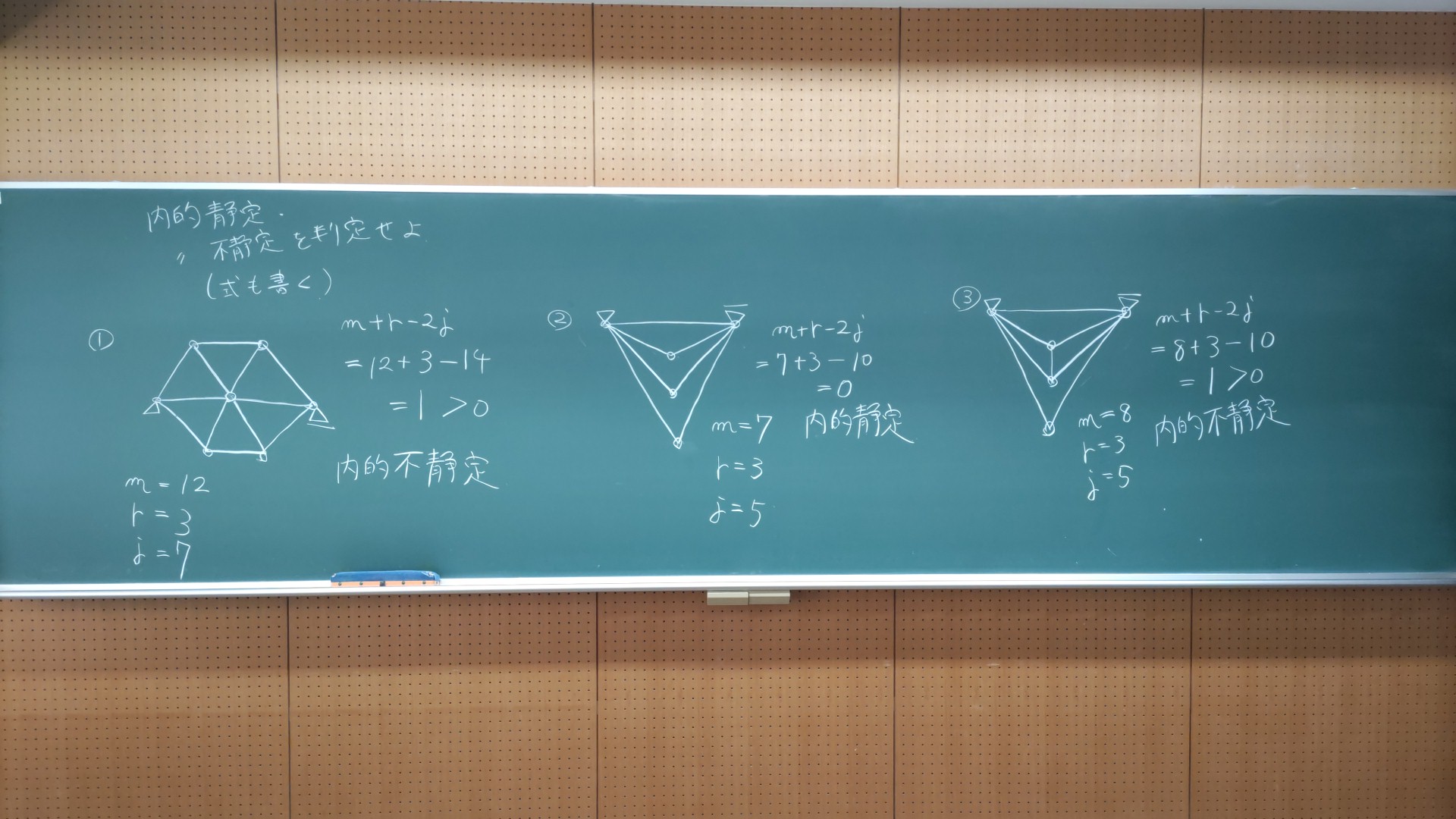

（図のトラス状の構造について、安定・不安定を判定し、安定なものについては、内的静定・内的不静定を判定せよ）,
解答
-

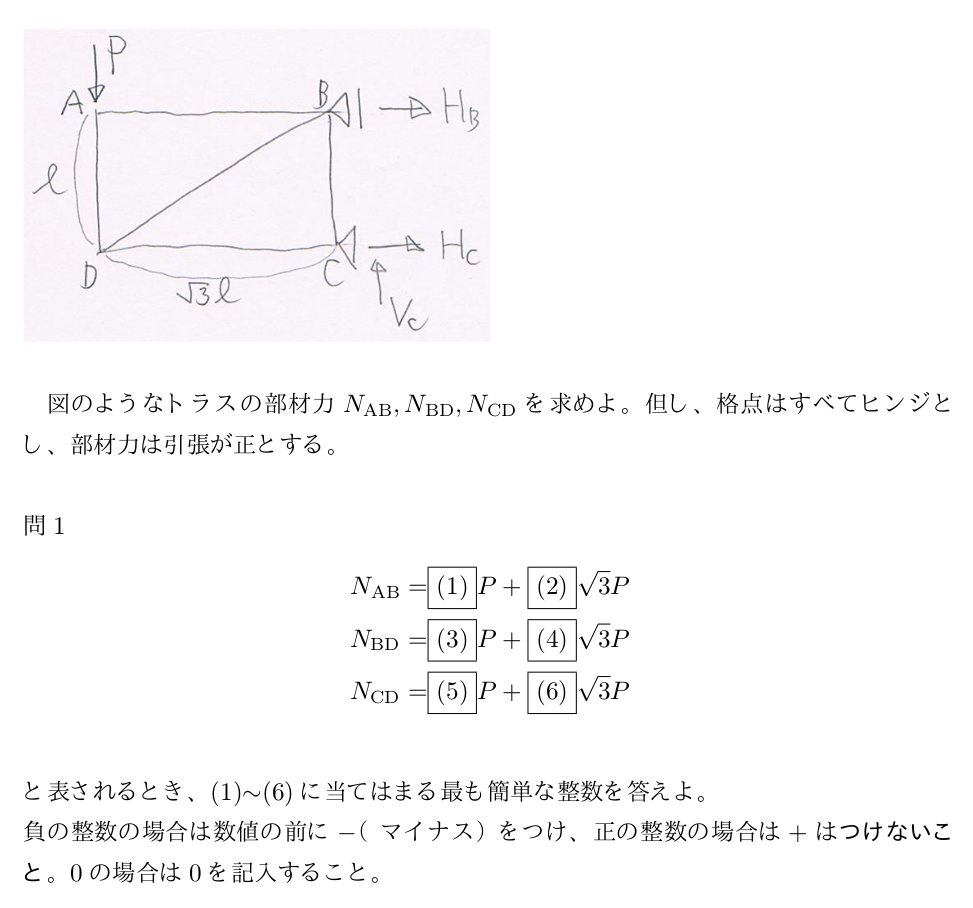

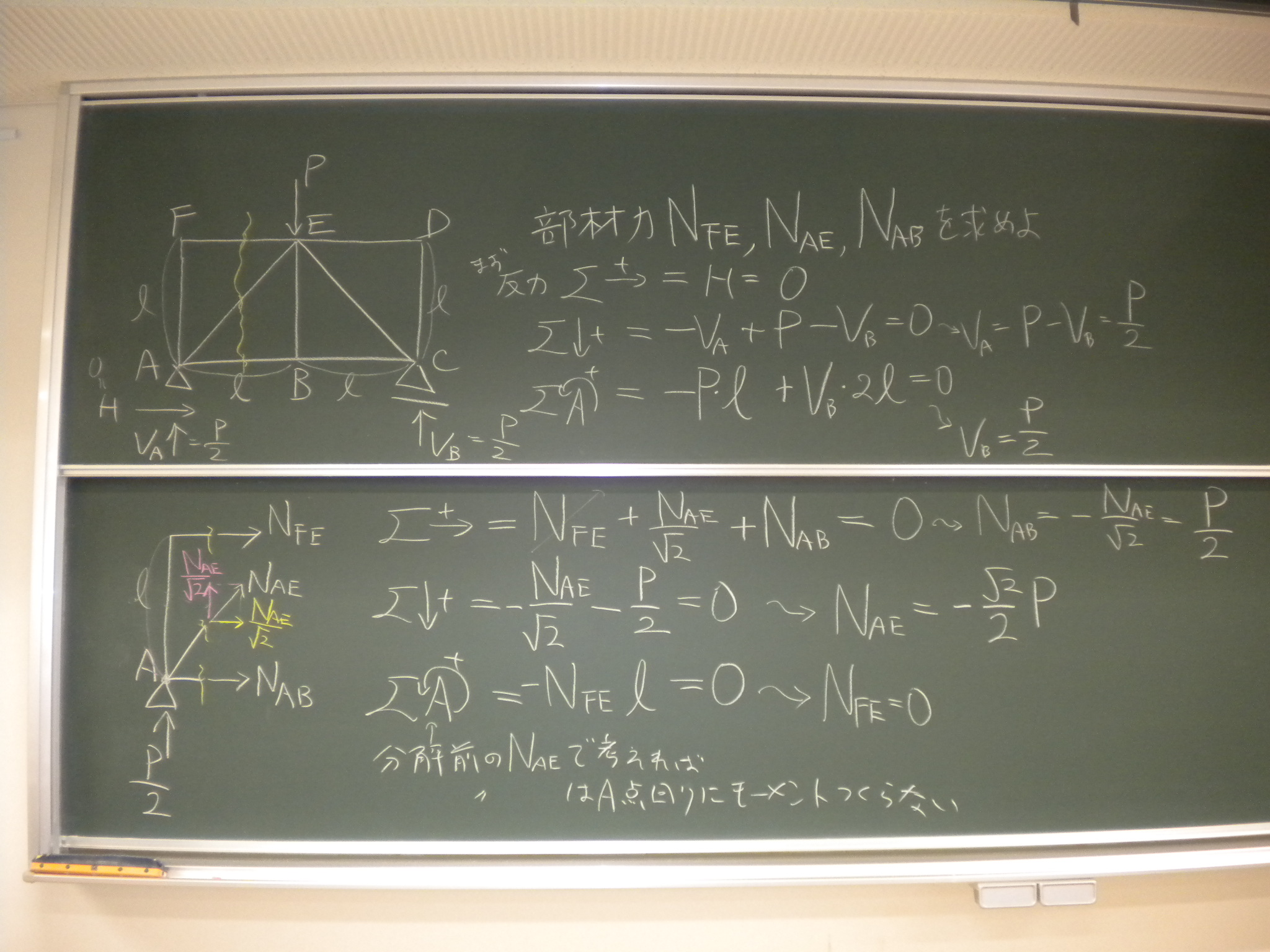

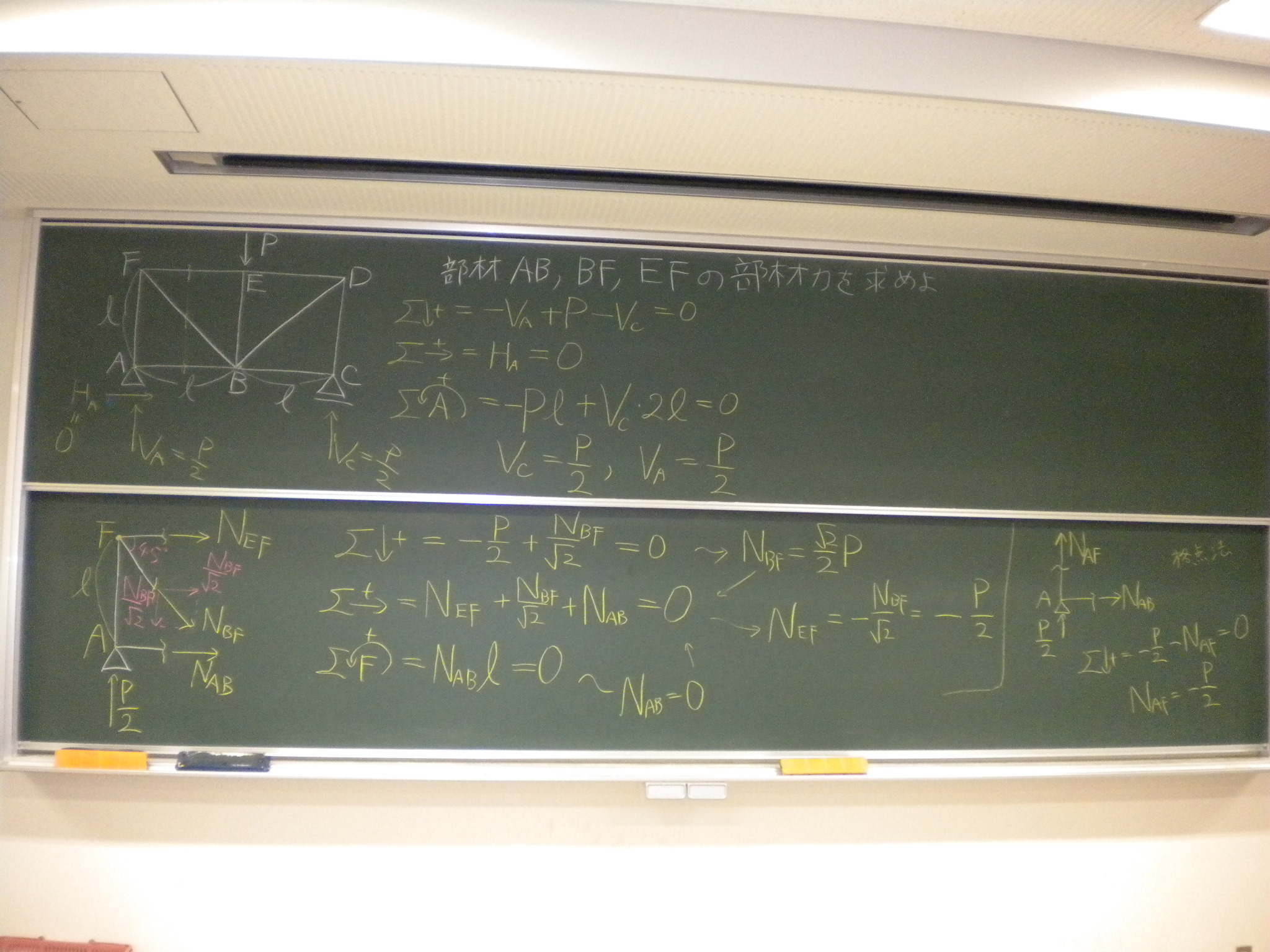

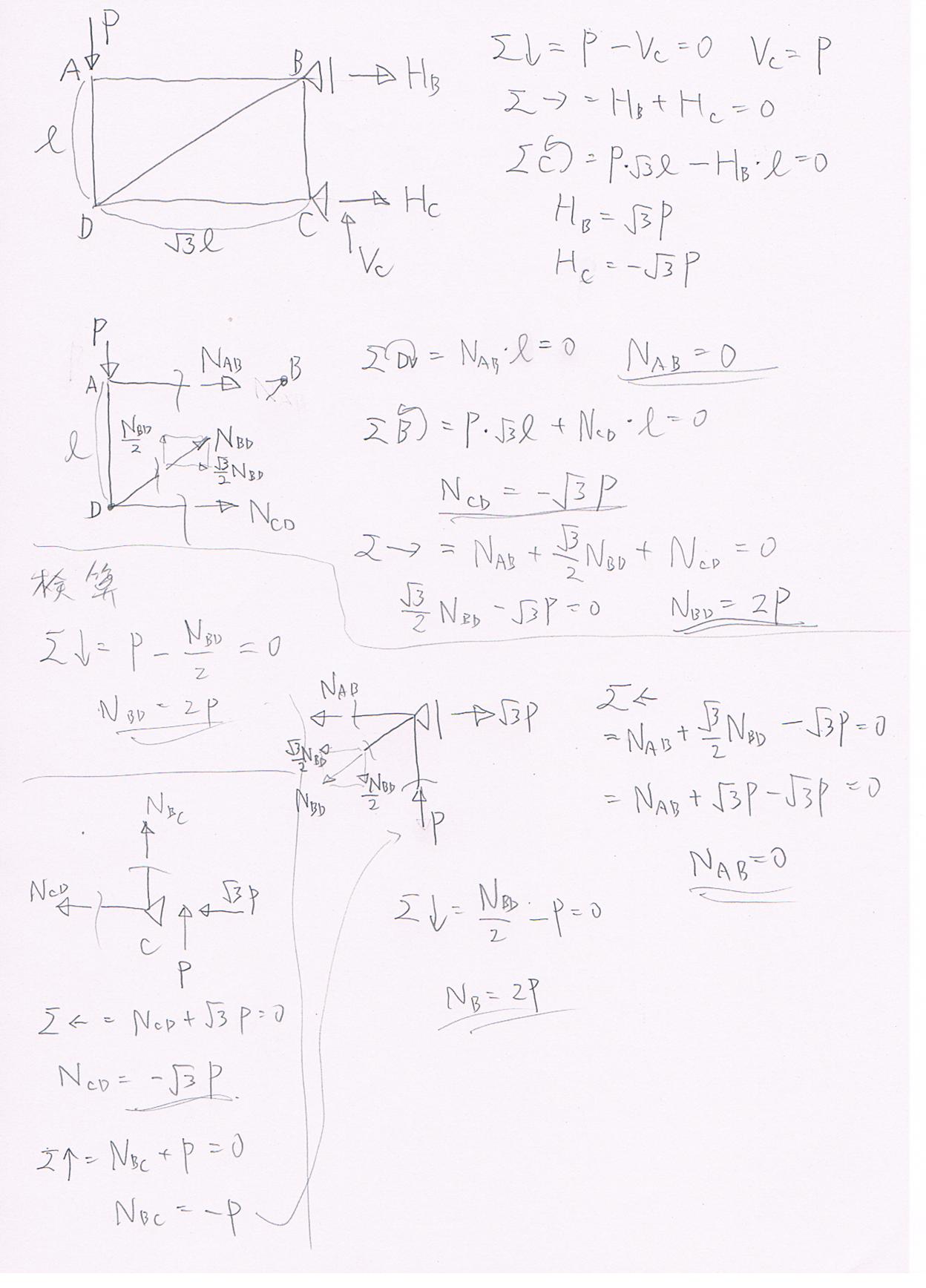

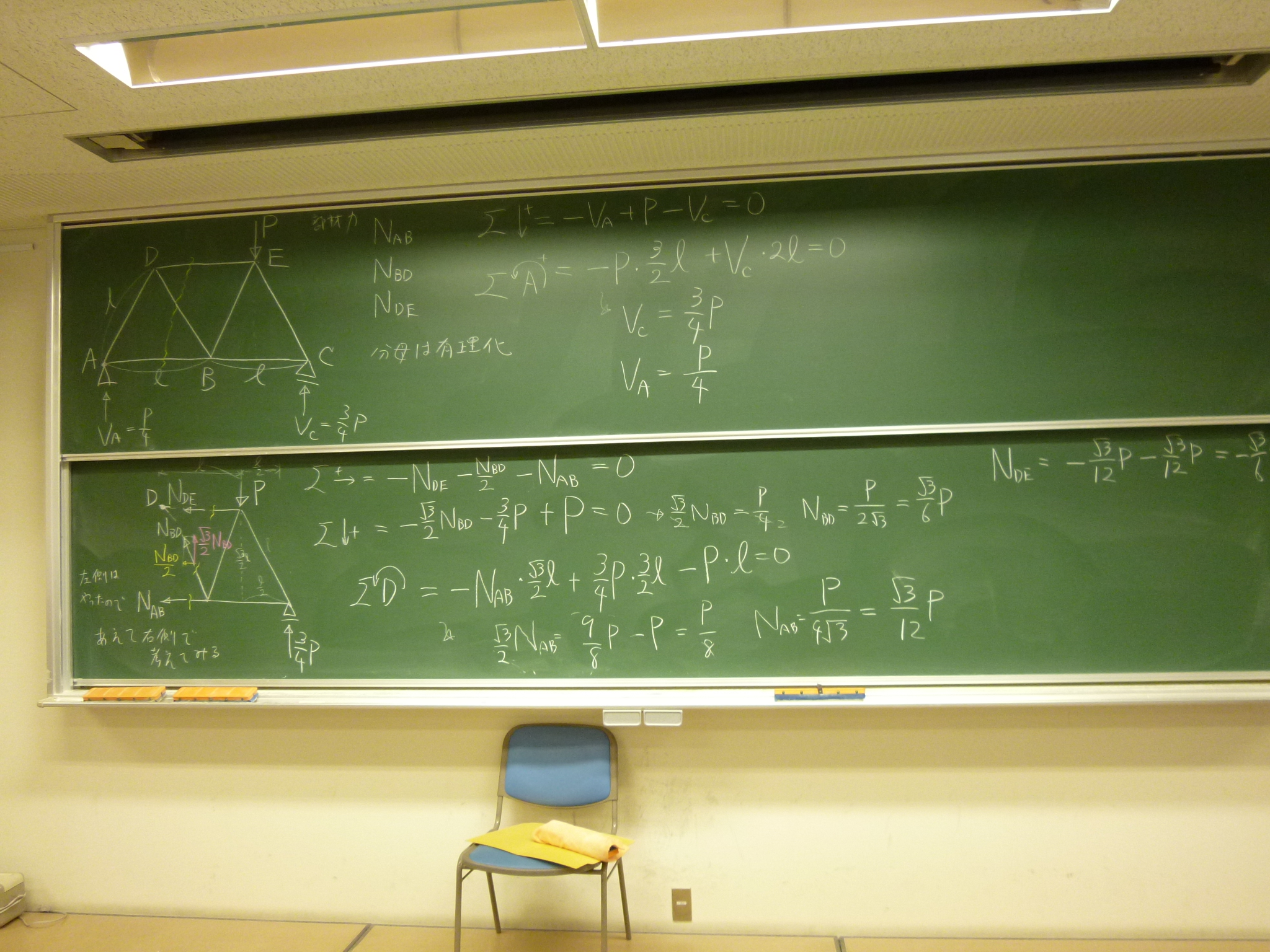

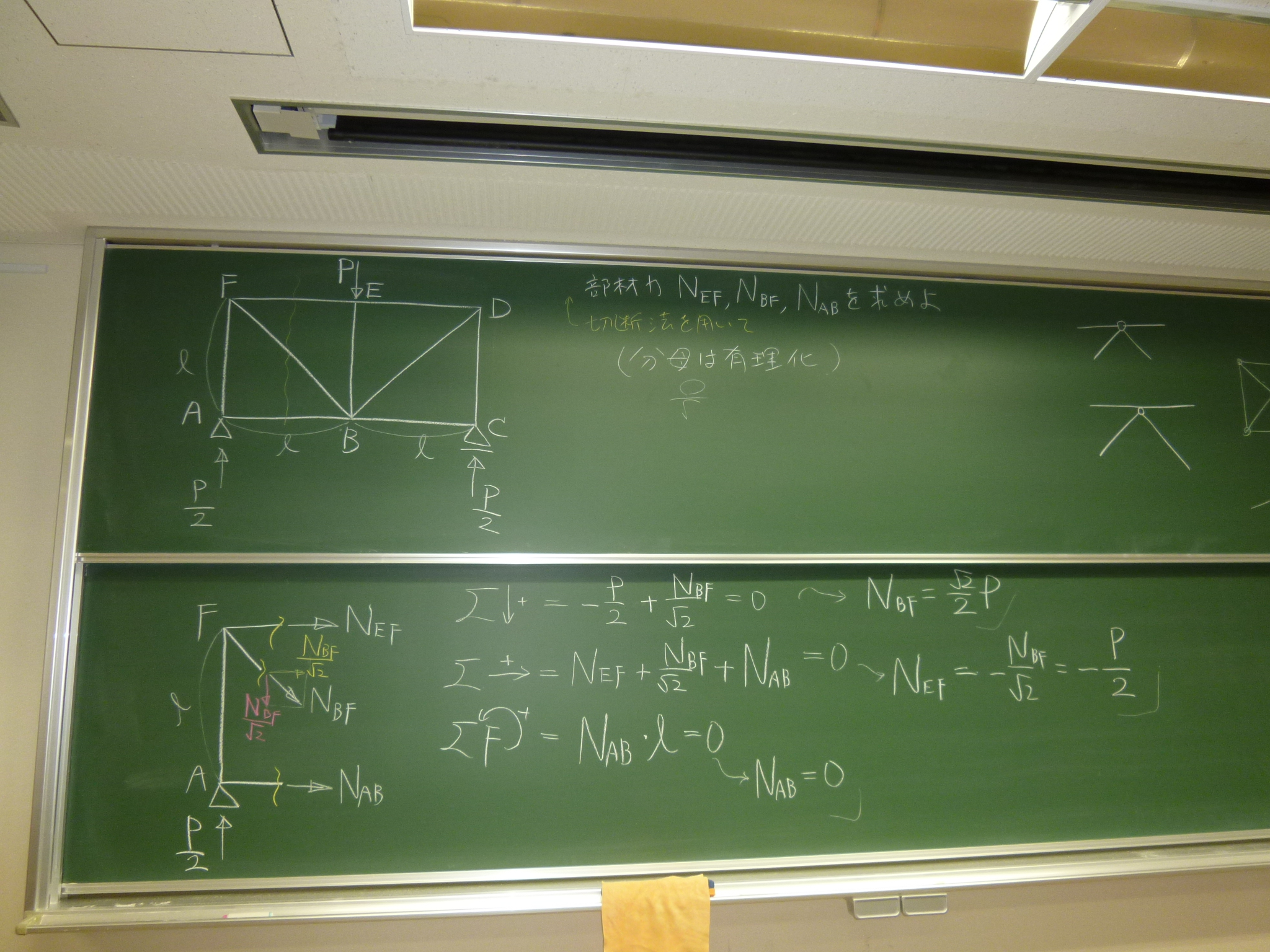

小テスト第4回
問題,
解答
-
小テスト第5回
問題,

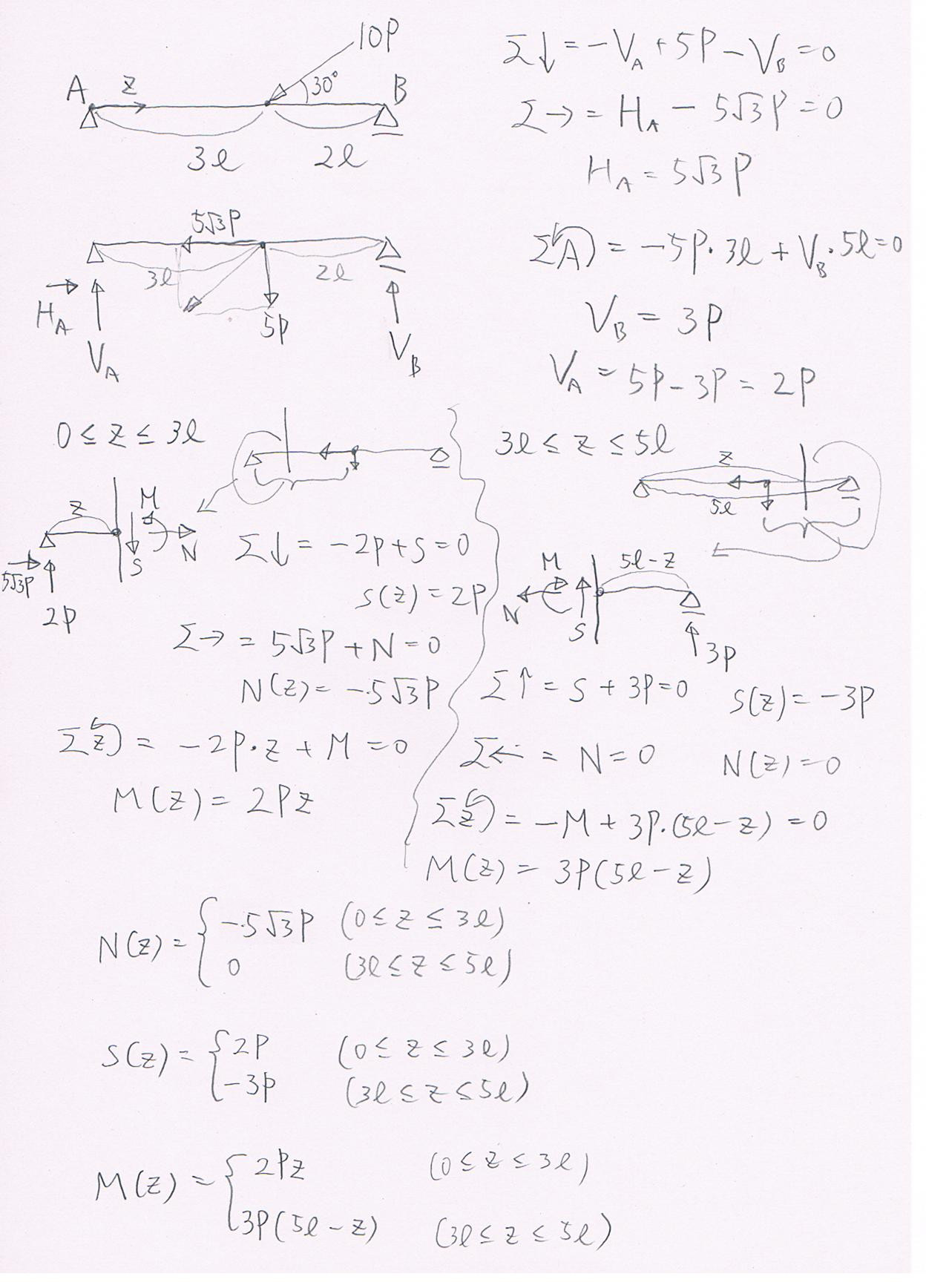

解答
-

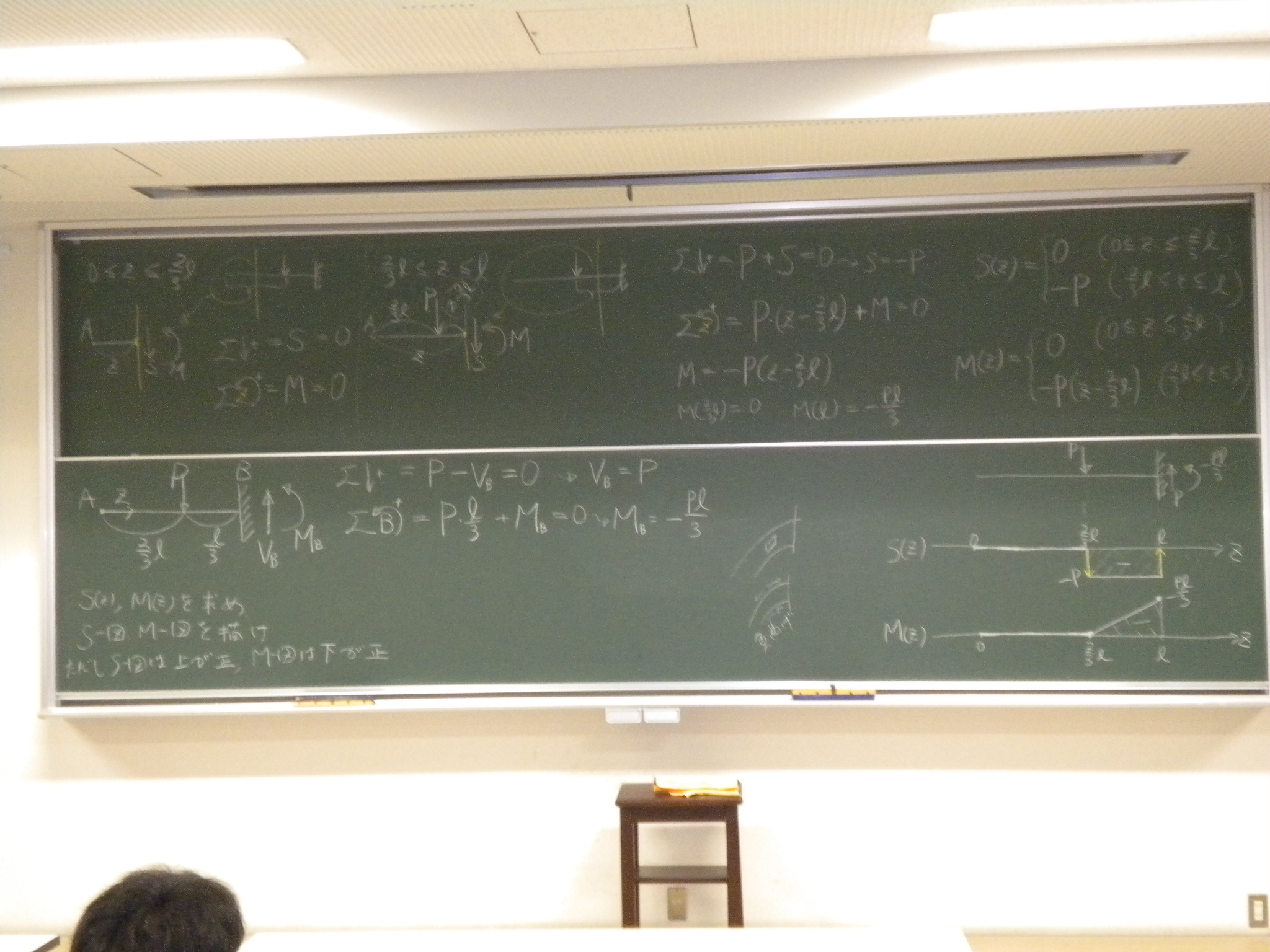

小テスト第6回

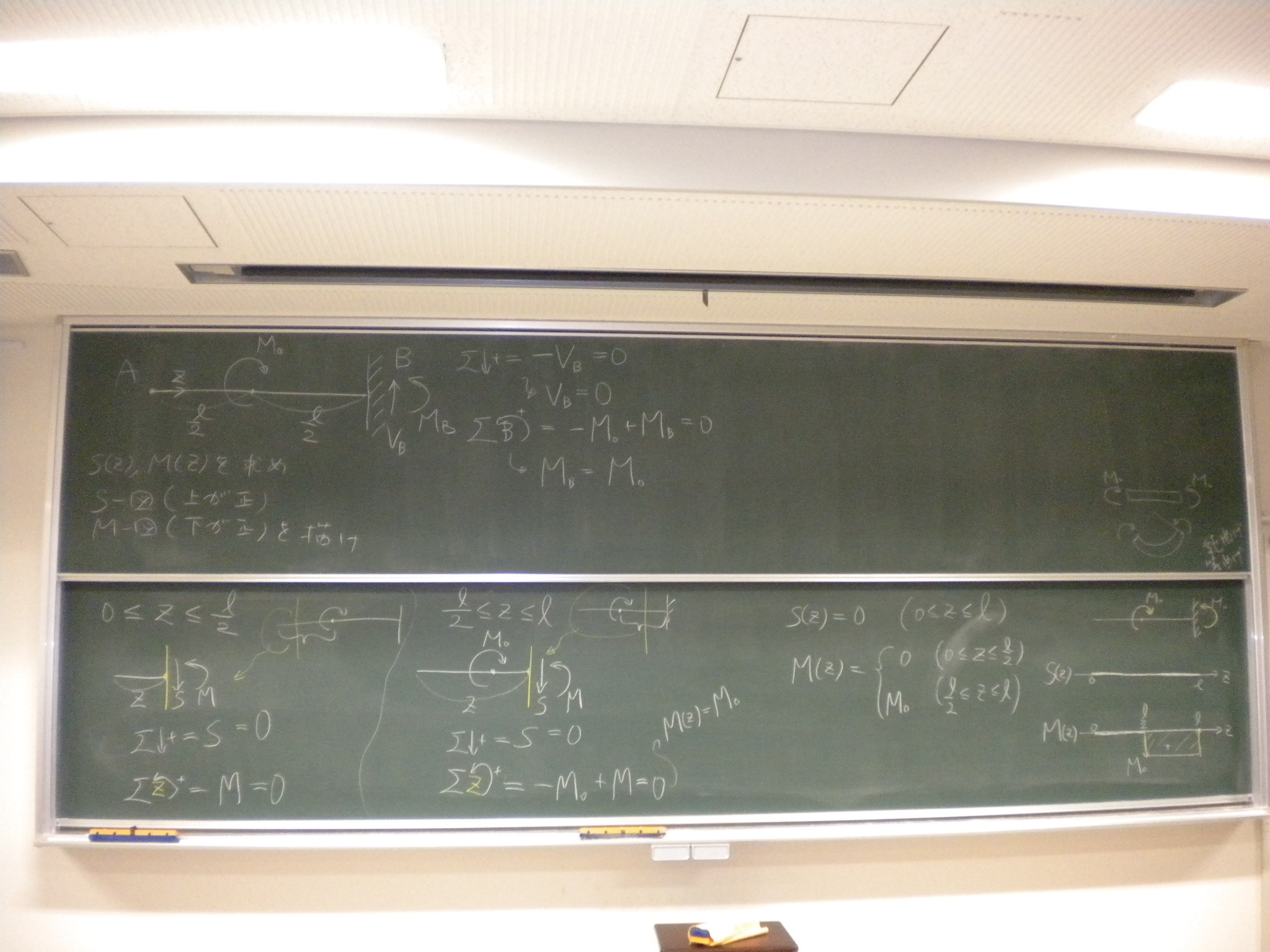

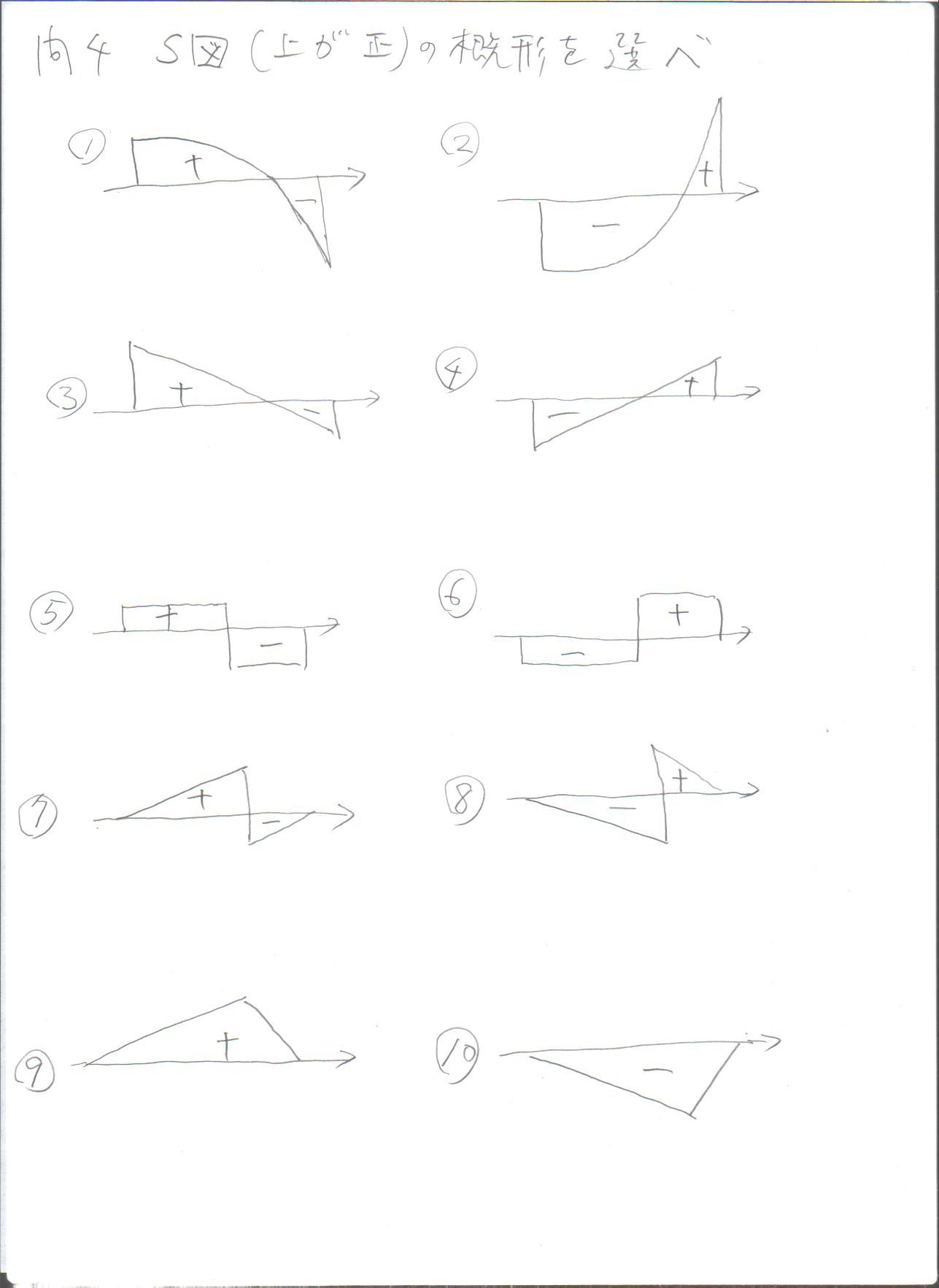

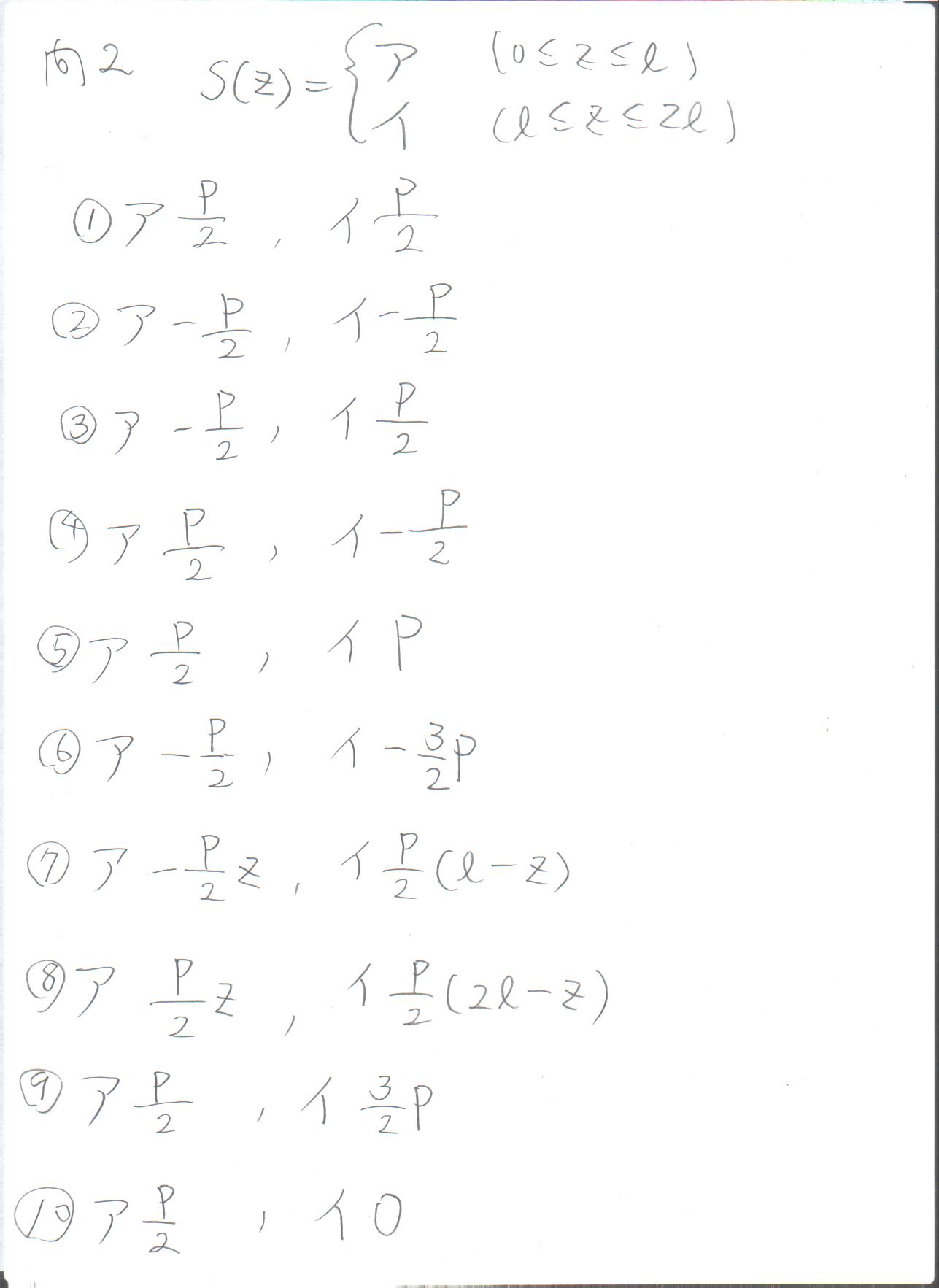

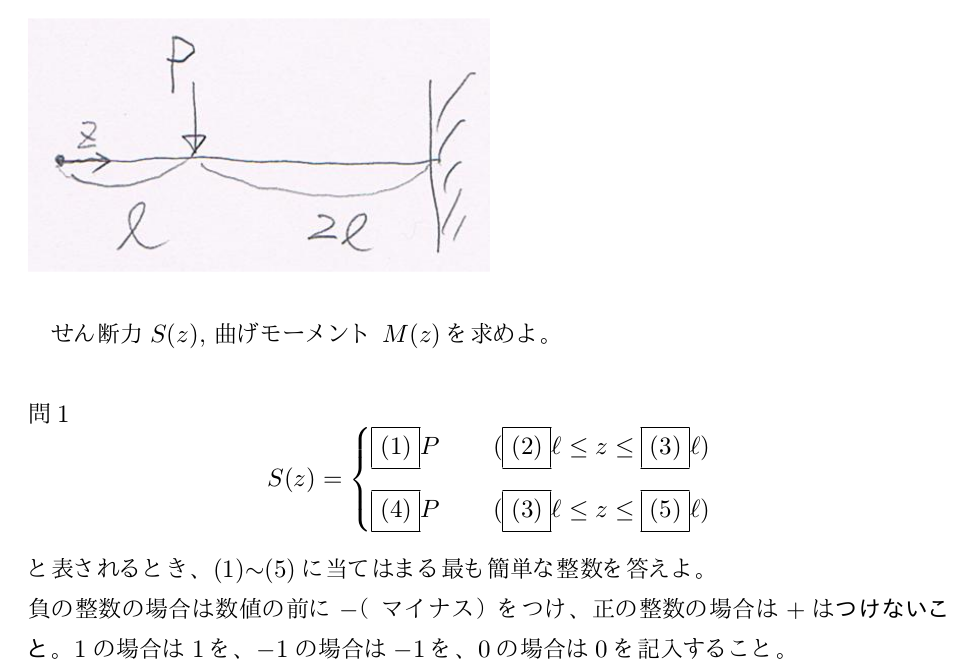

問1,

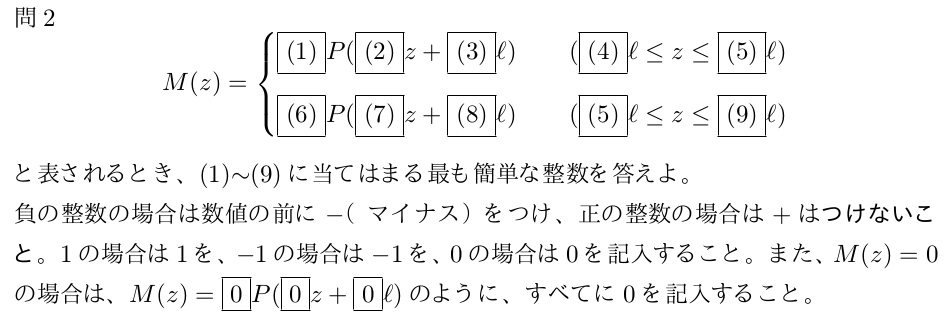

問2,

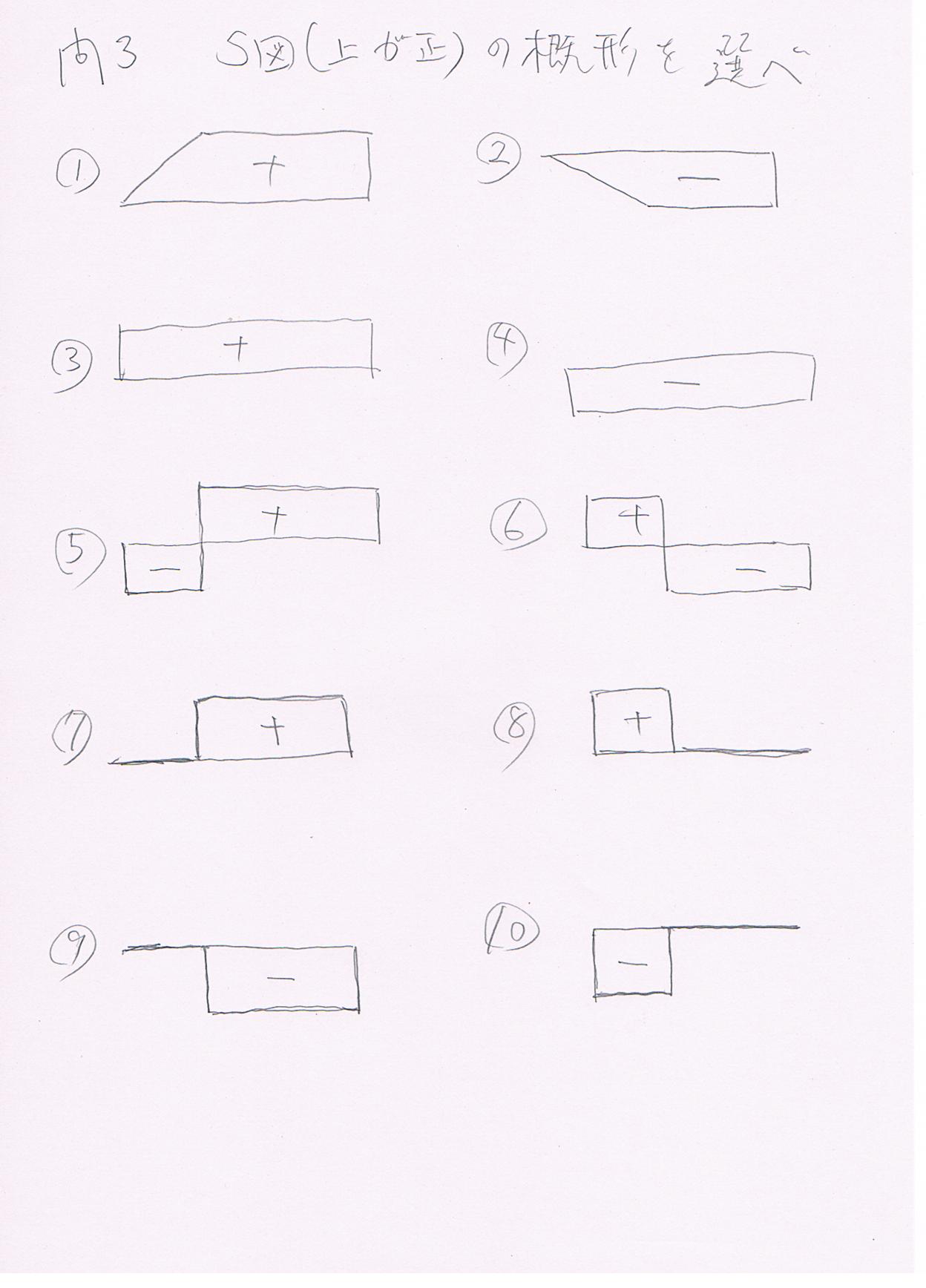

問3,

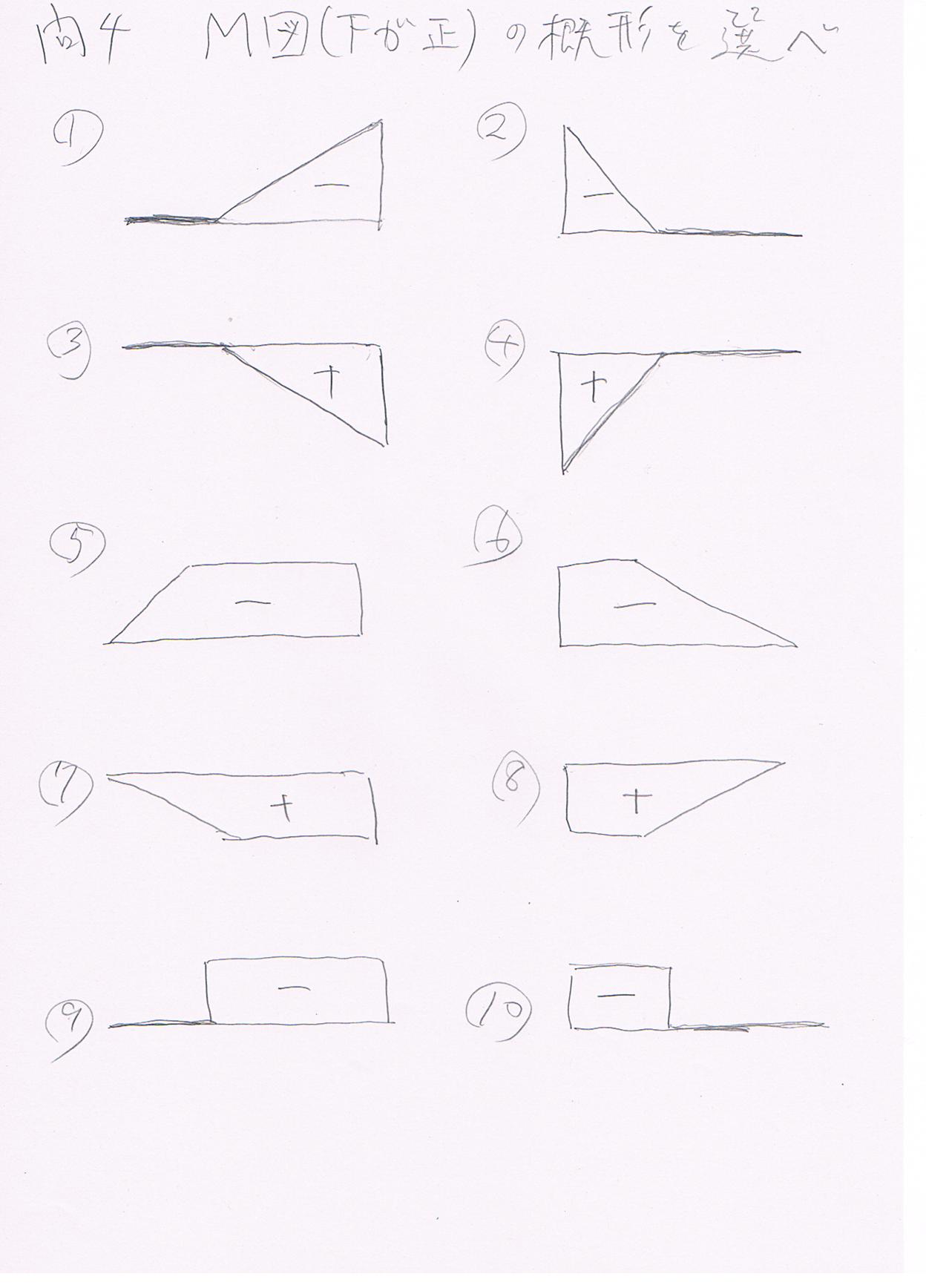

問4,

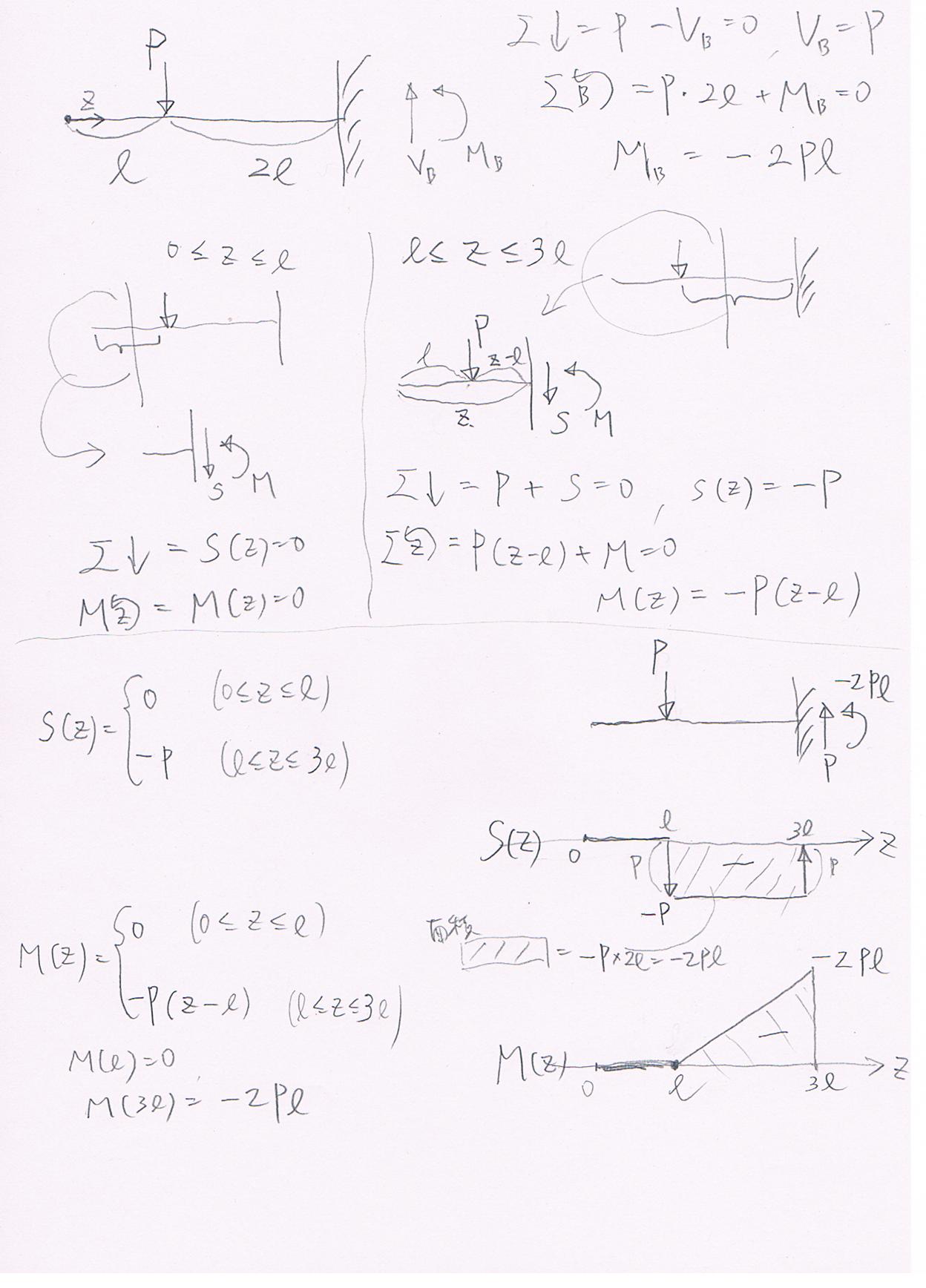

解答
-

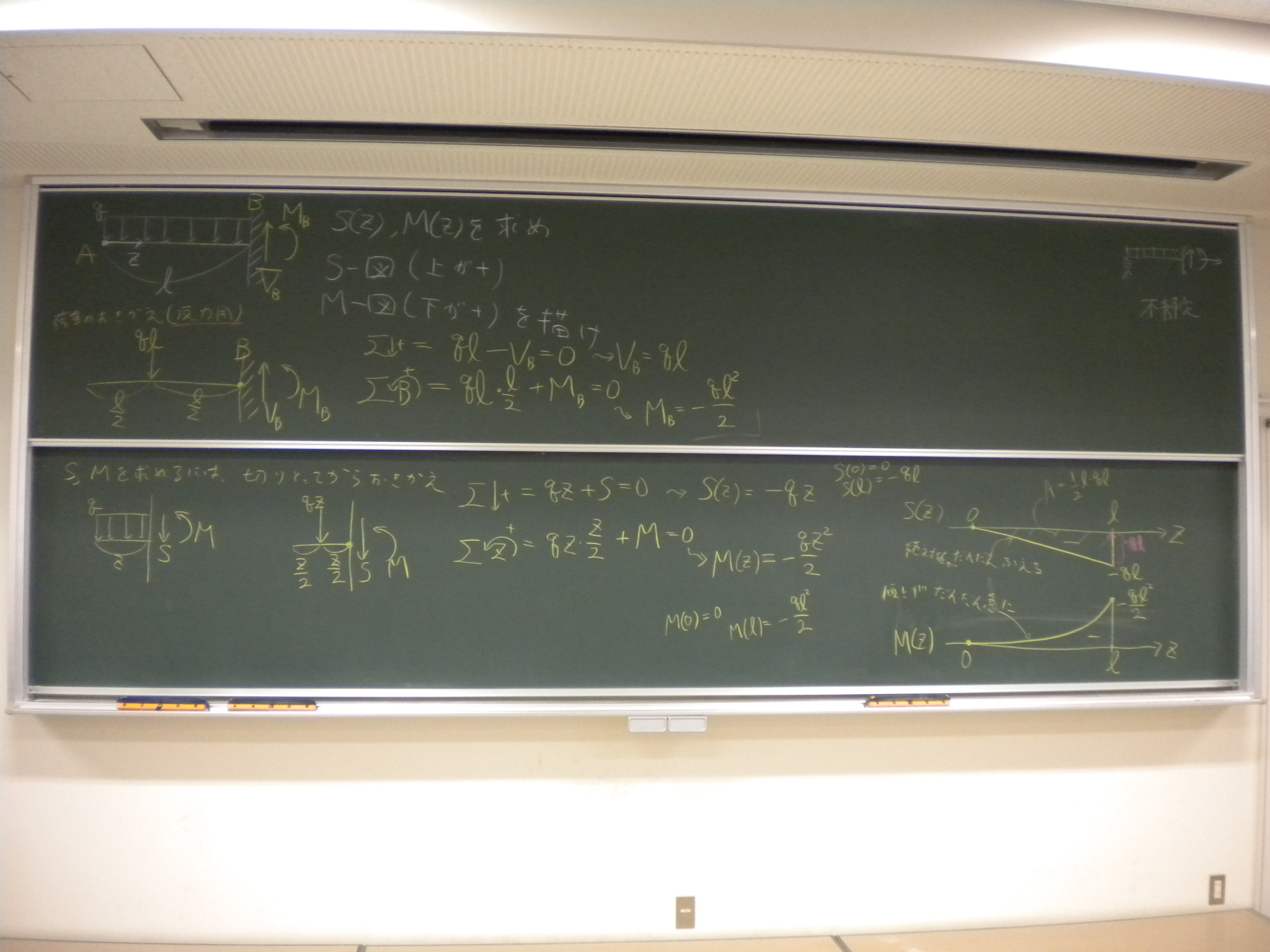

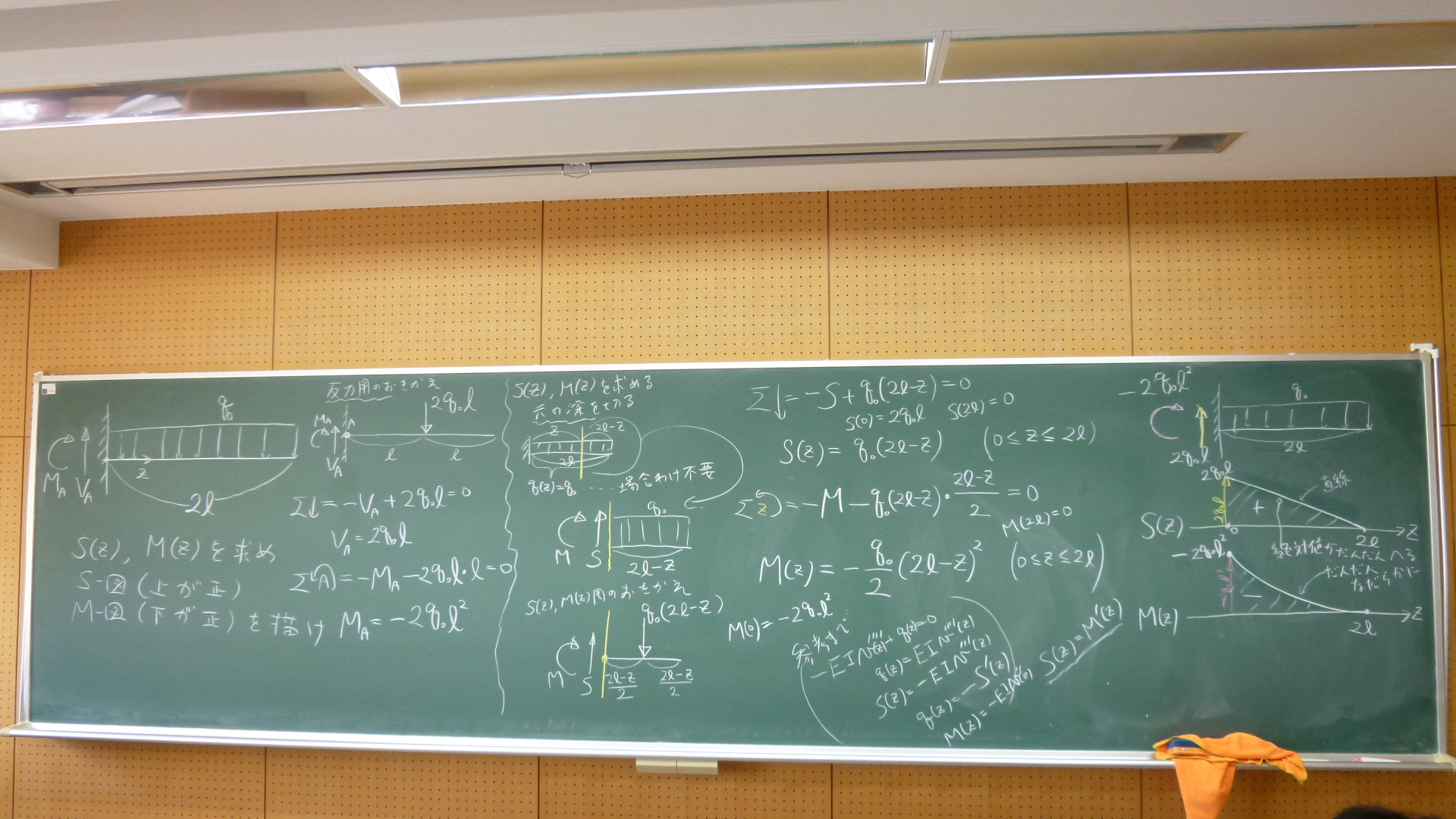

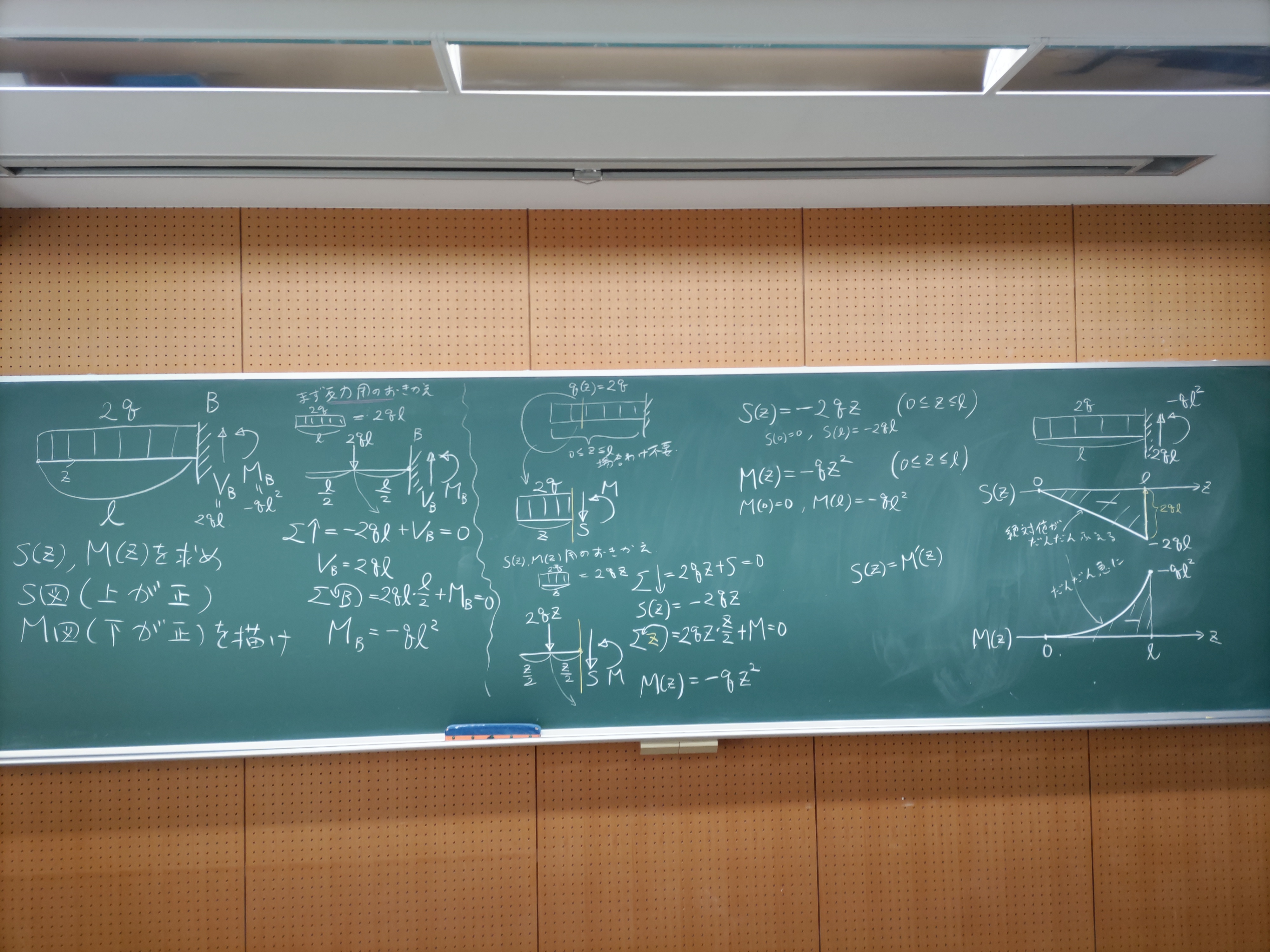

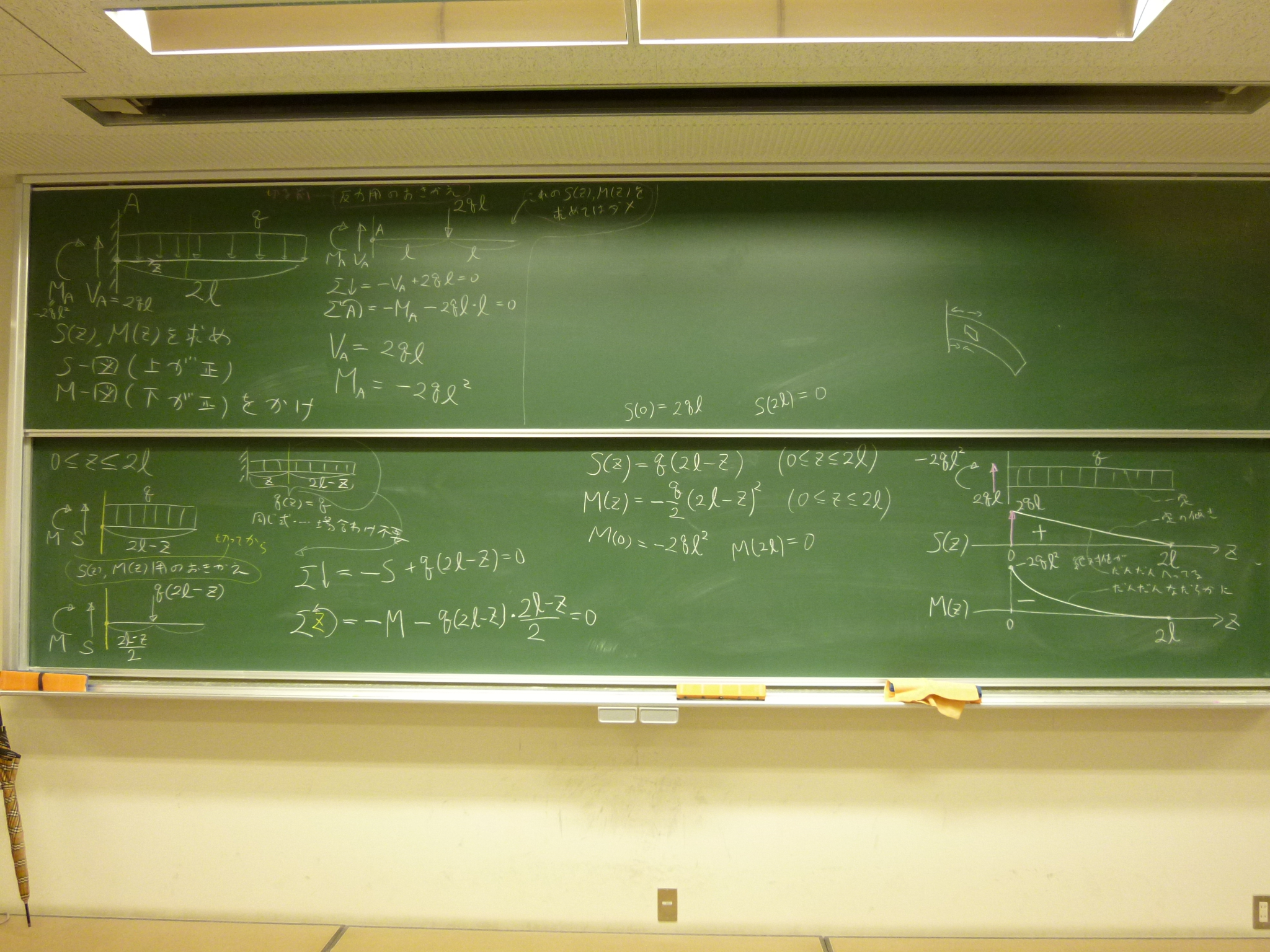

小テスト第7回

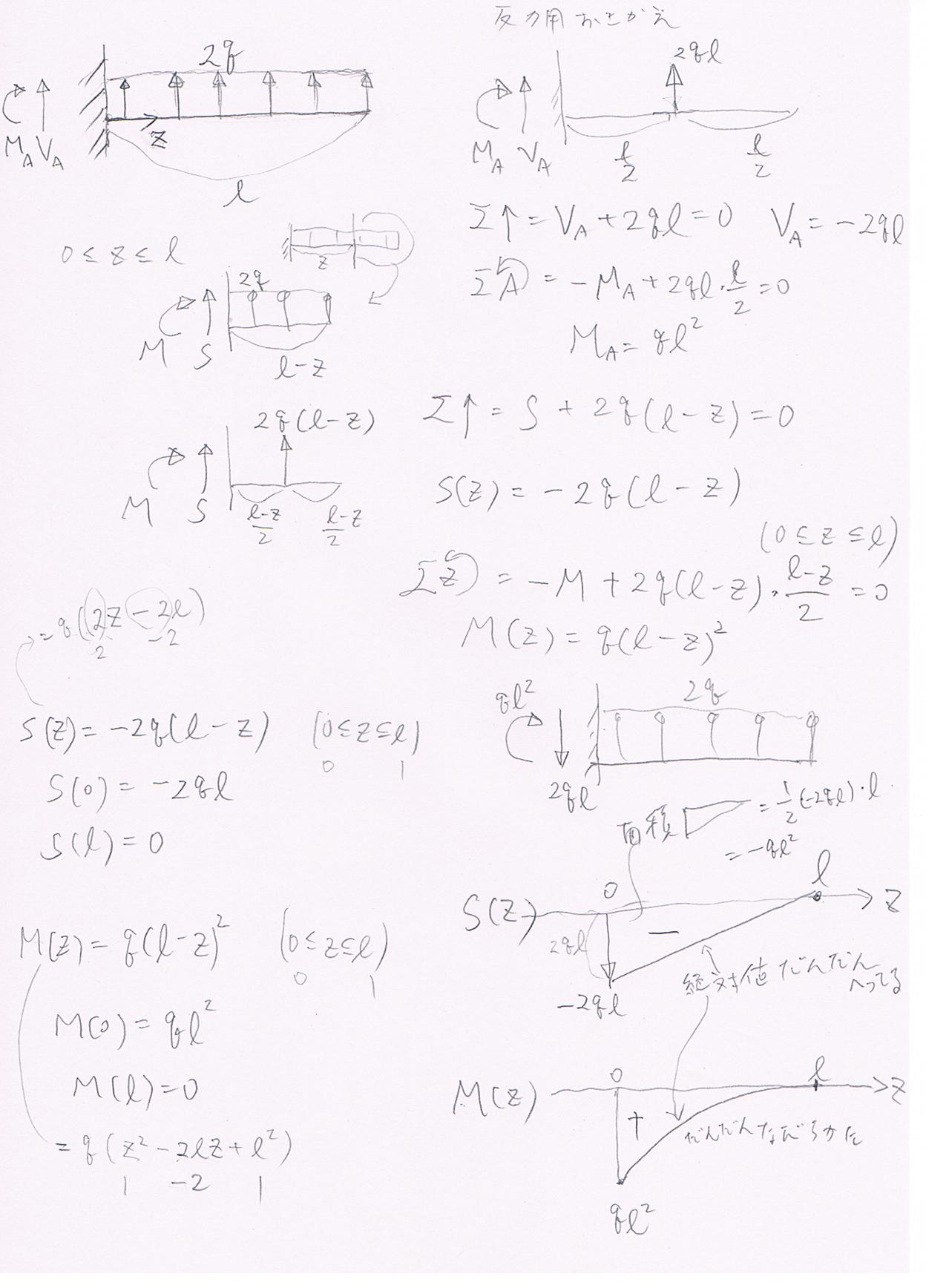

問,
解答
-

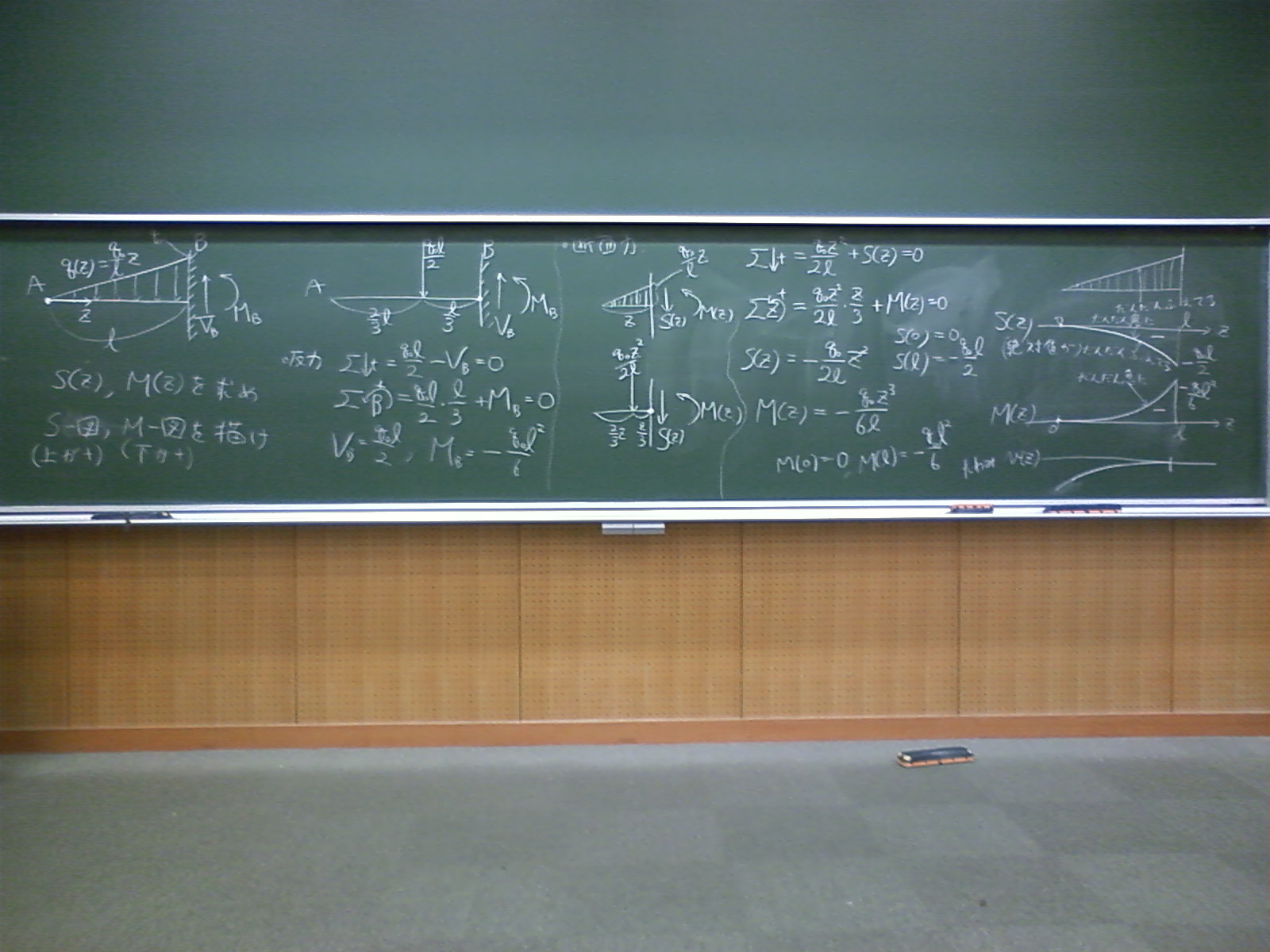

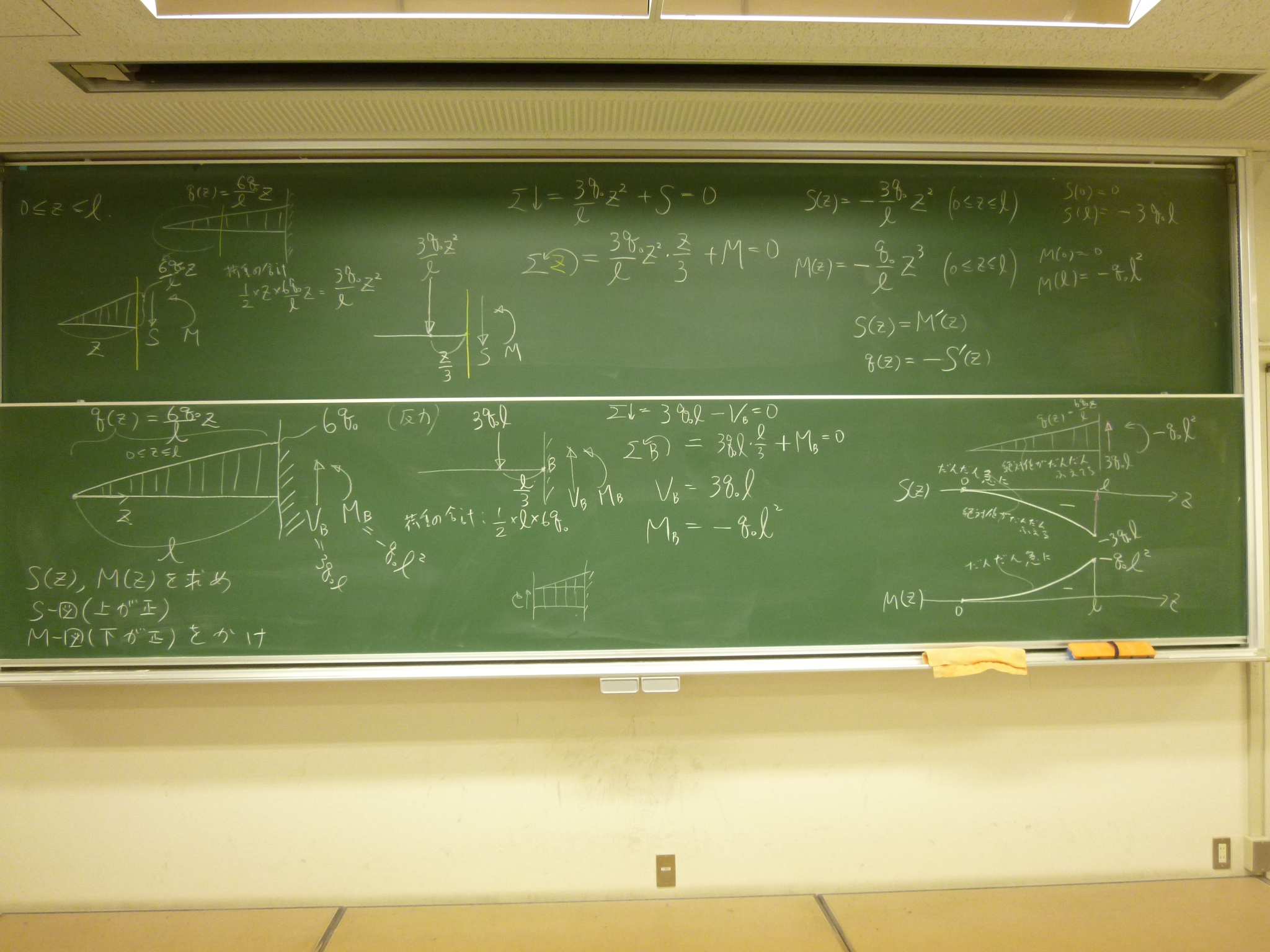

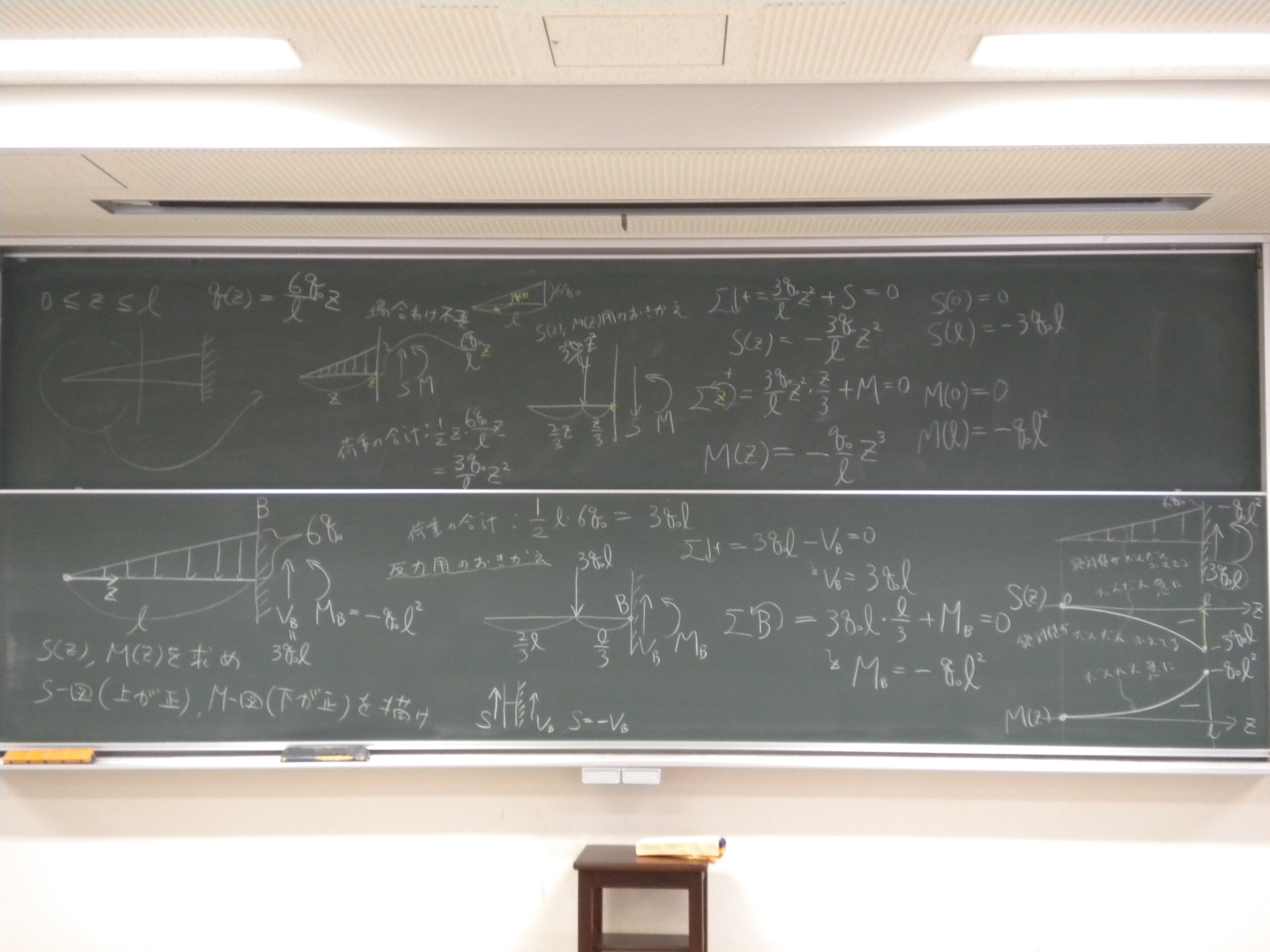

小テスト第8回
問題,
解答
-

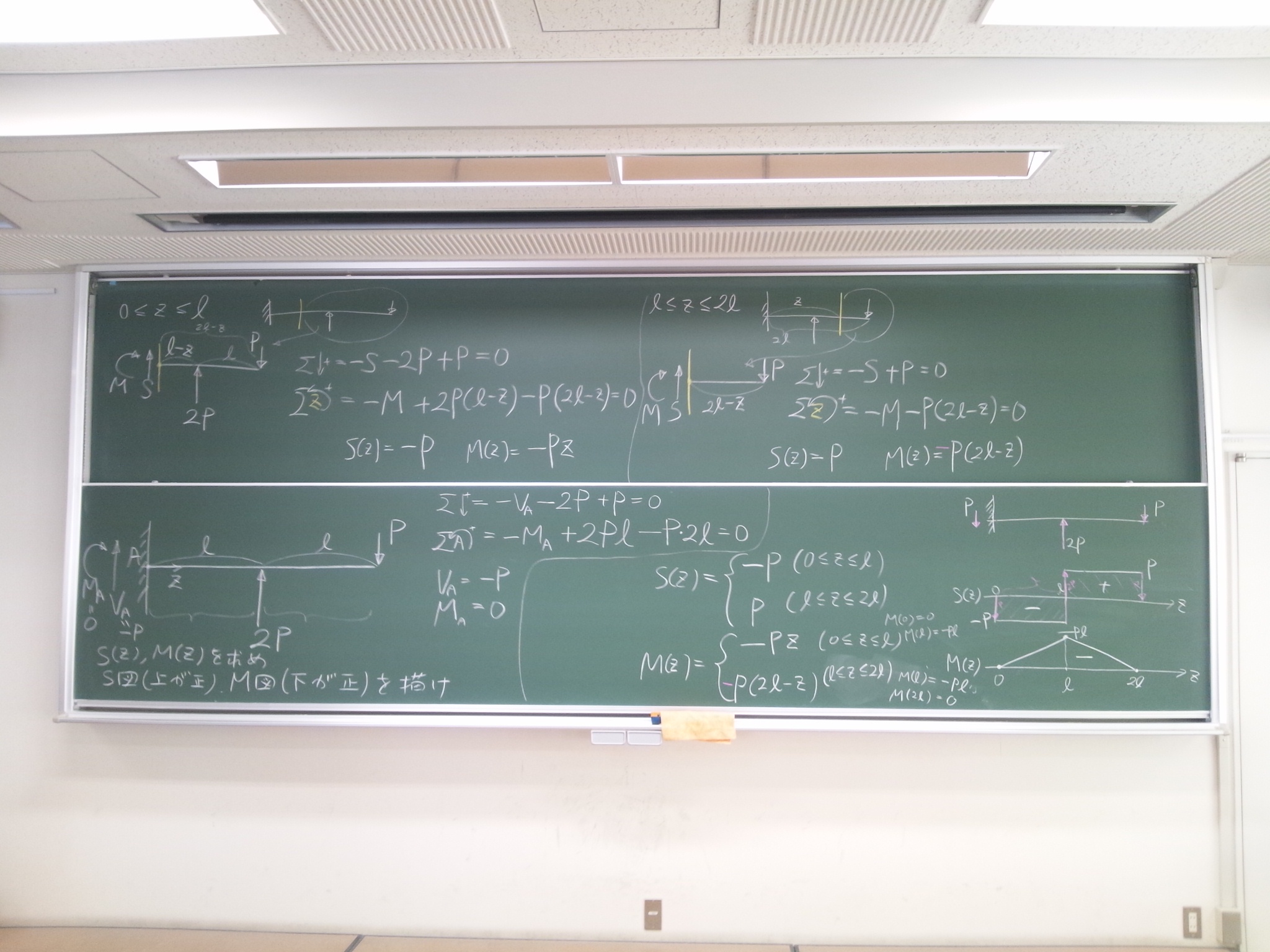

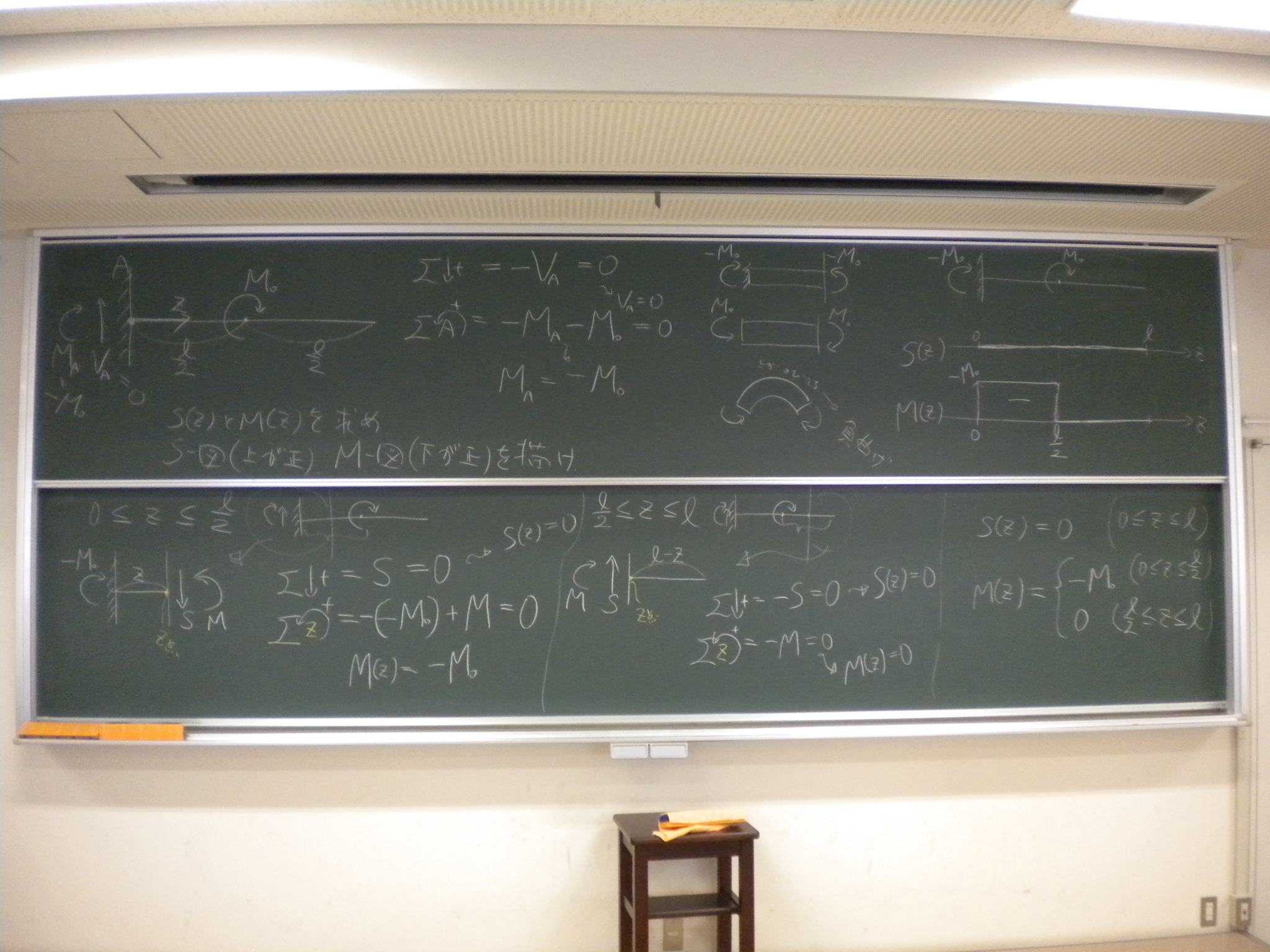

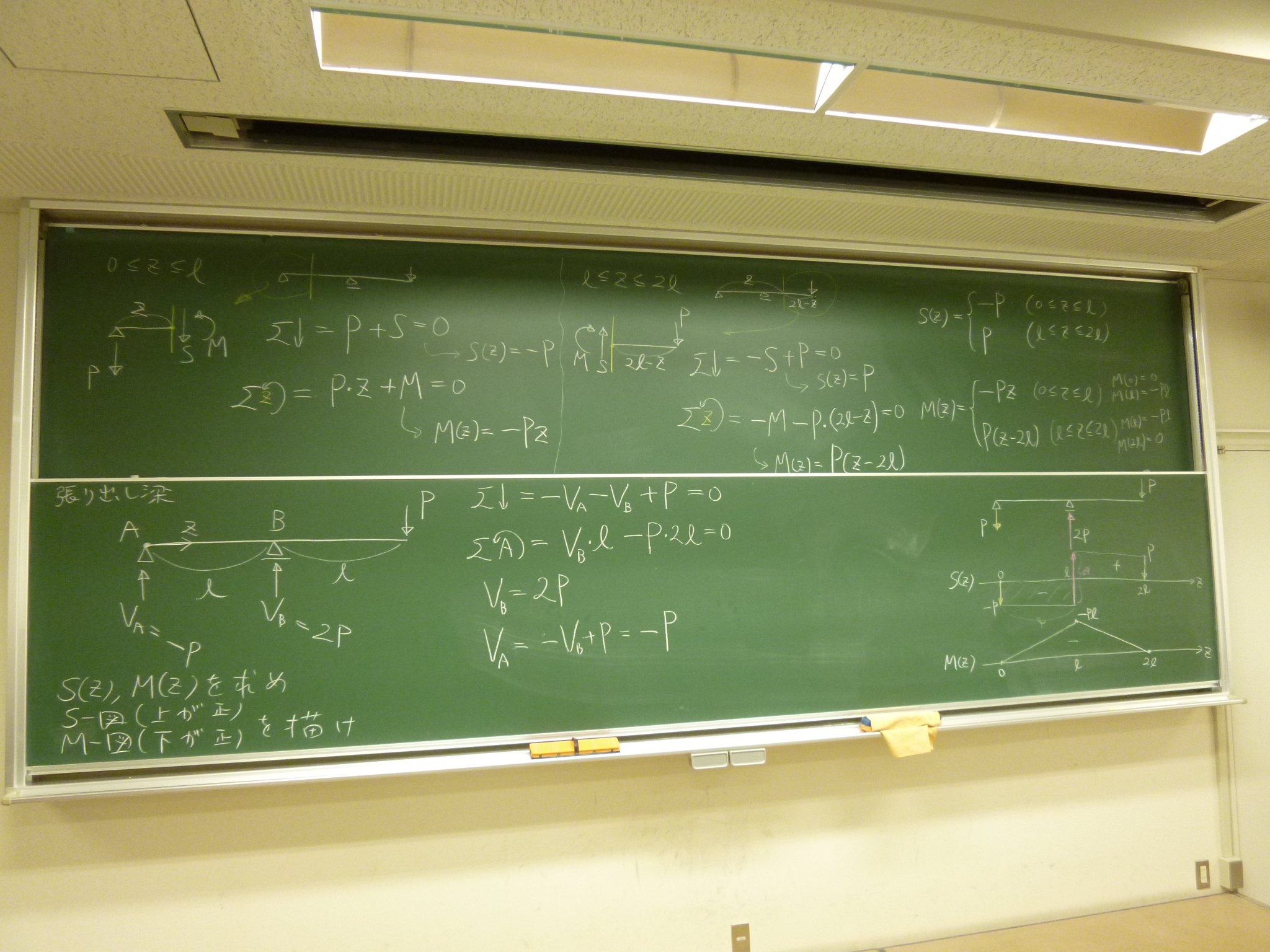

小テスト第9回
問1,

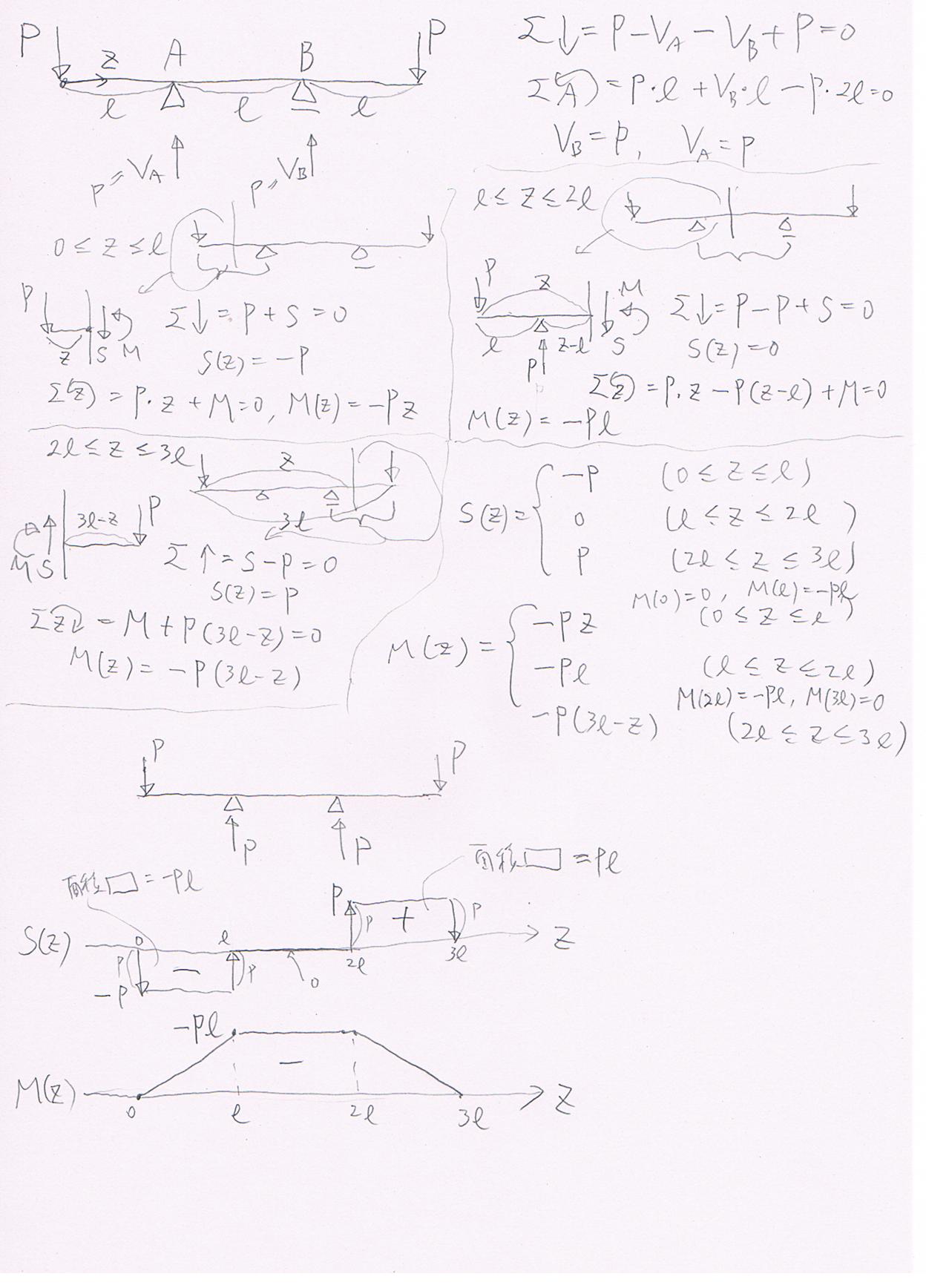

解答
-

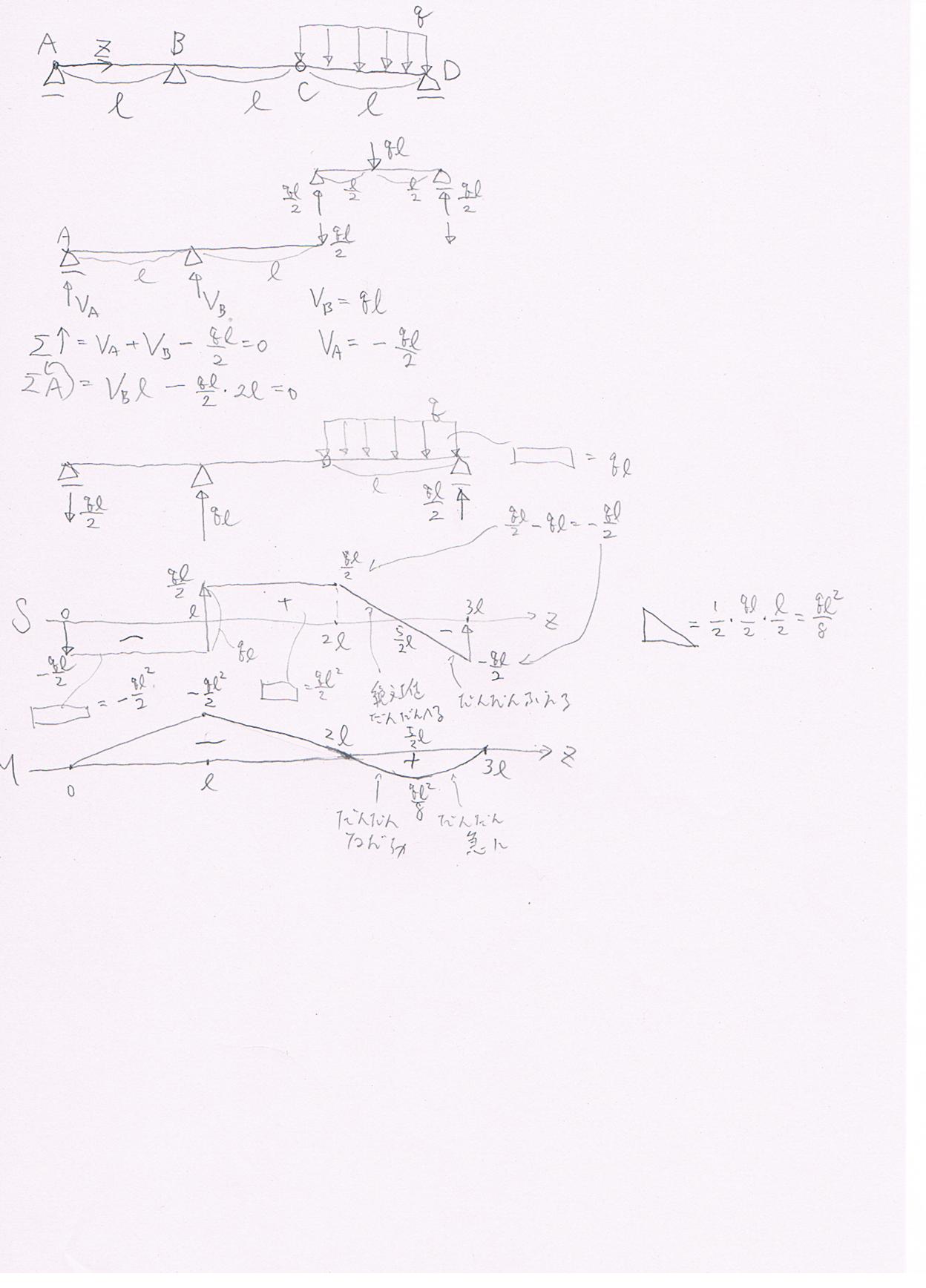

小テスト第10回：
問題,
解答
-

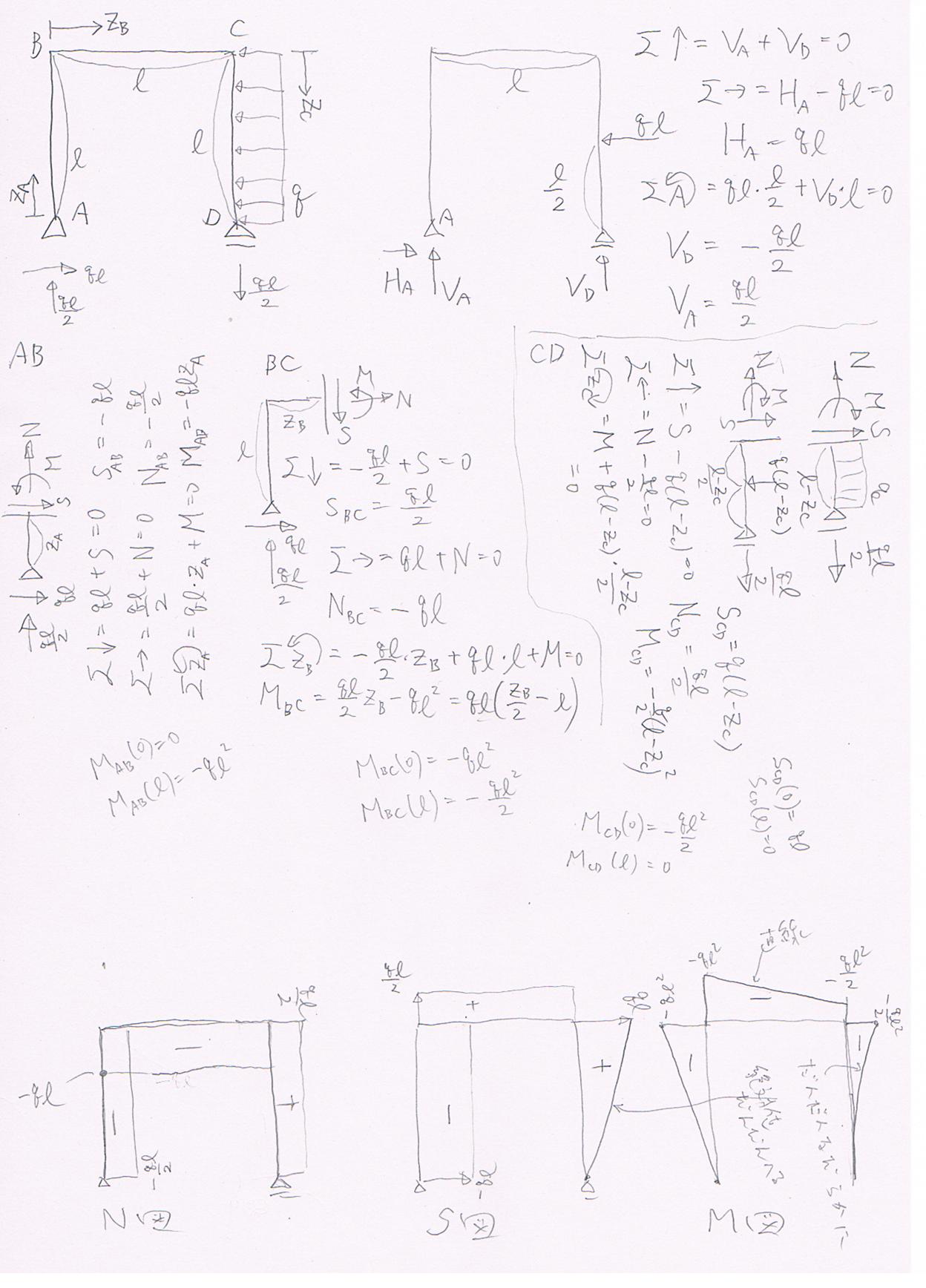

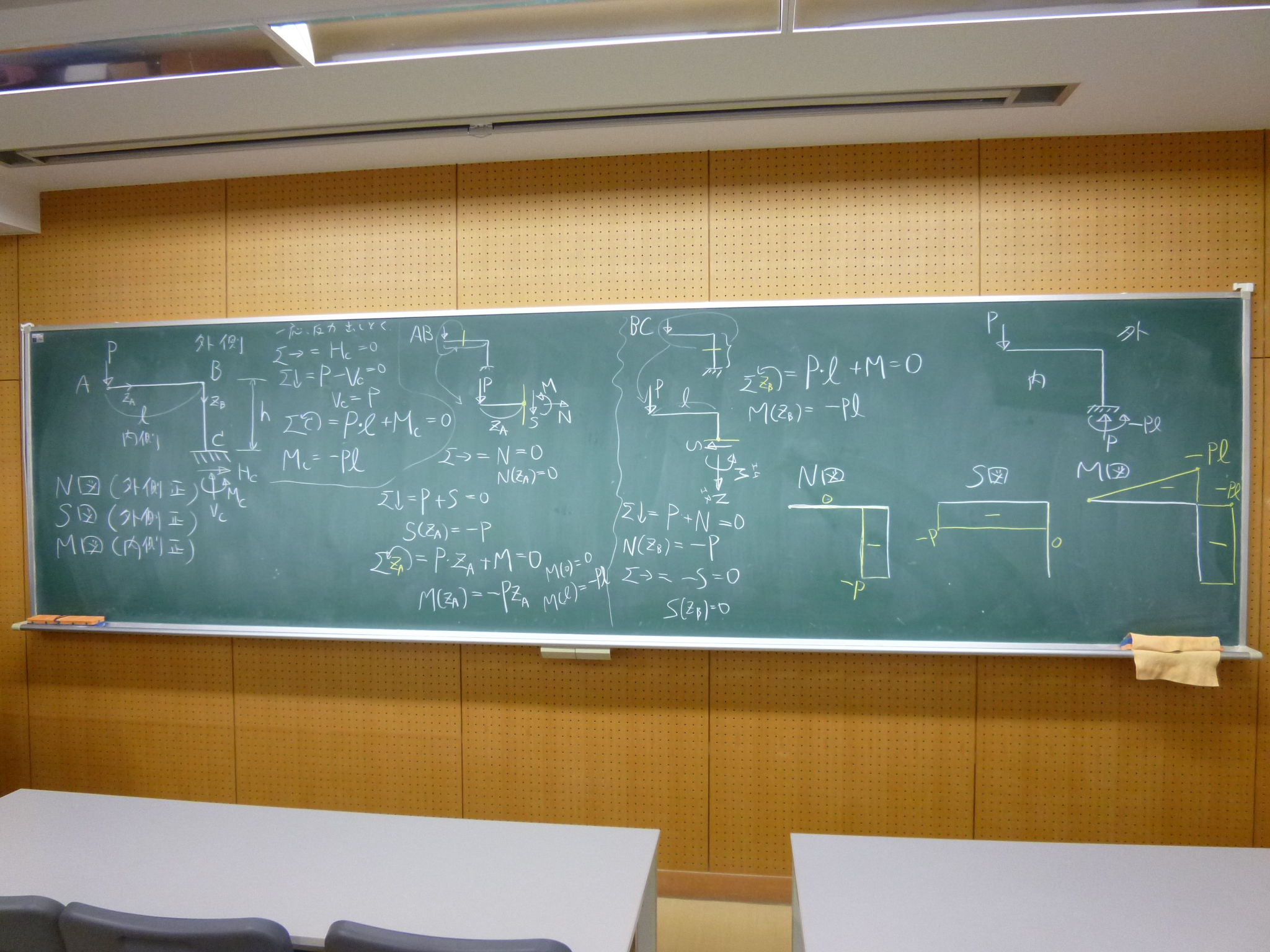

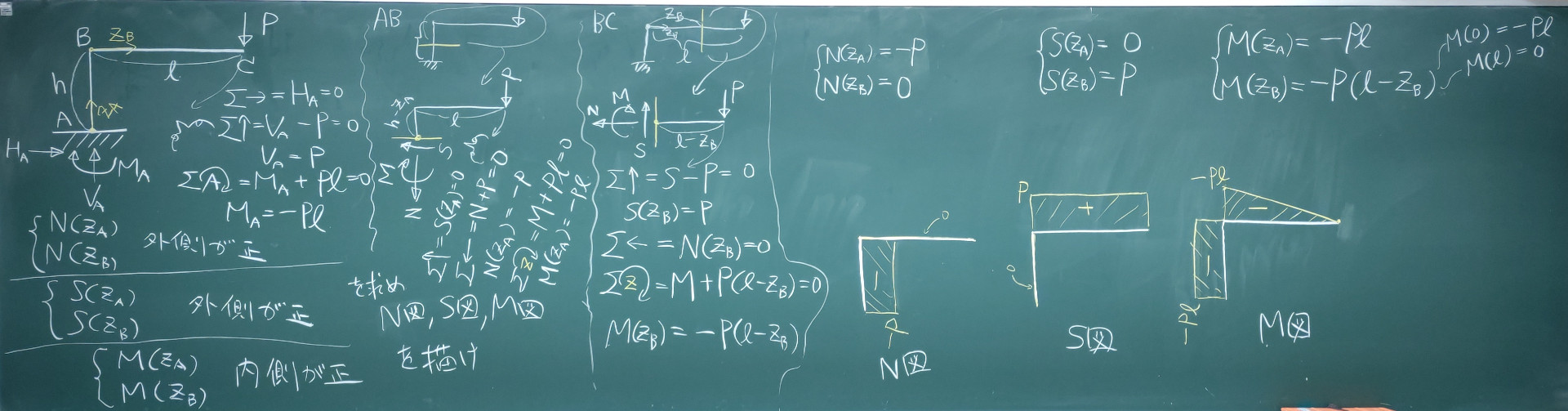

小テスト第11回：
問題,
解答
-

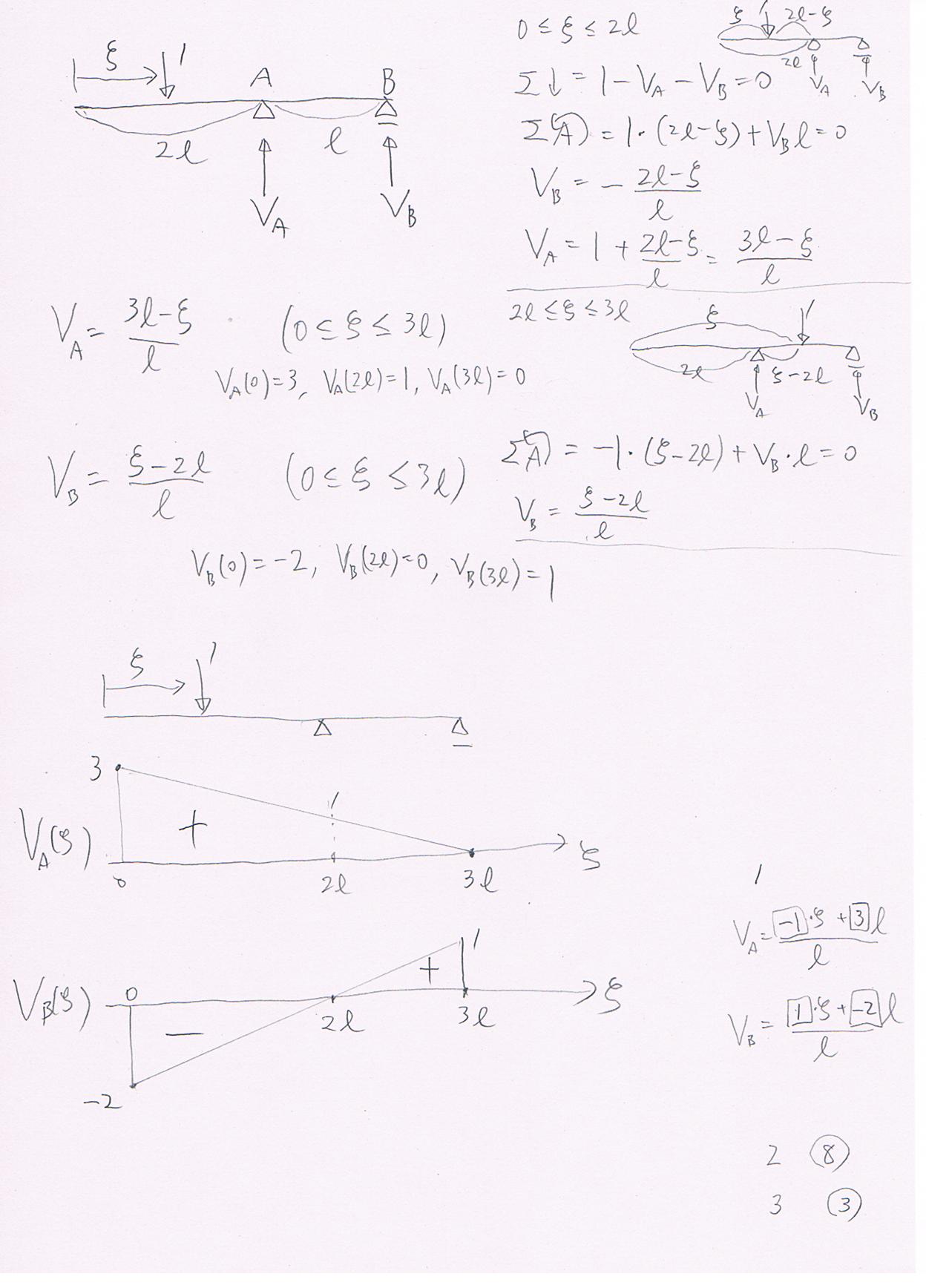

小テスト第12回：
問題,
解答
-

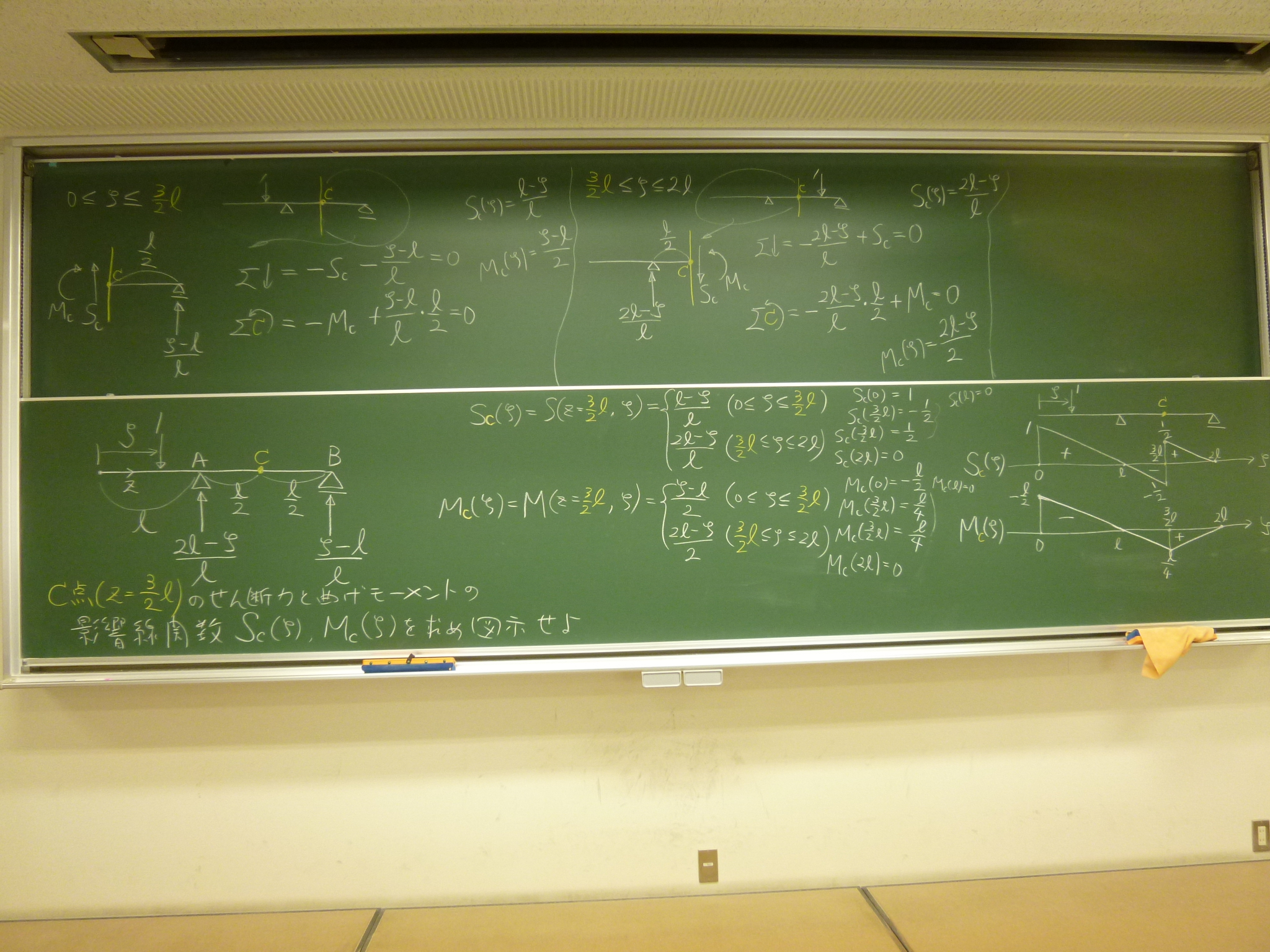

小テスト第13回

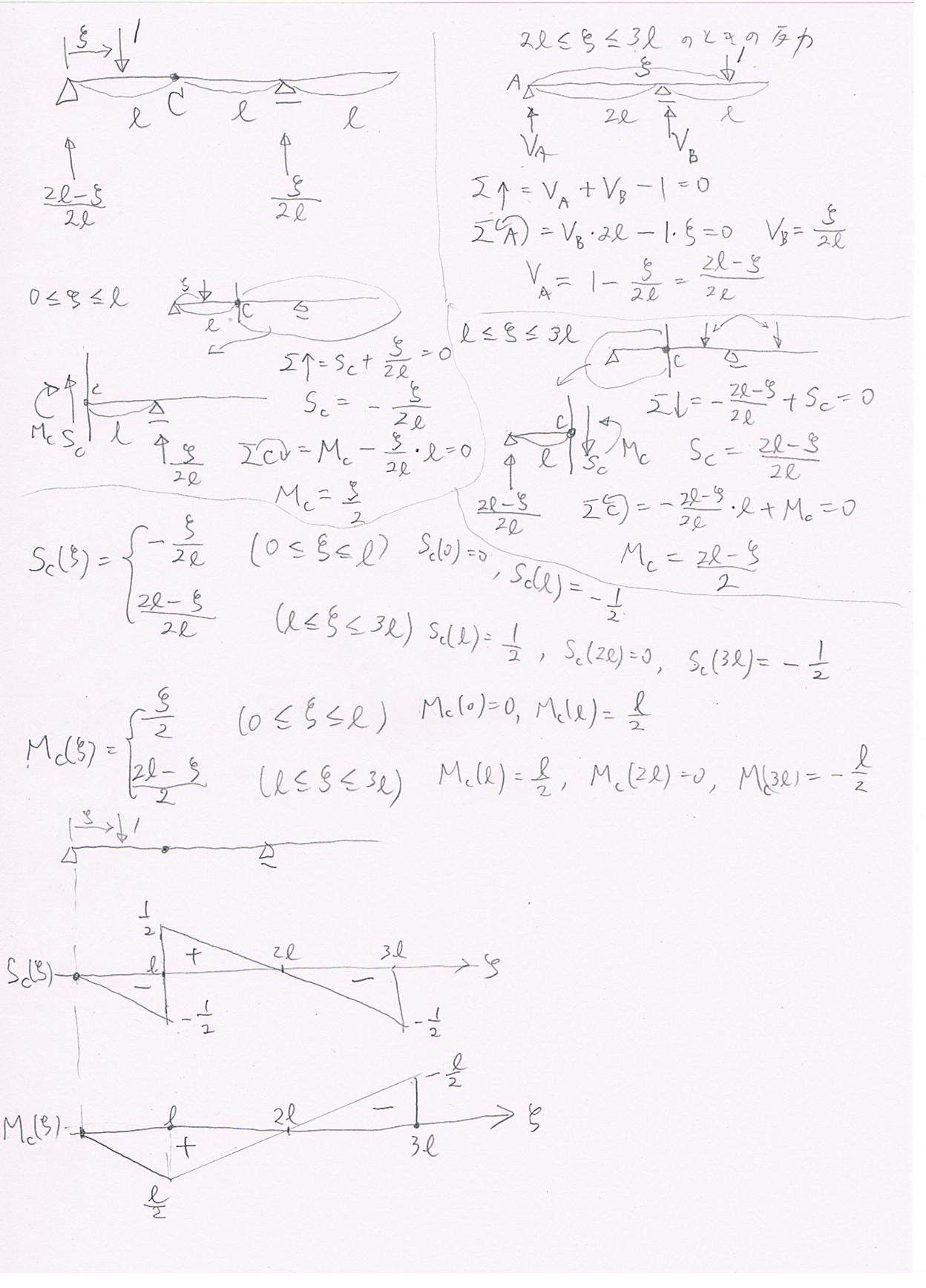

問題,
解答
-

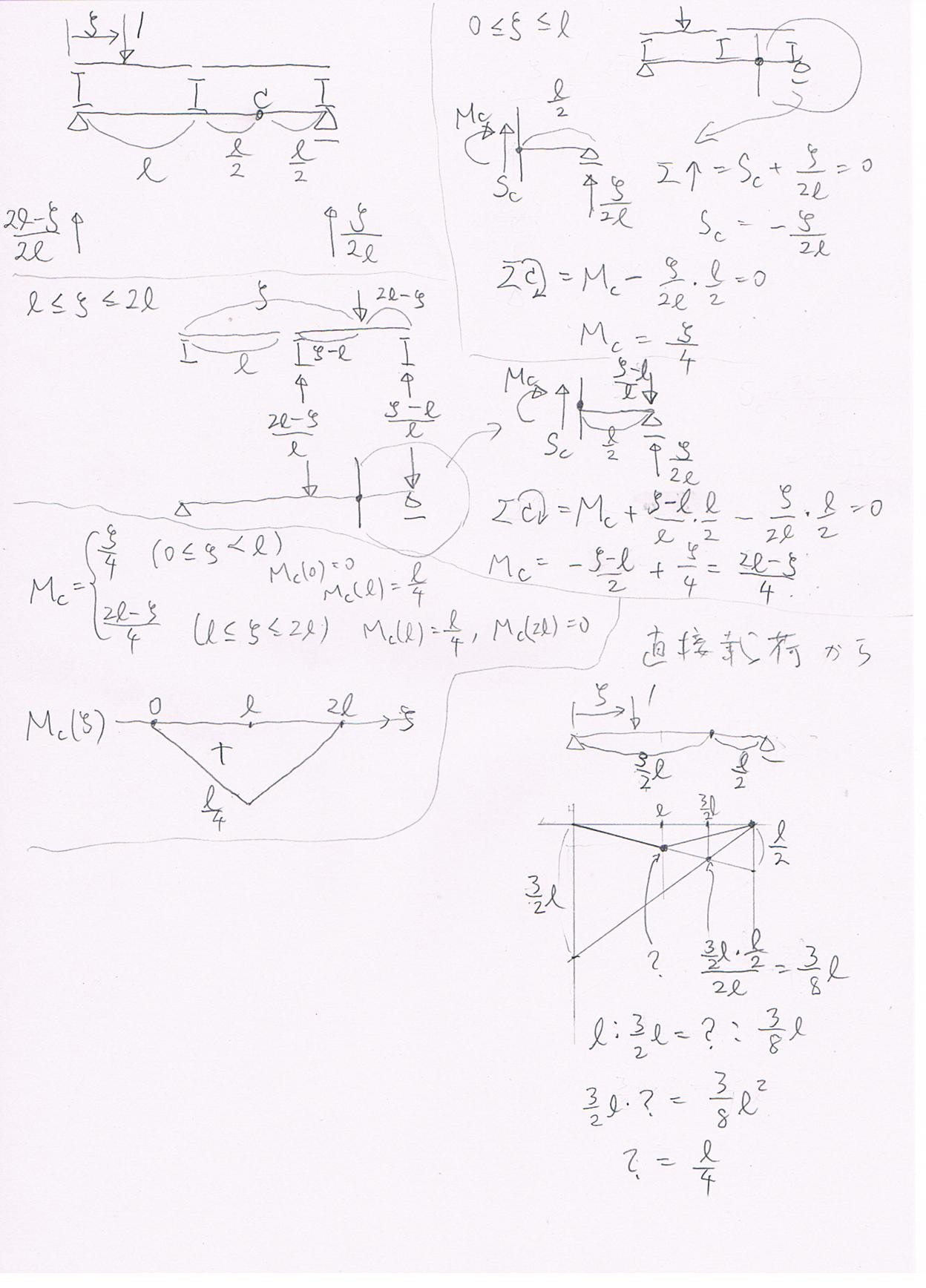

小テスト第14回
問題,
解答
-
小テスト第15回

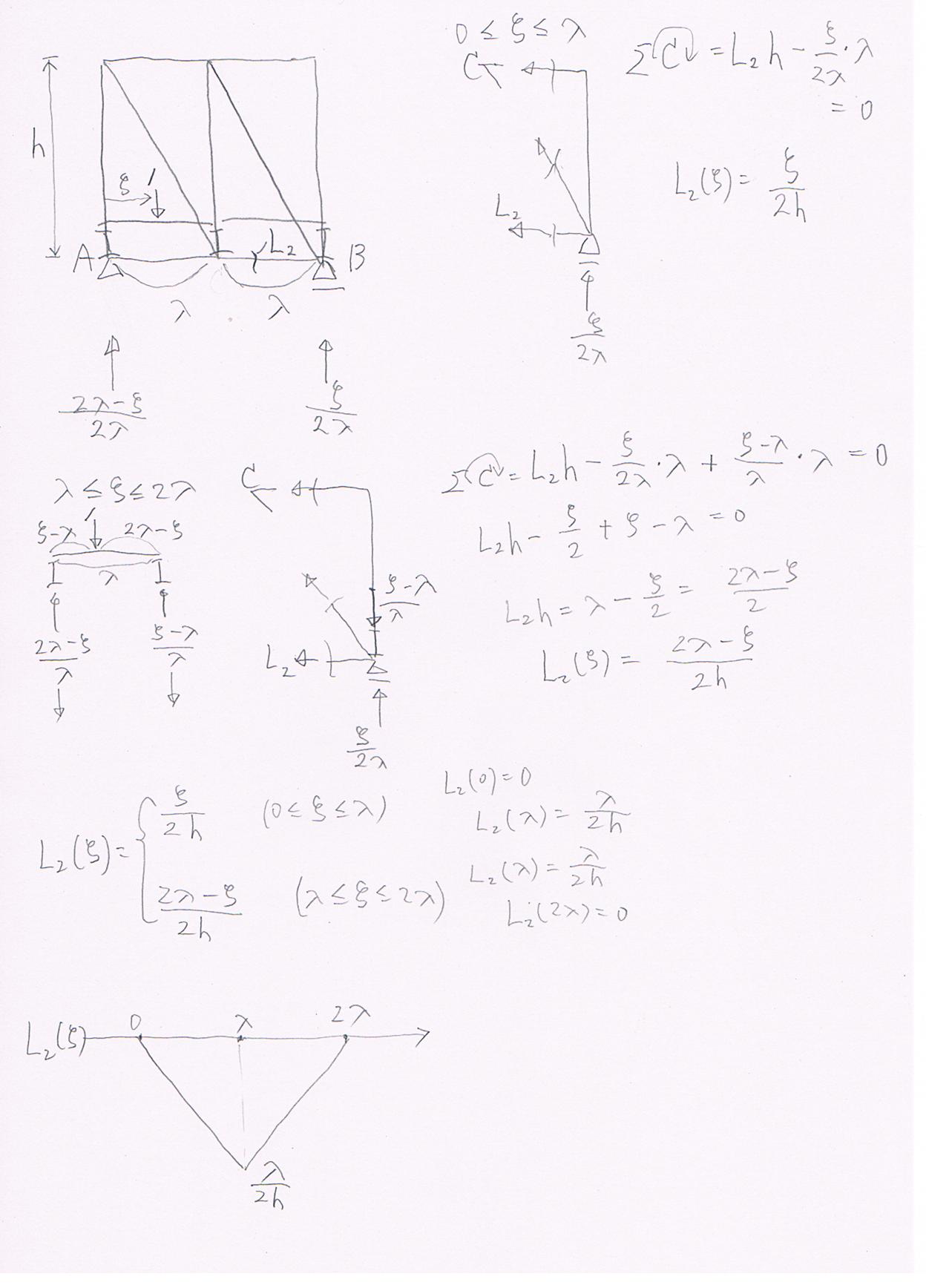

問題,
解答
-
2020年度オンライン授業テキスト
-

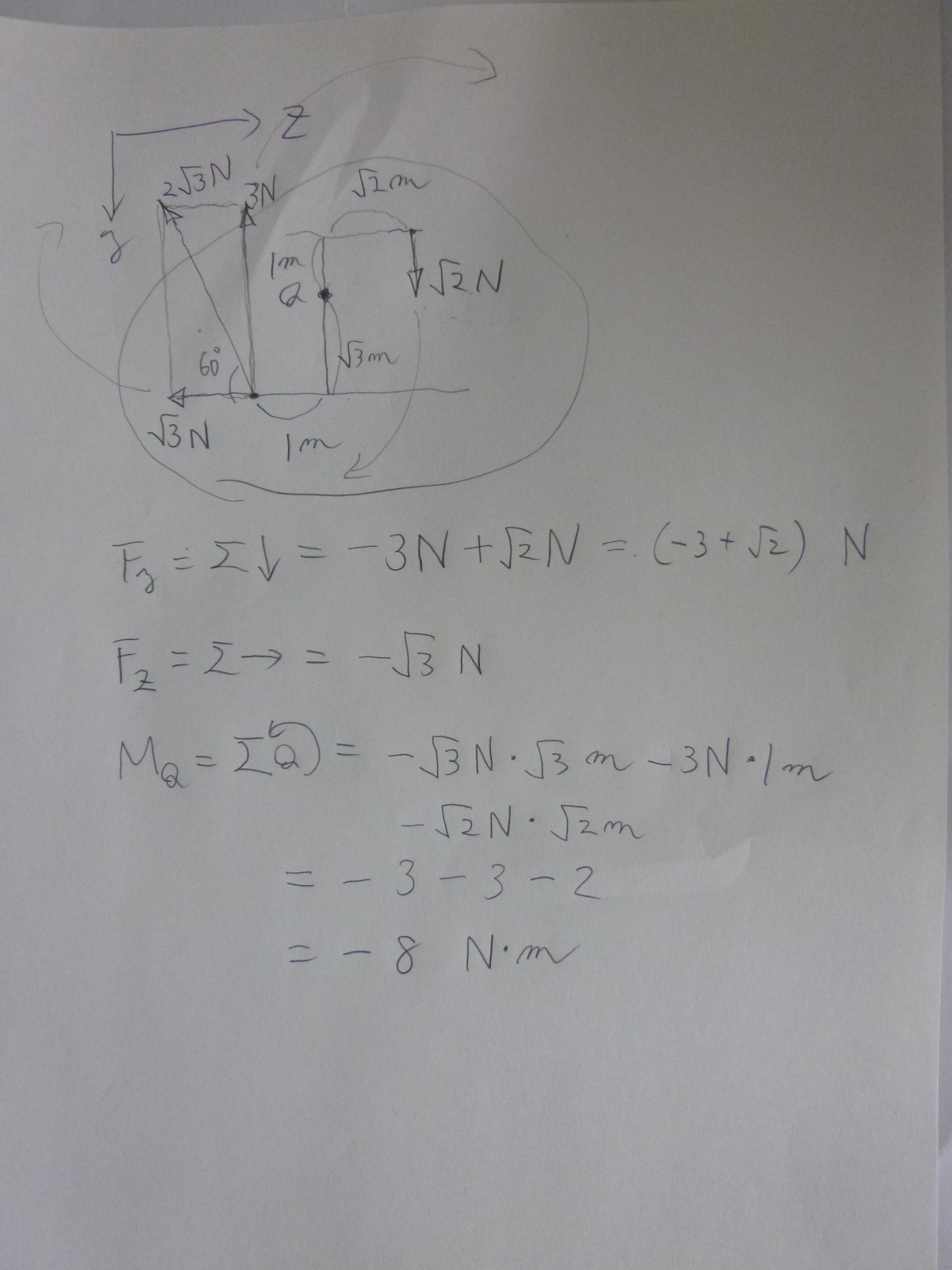

小テスト第1回
問1,
問2,

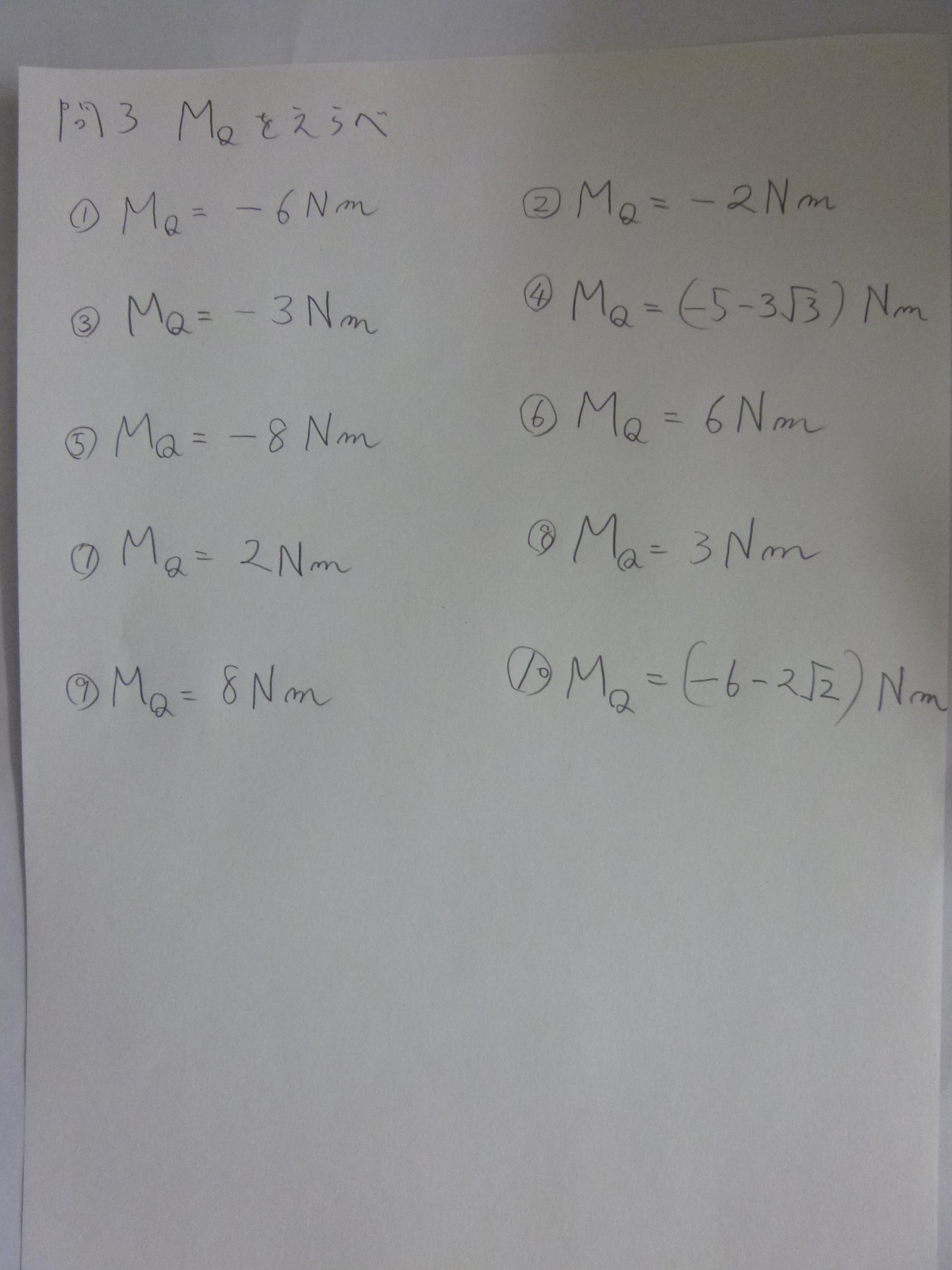

問3,
解答
-
小テスト第2回
問1,
問2,
問3,
解答
-
小テスト第3回

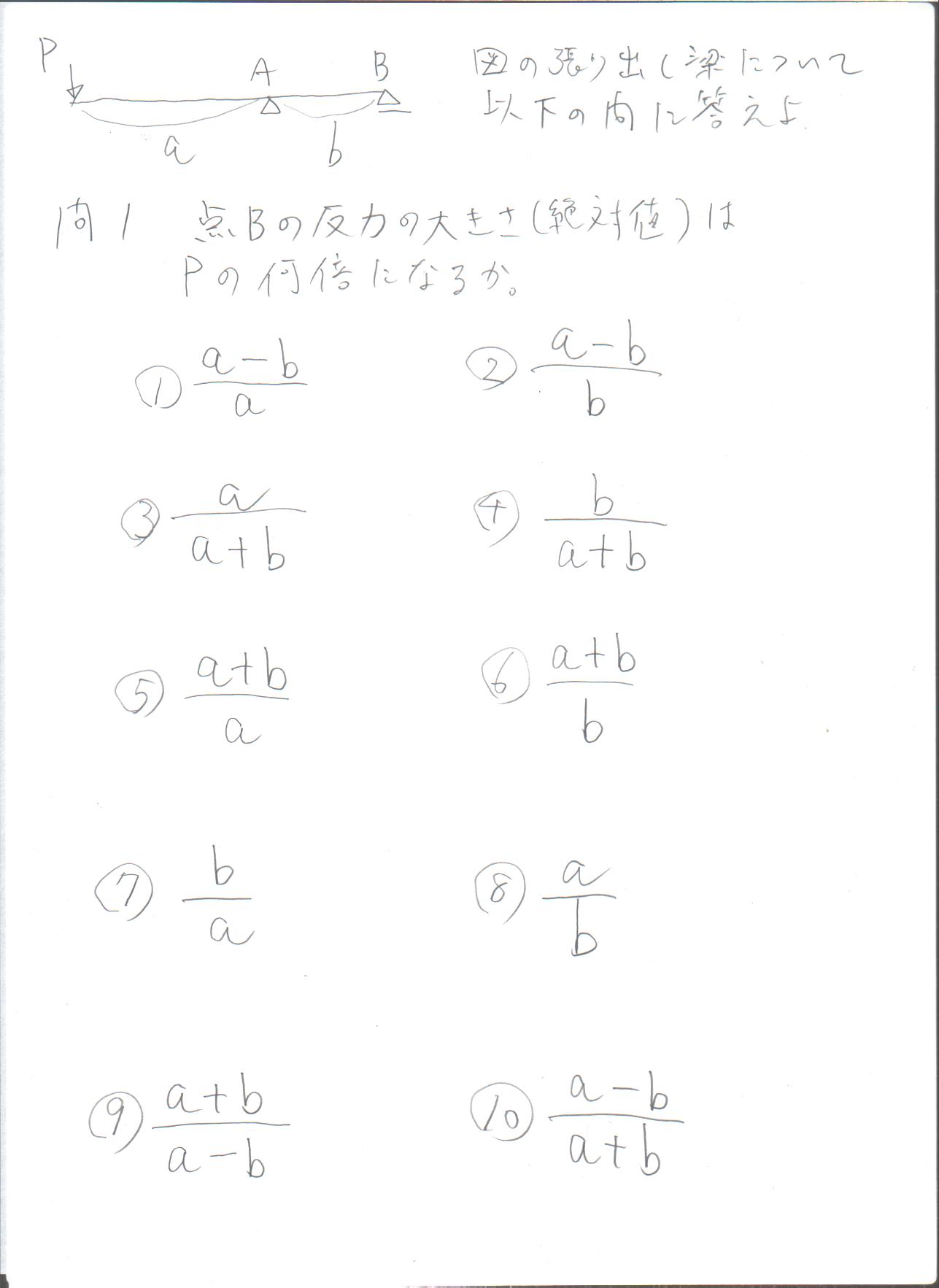

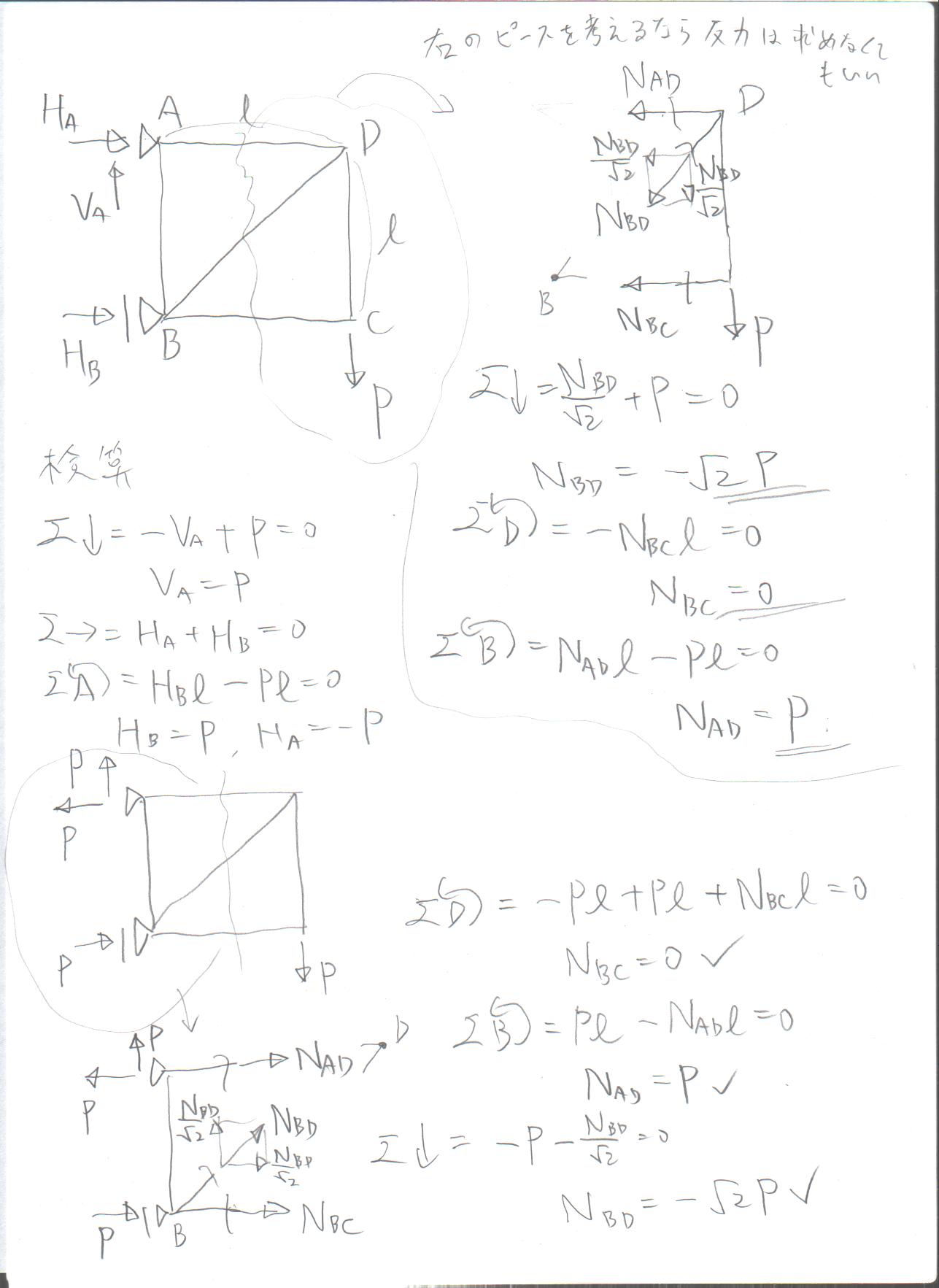

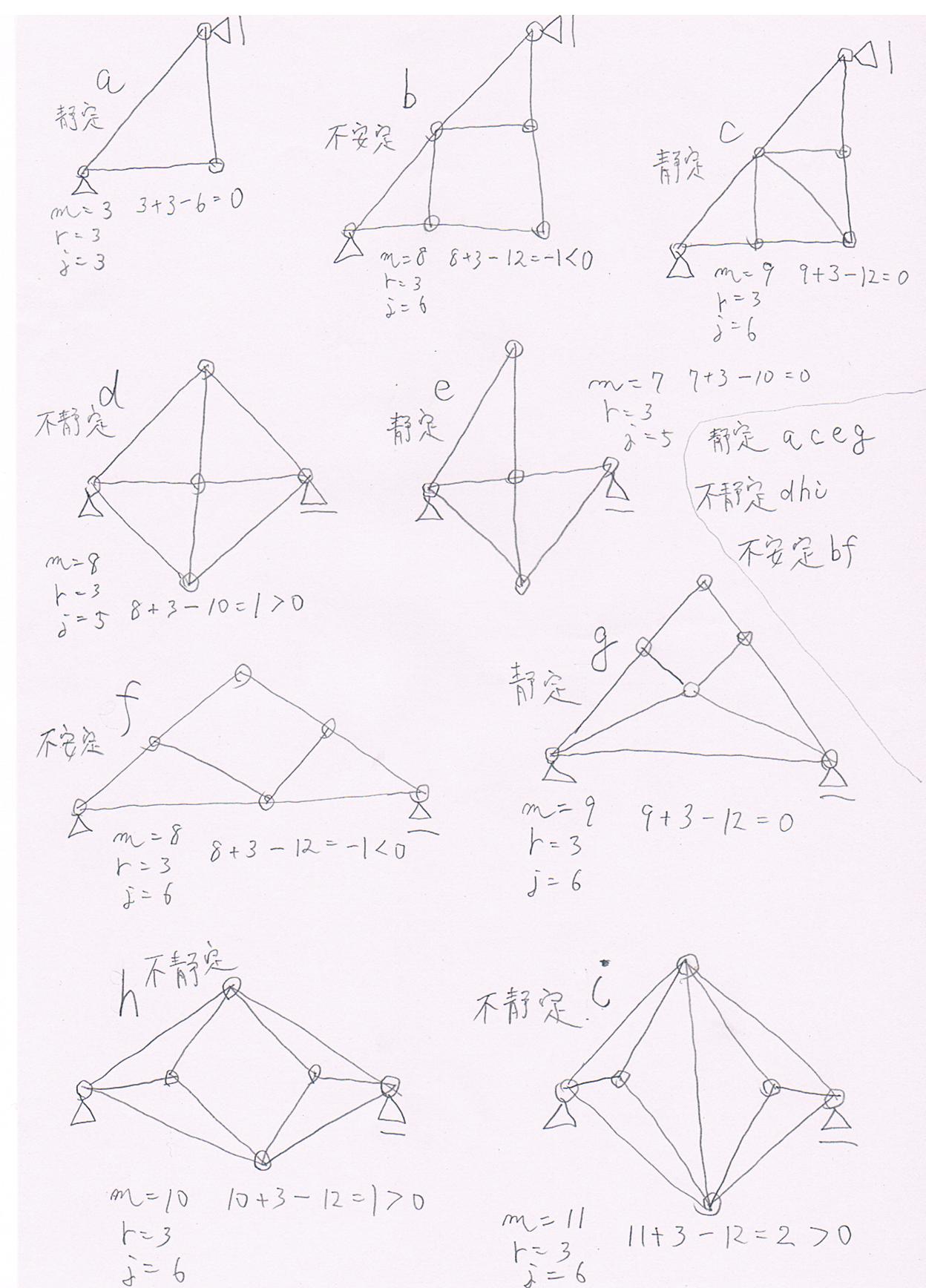

問1,
解答
-

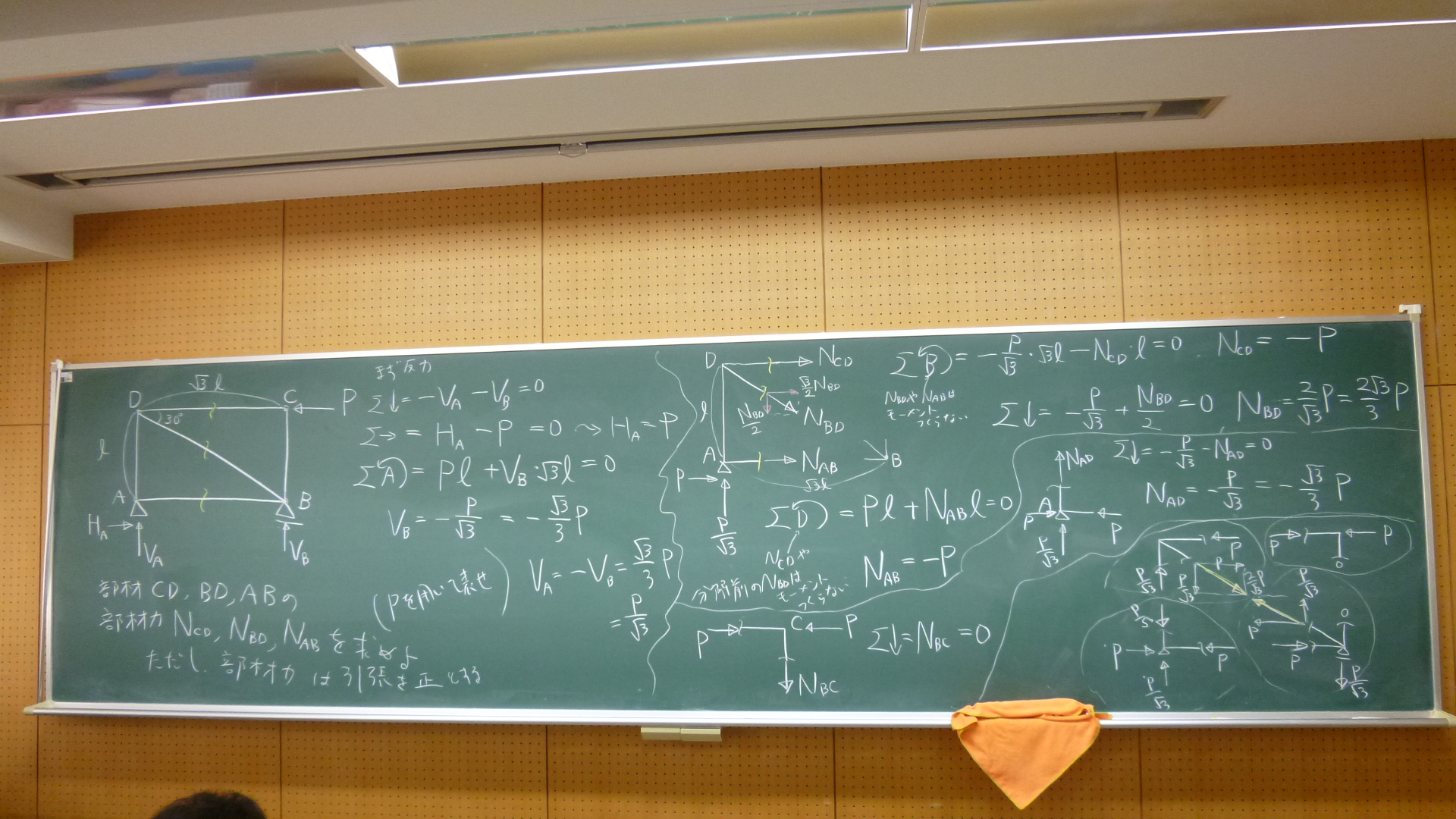

小テスト第4回

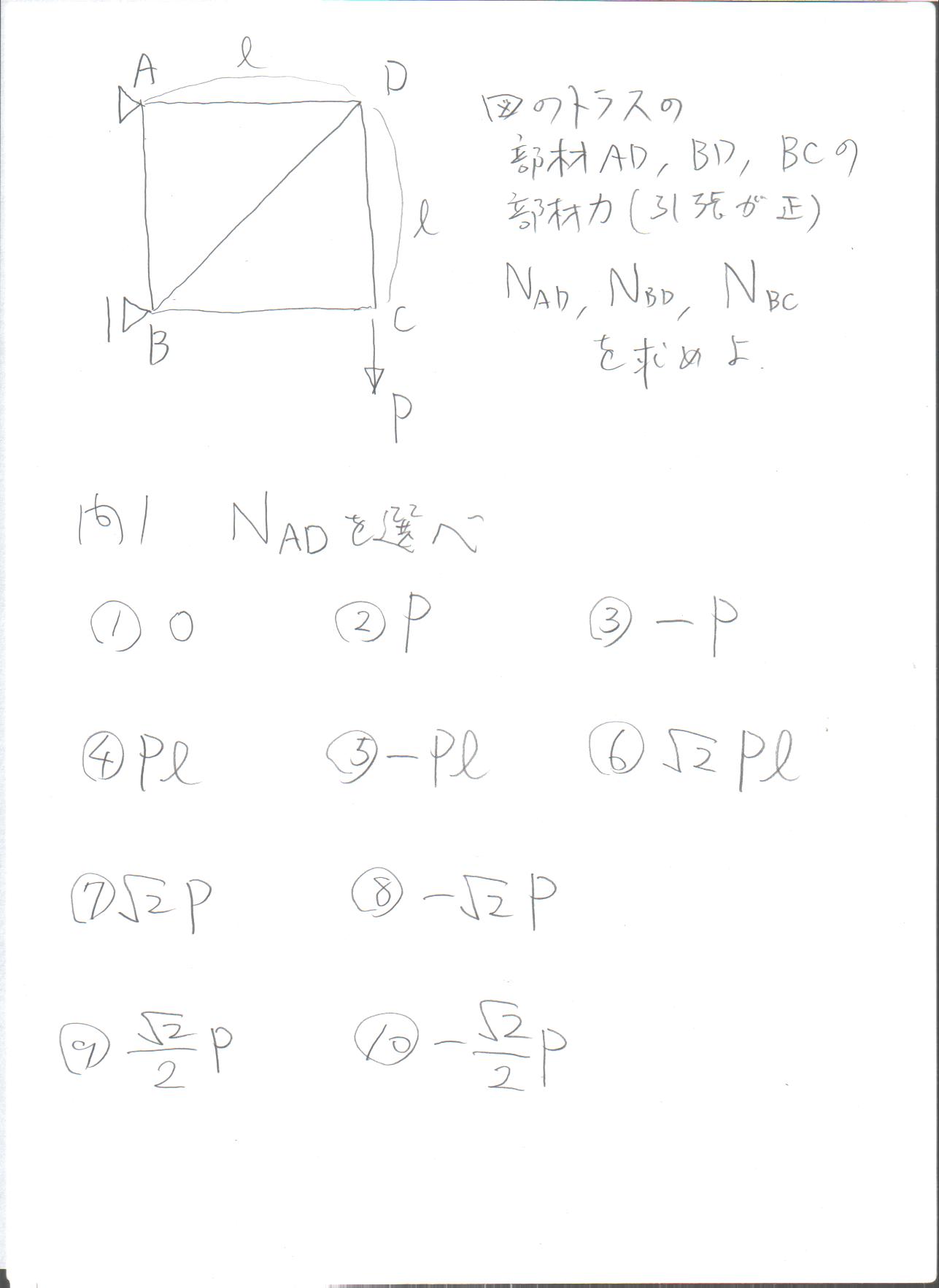

問1,

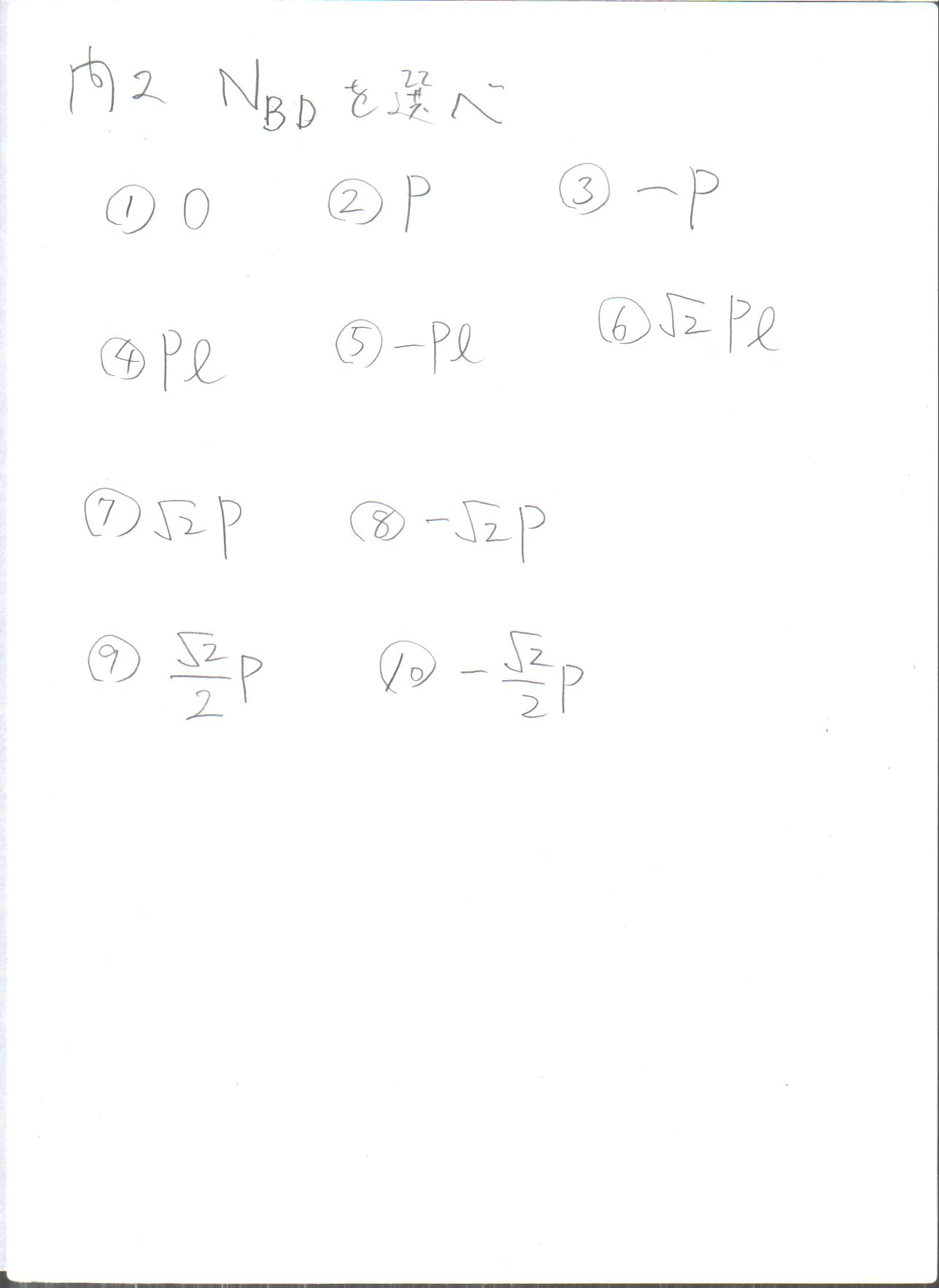

問2,

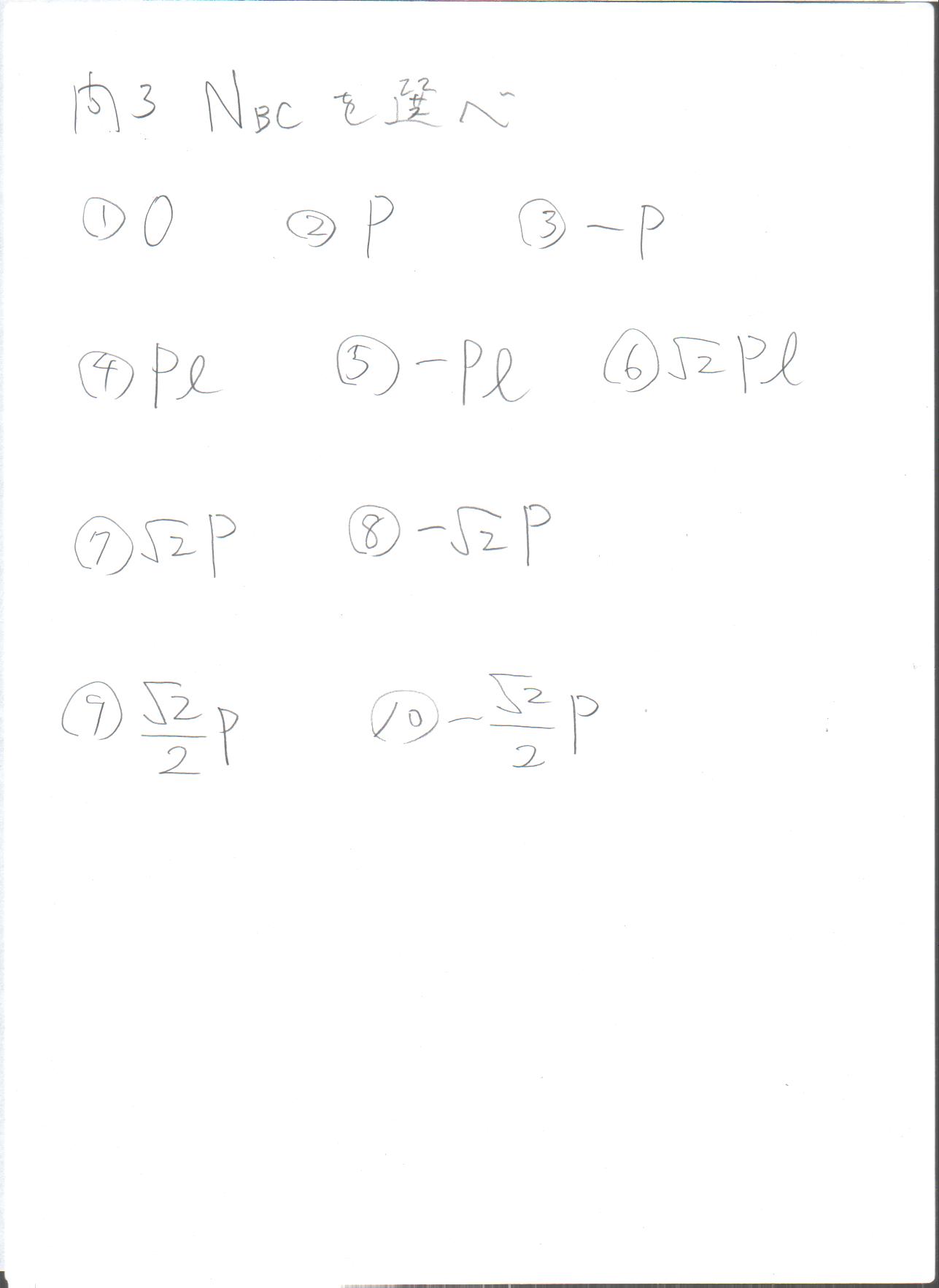

問3,
解答
-
小テスト第5回
問1,
問2,

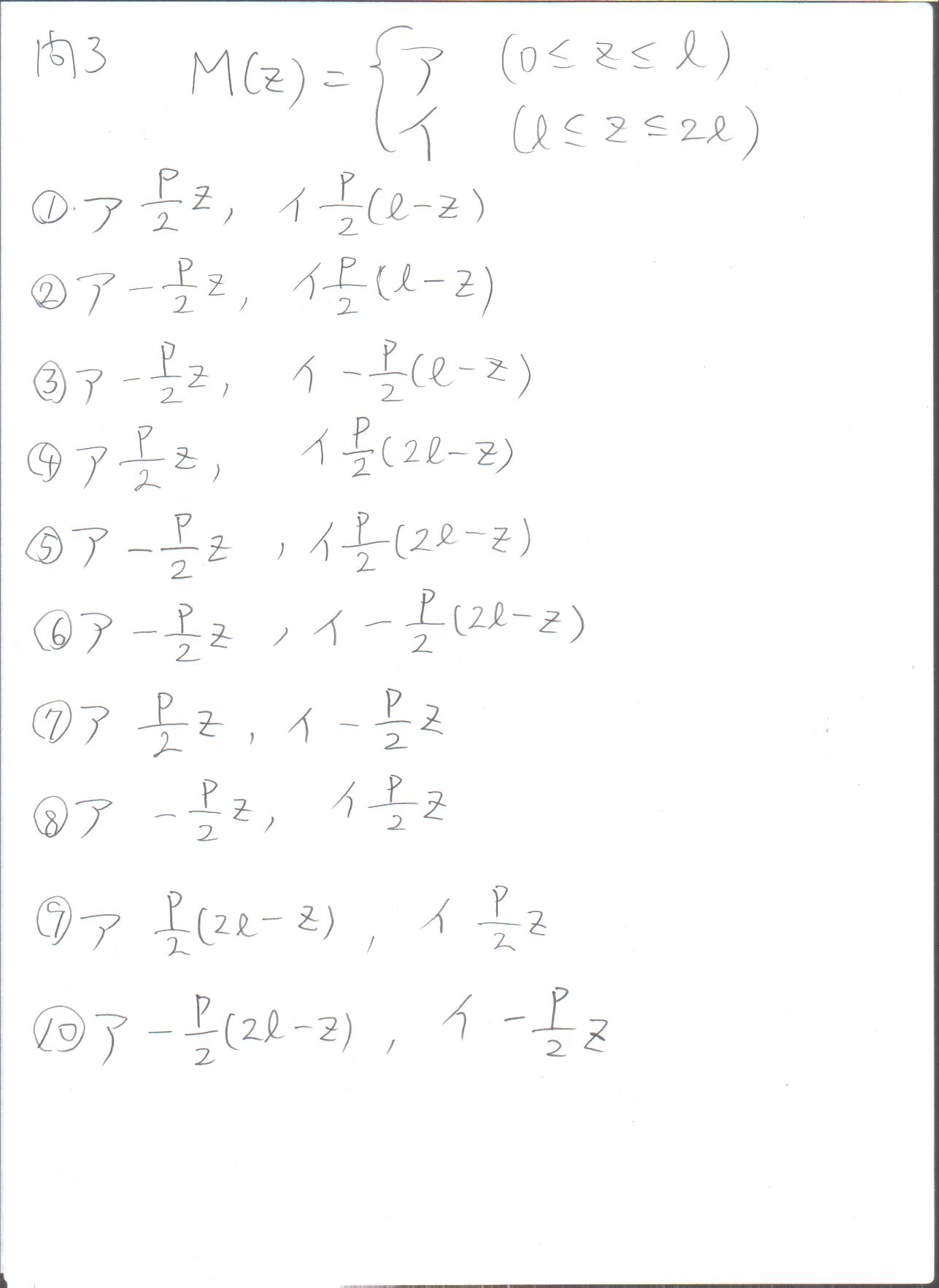

問3,
解答
-
小テスト第6回

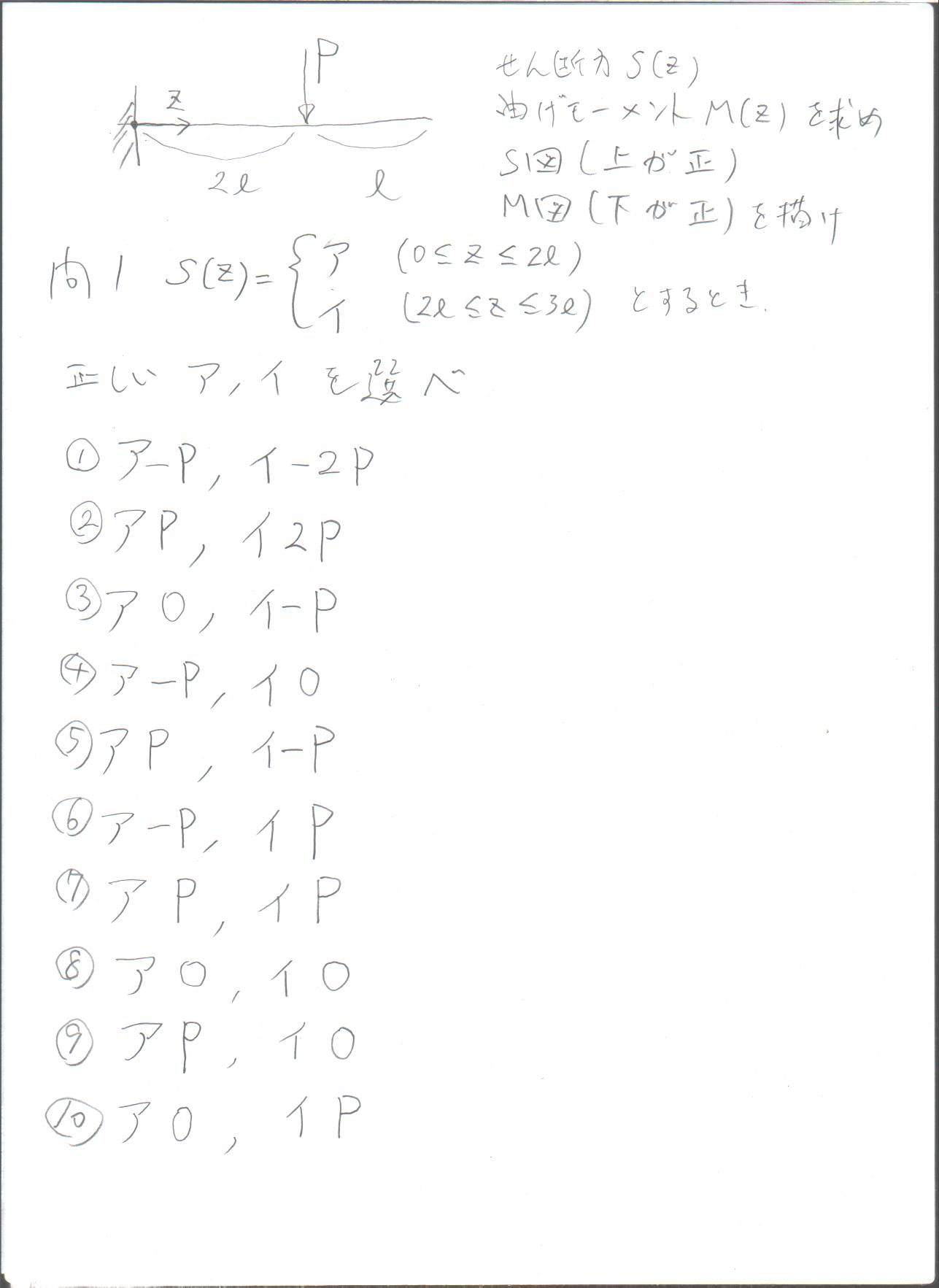

問1,

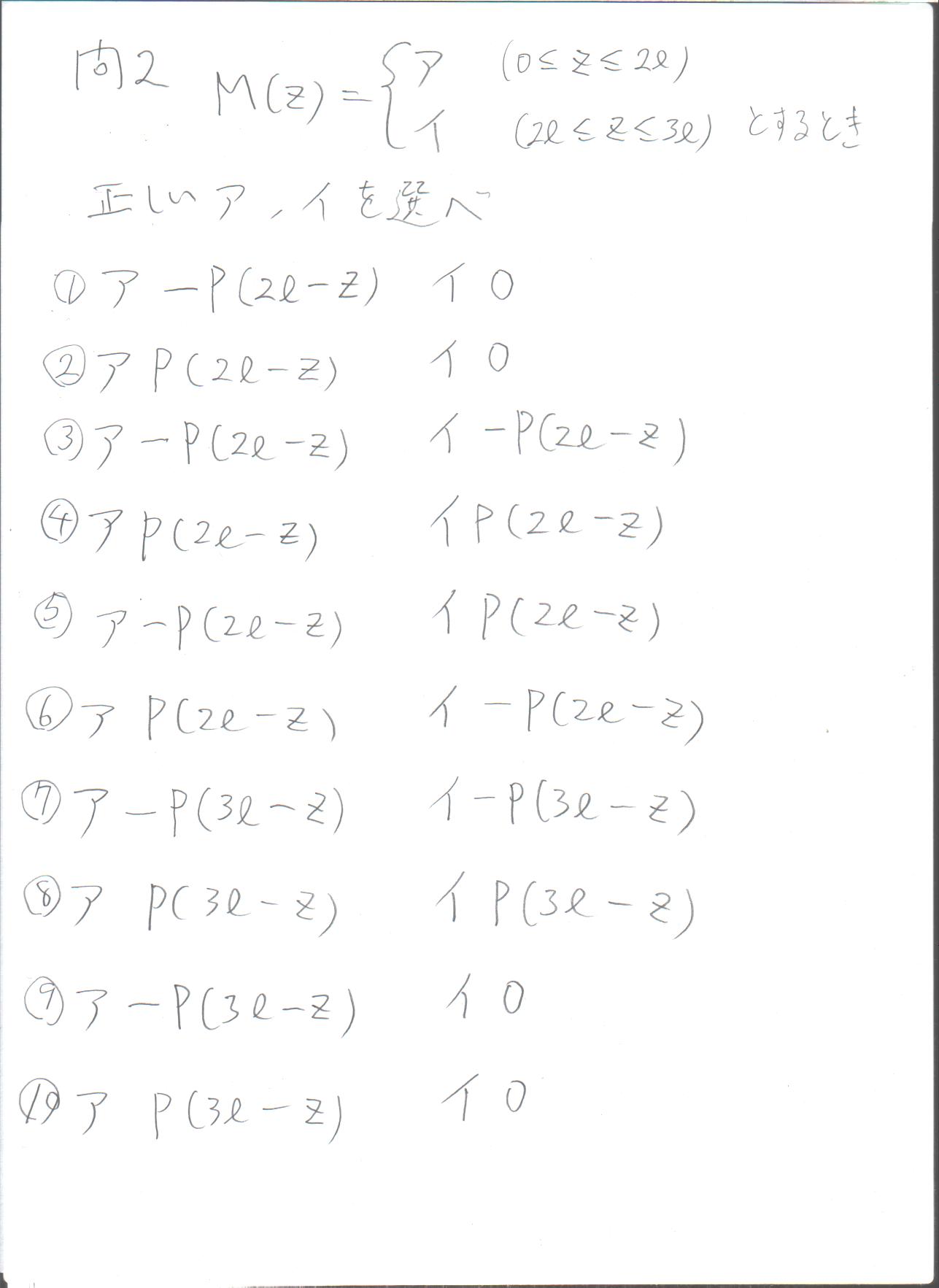

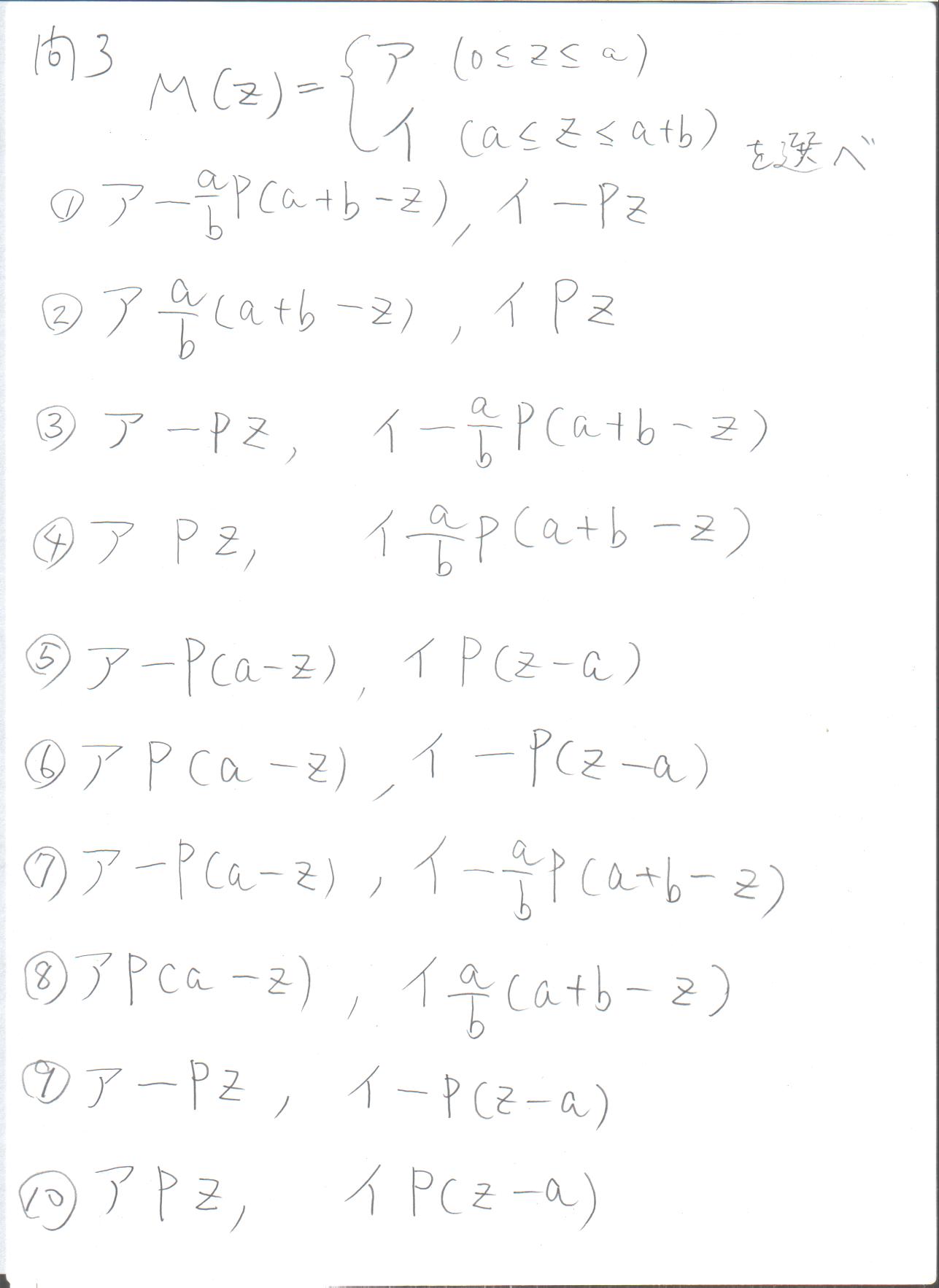

問2,

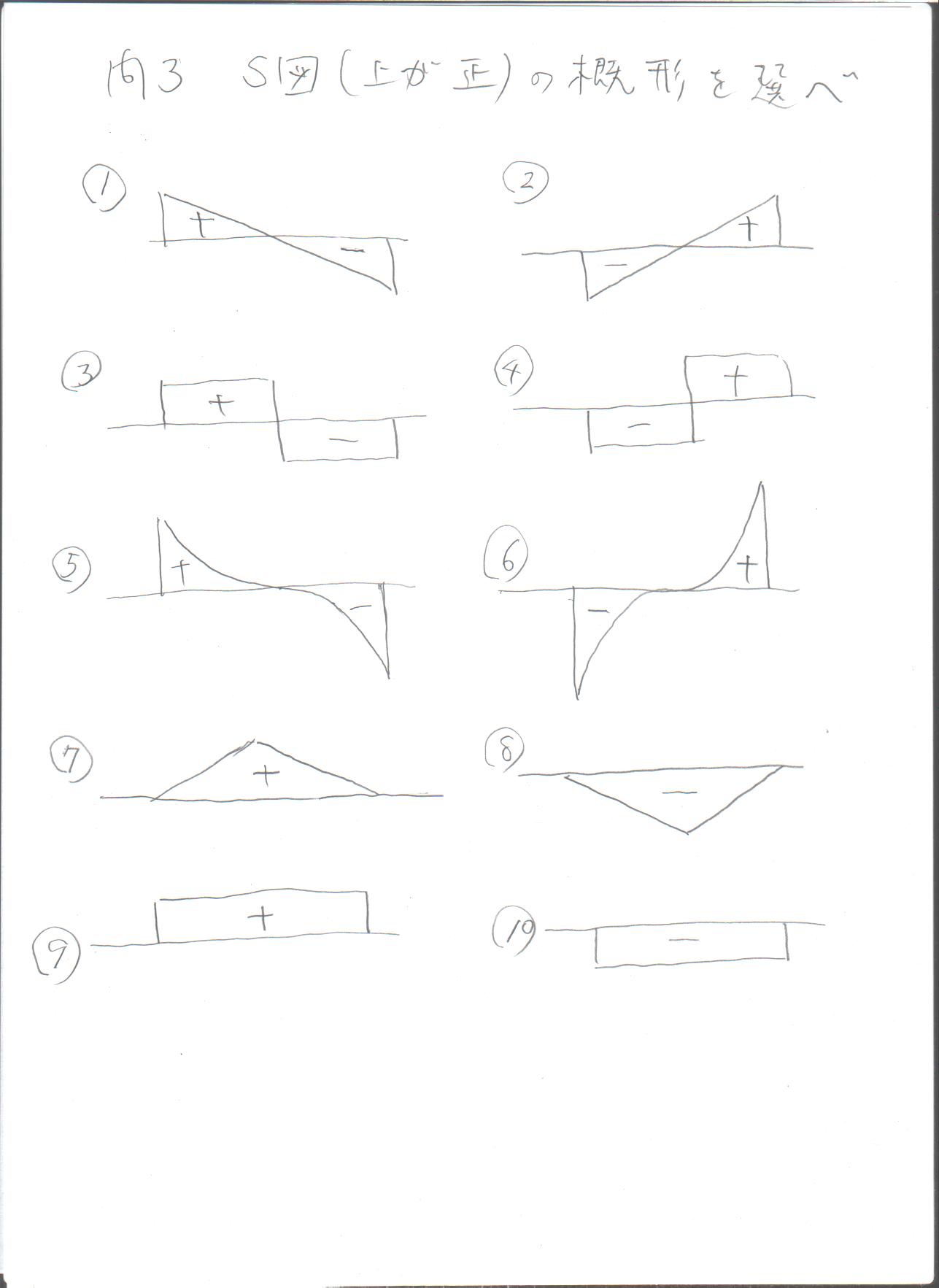

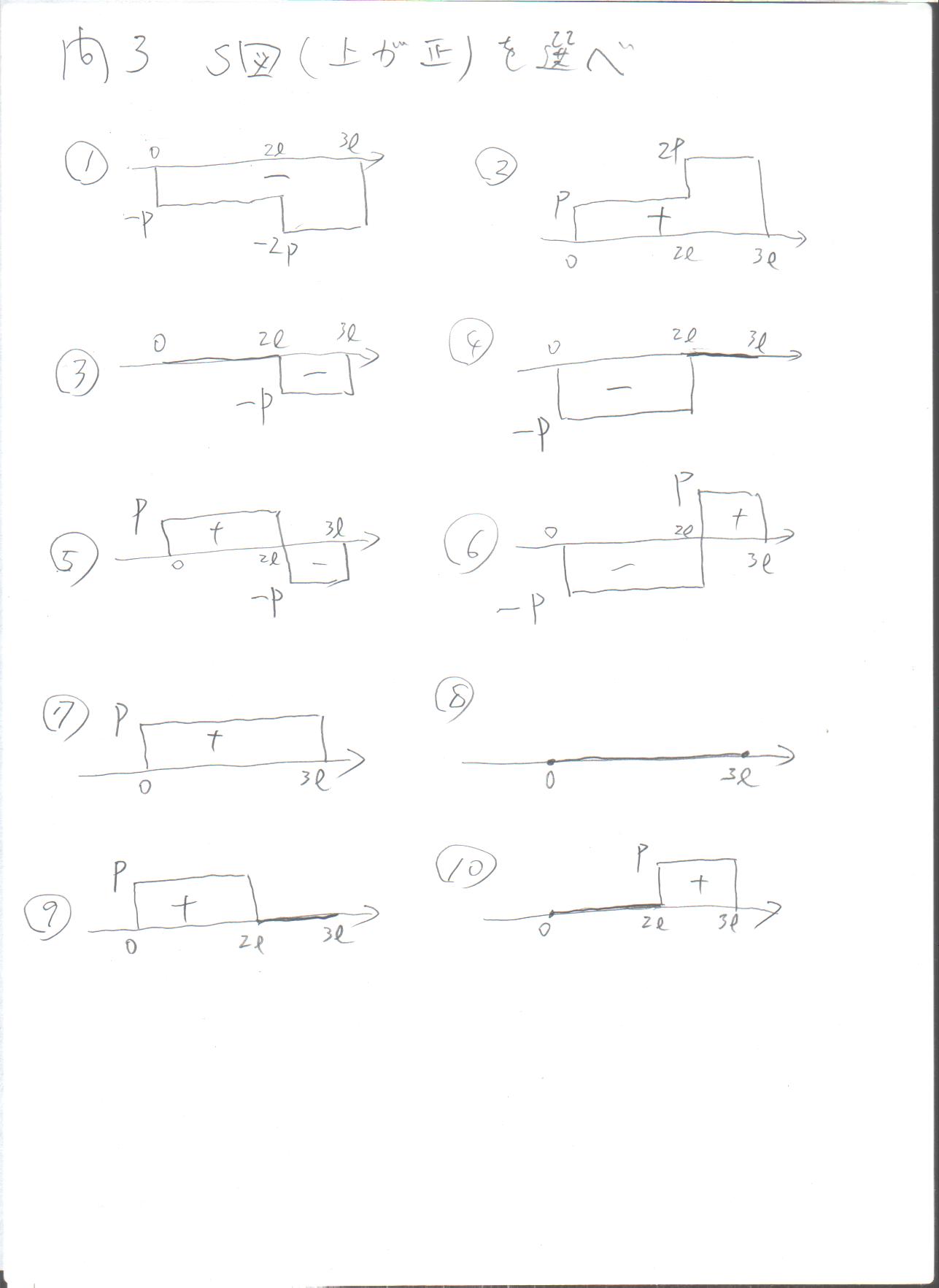

問3,

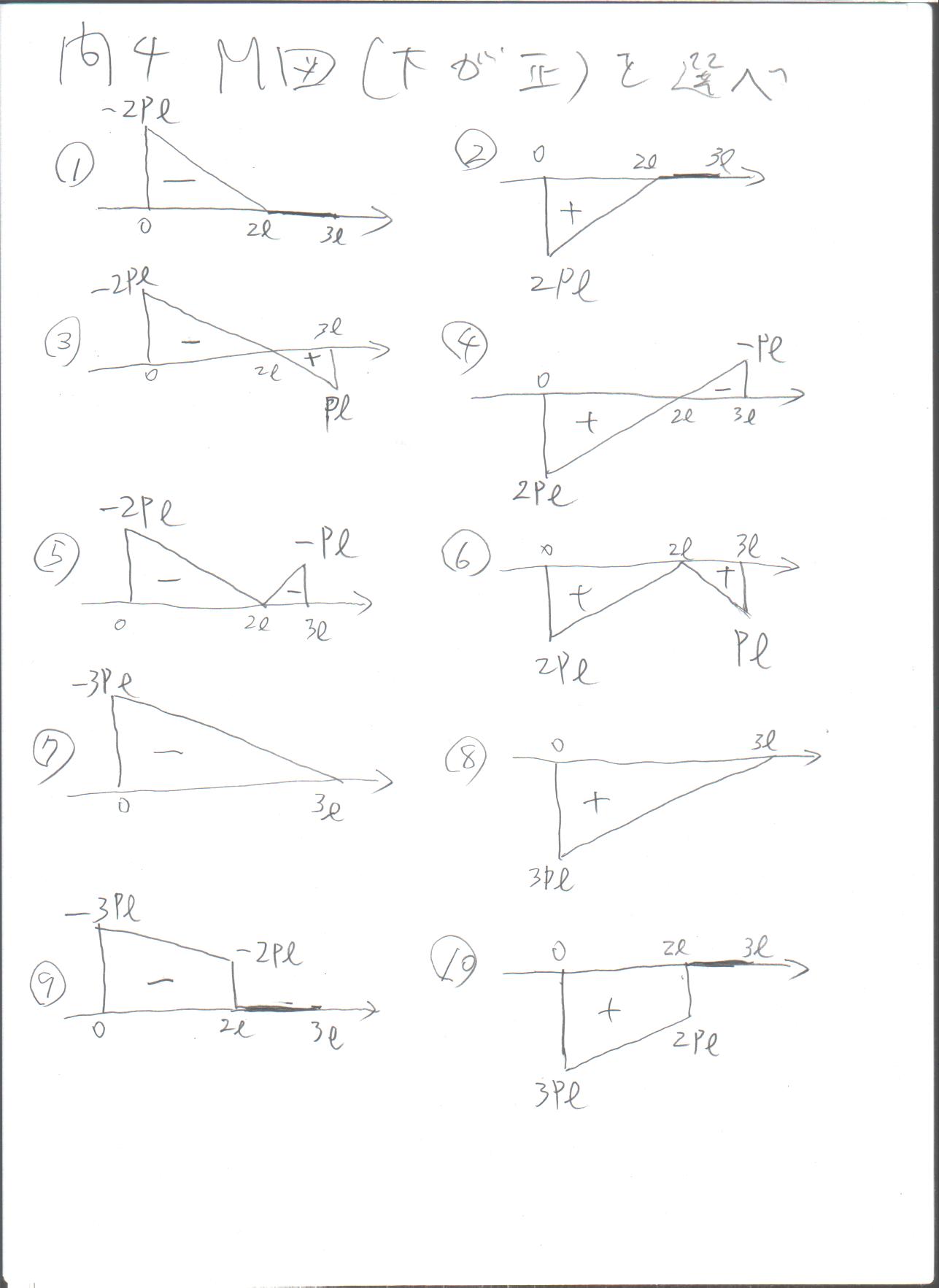

問4,

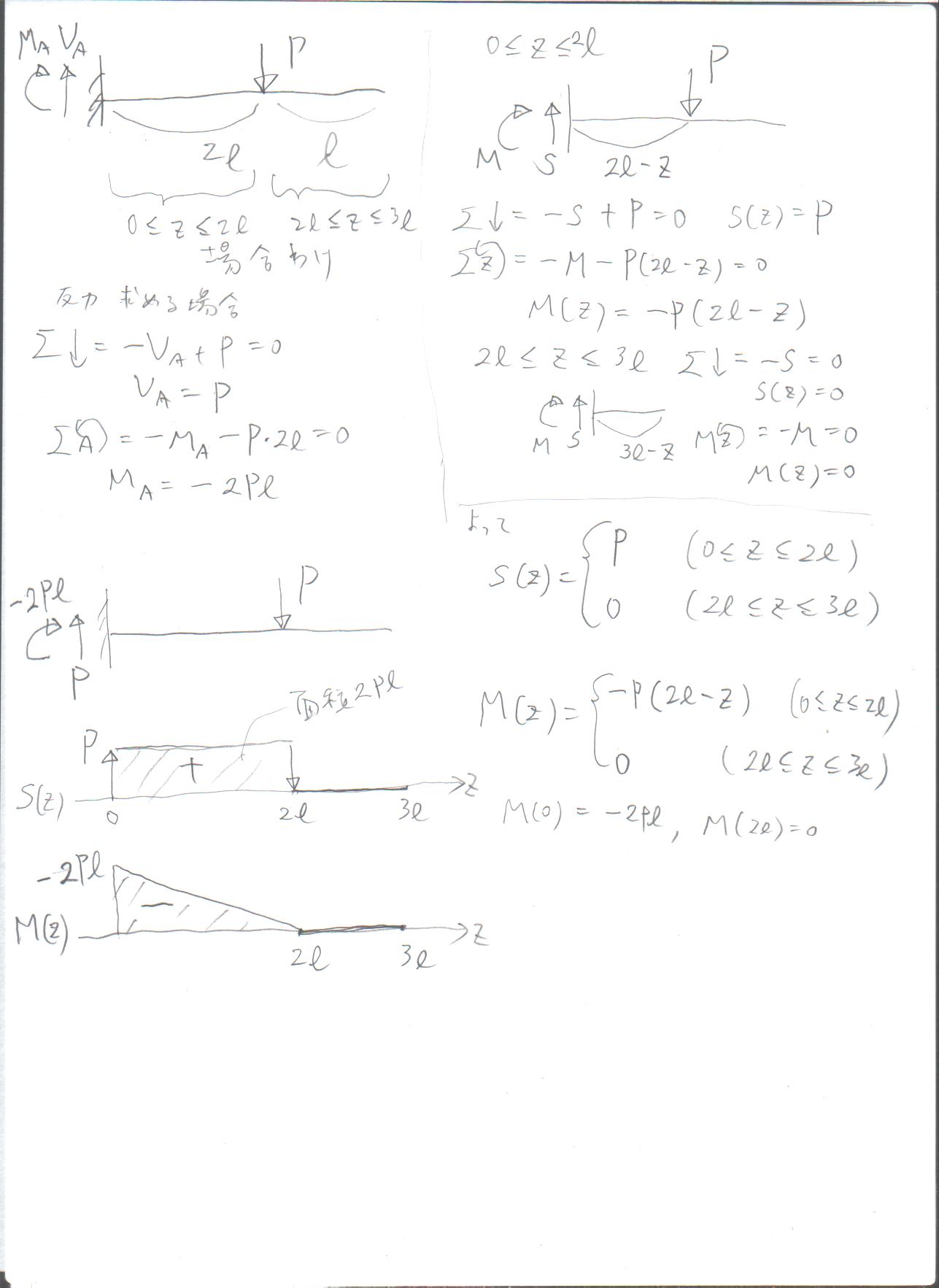

解答
-

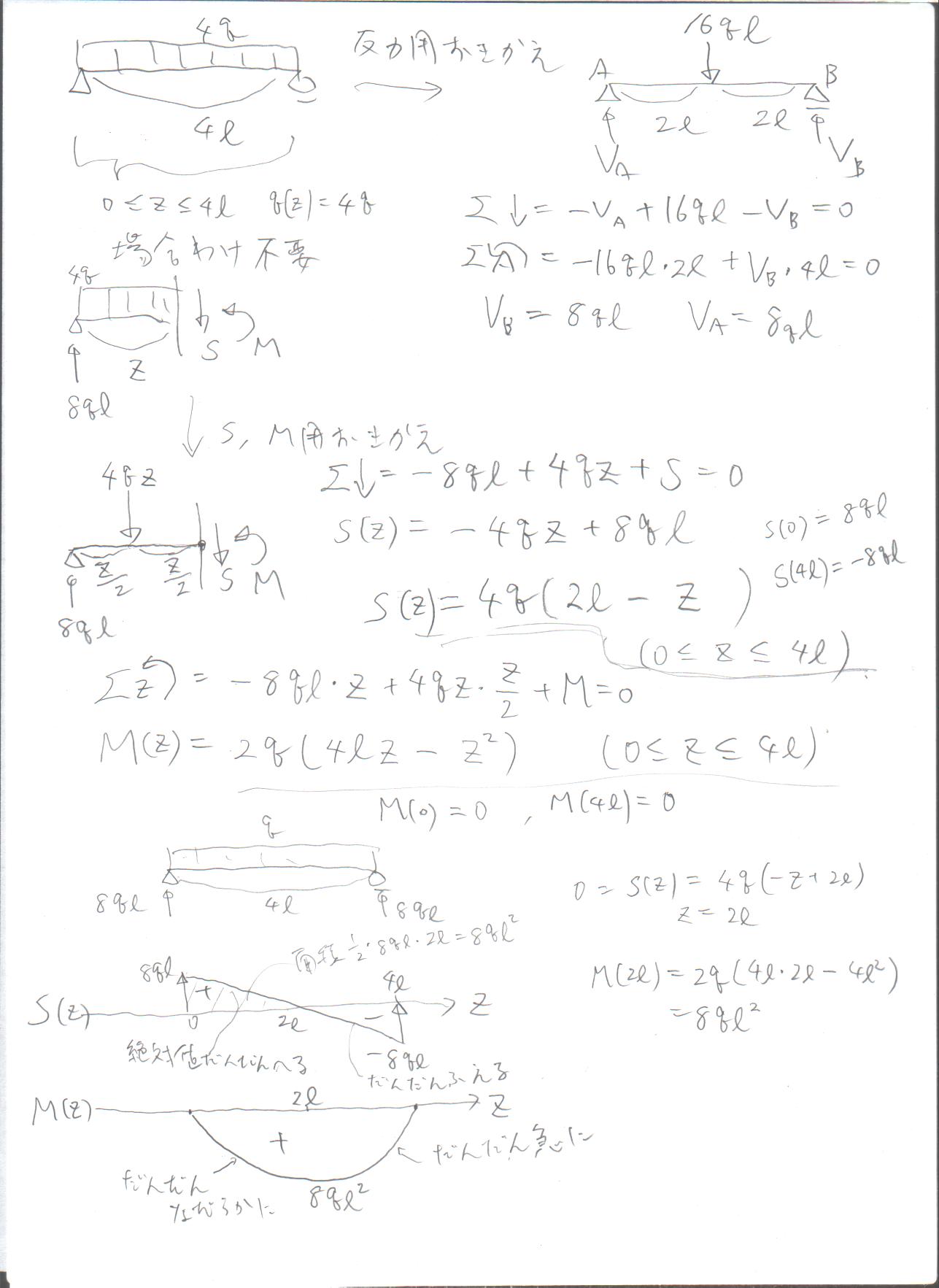

小テスト第7回

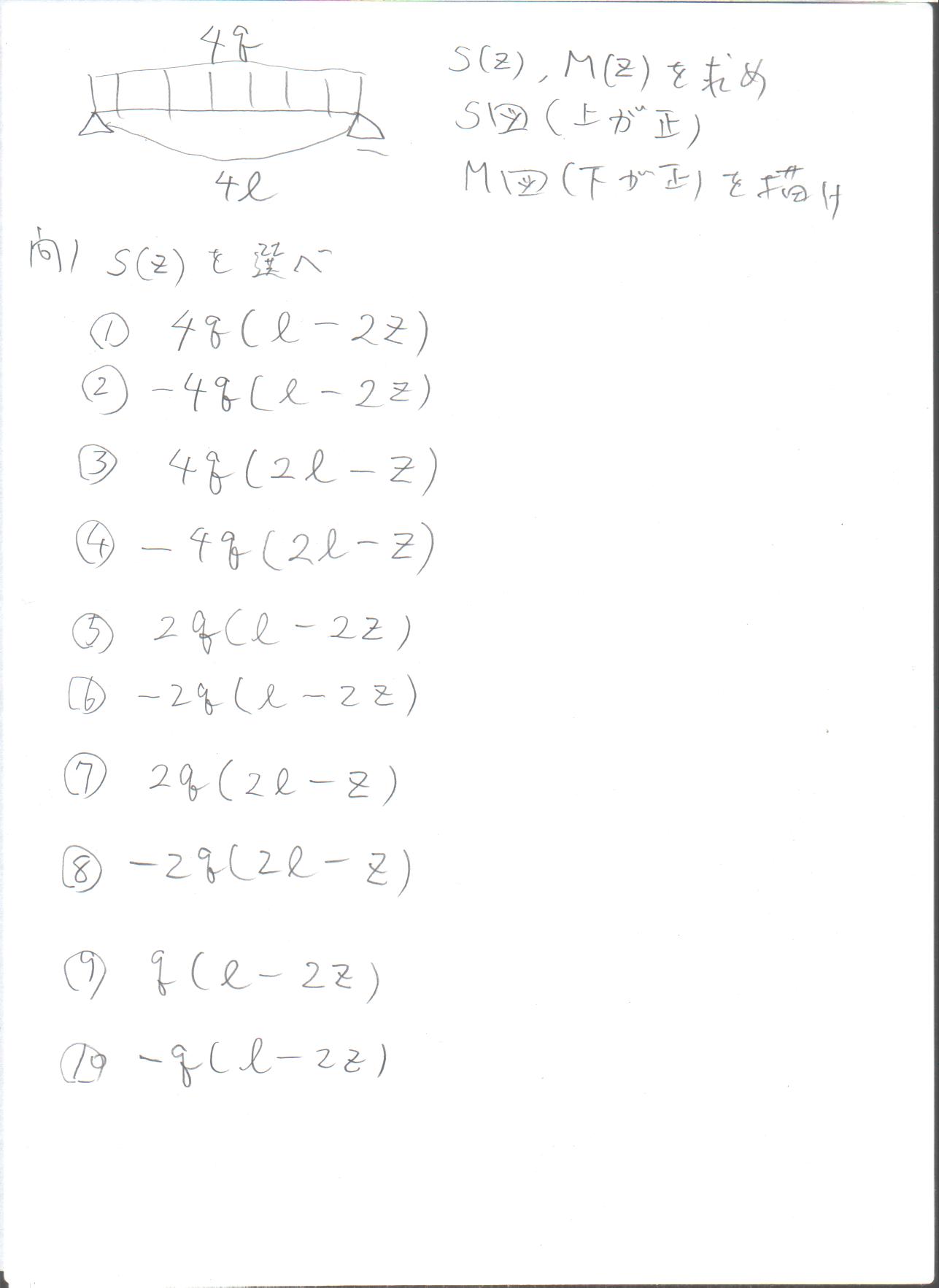

問1,

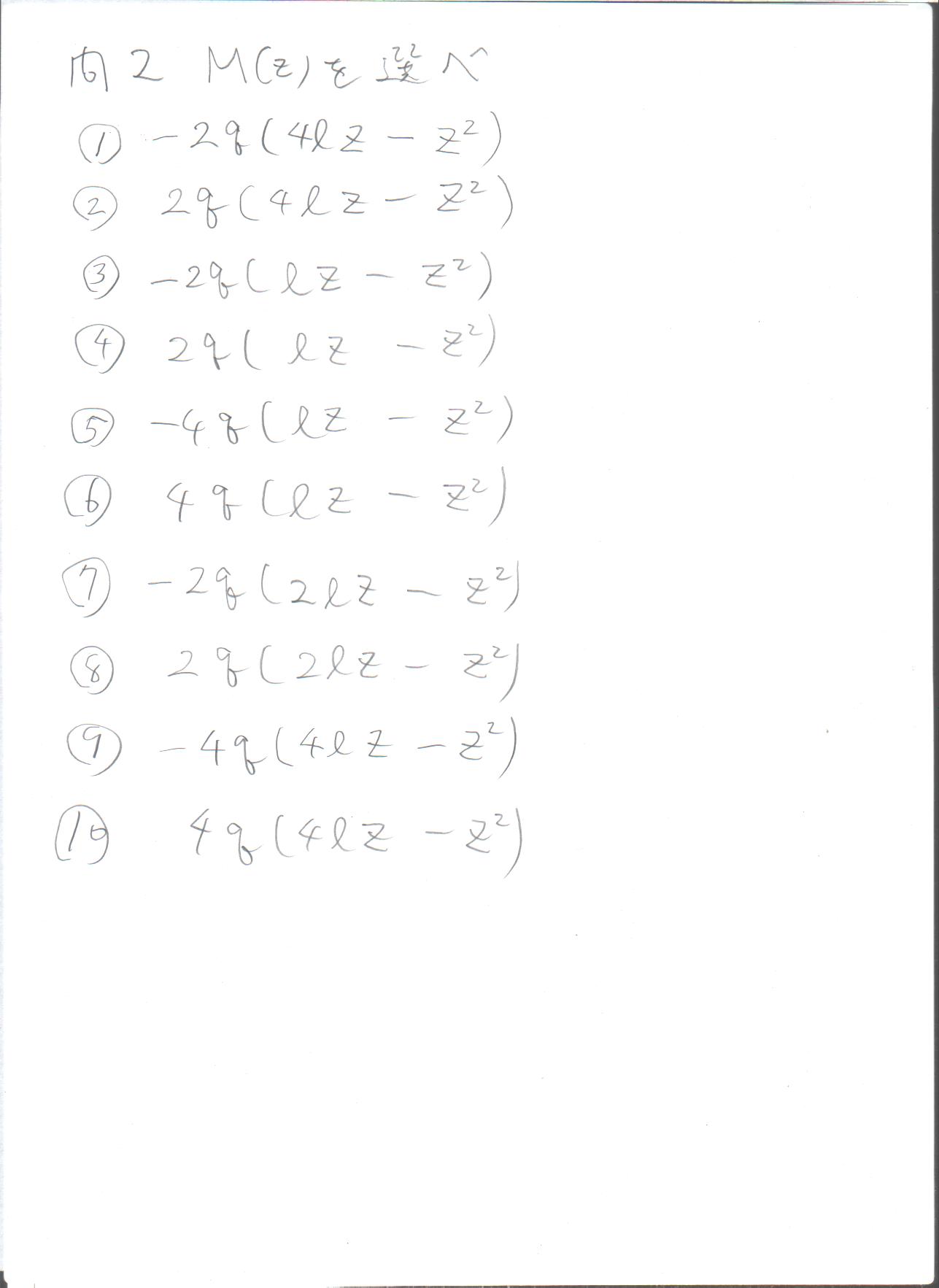

問2,
問3,

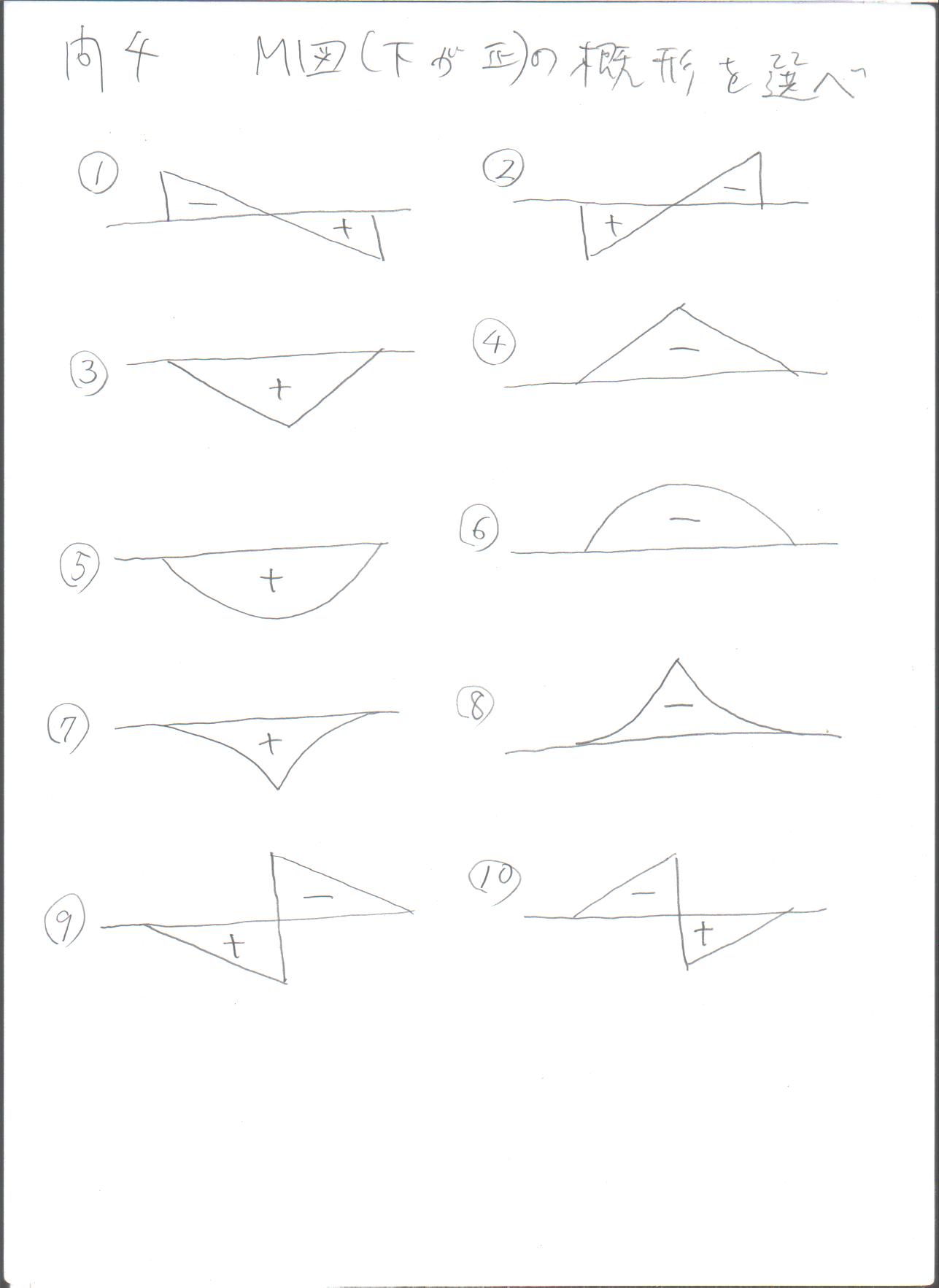

問4,
解答
-
小テスト第8回
問1,
問2,

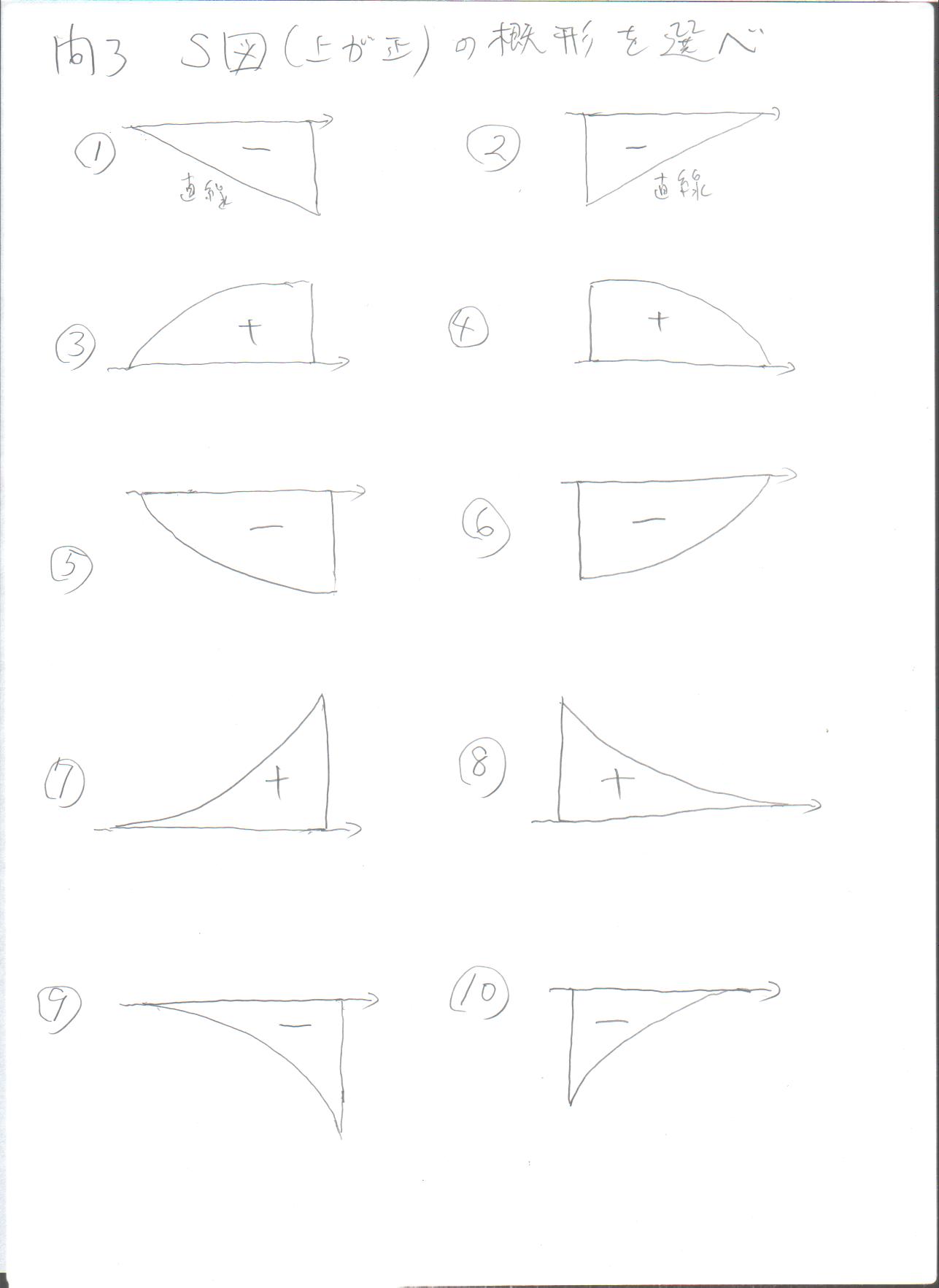

問3,
問4,
解答
-
小テスト第9回
問1,
問2,
問3,
問4,

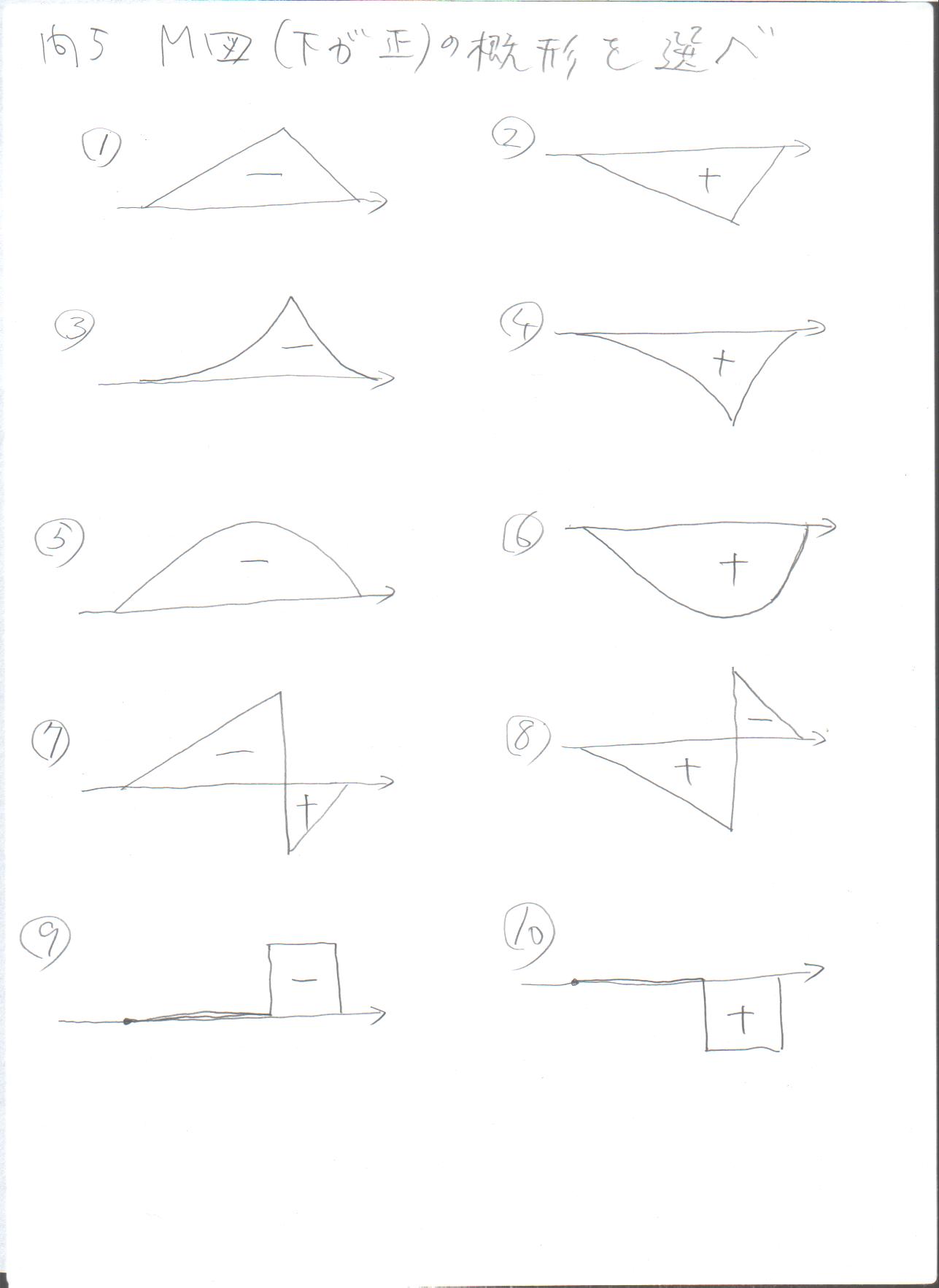

問5,

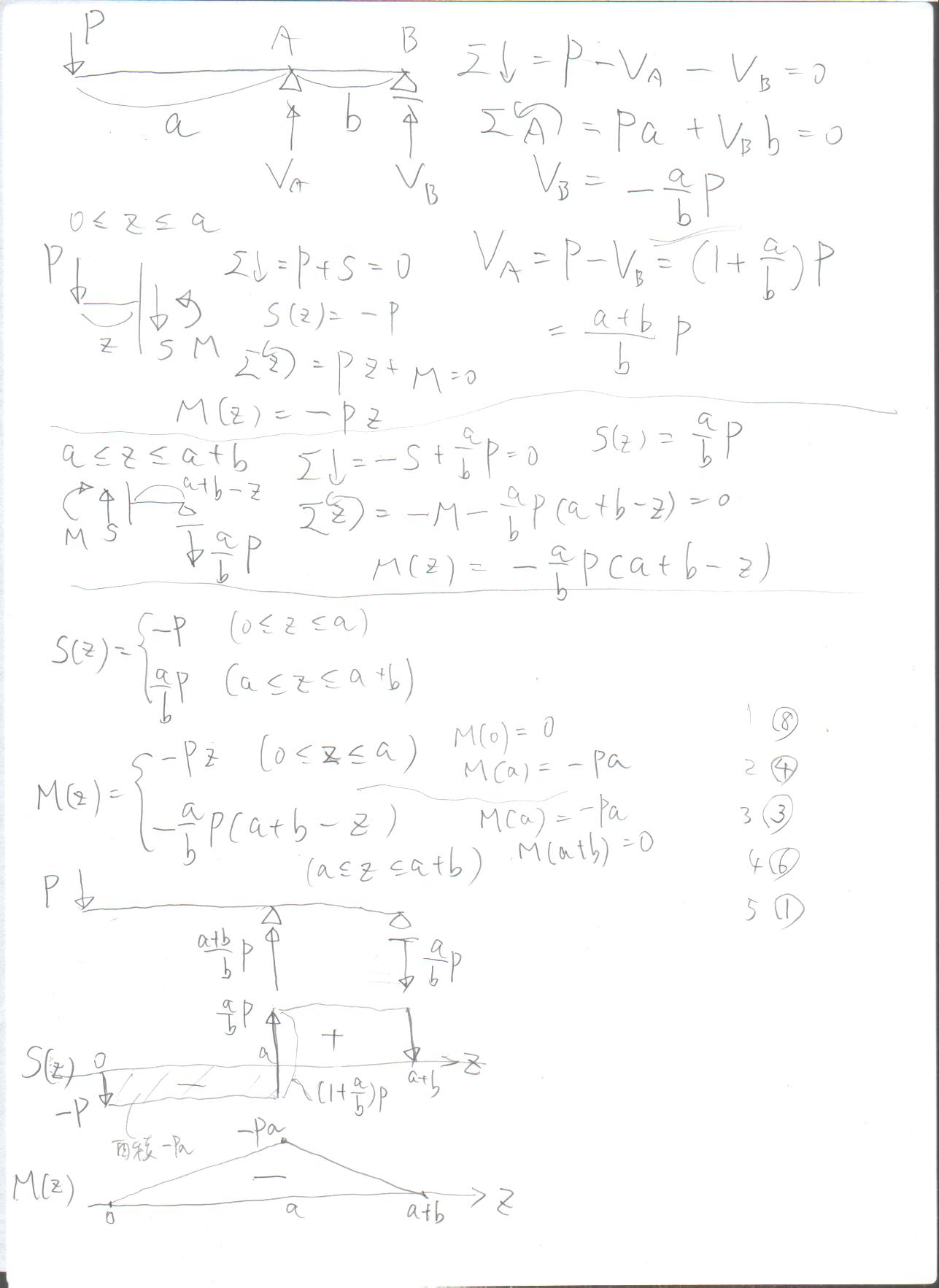

解答
-

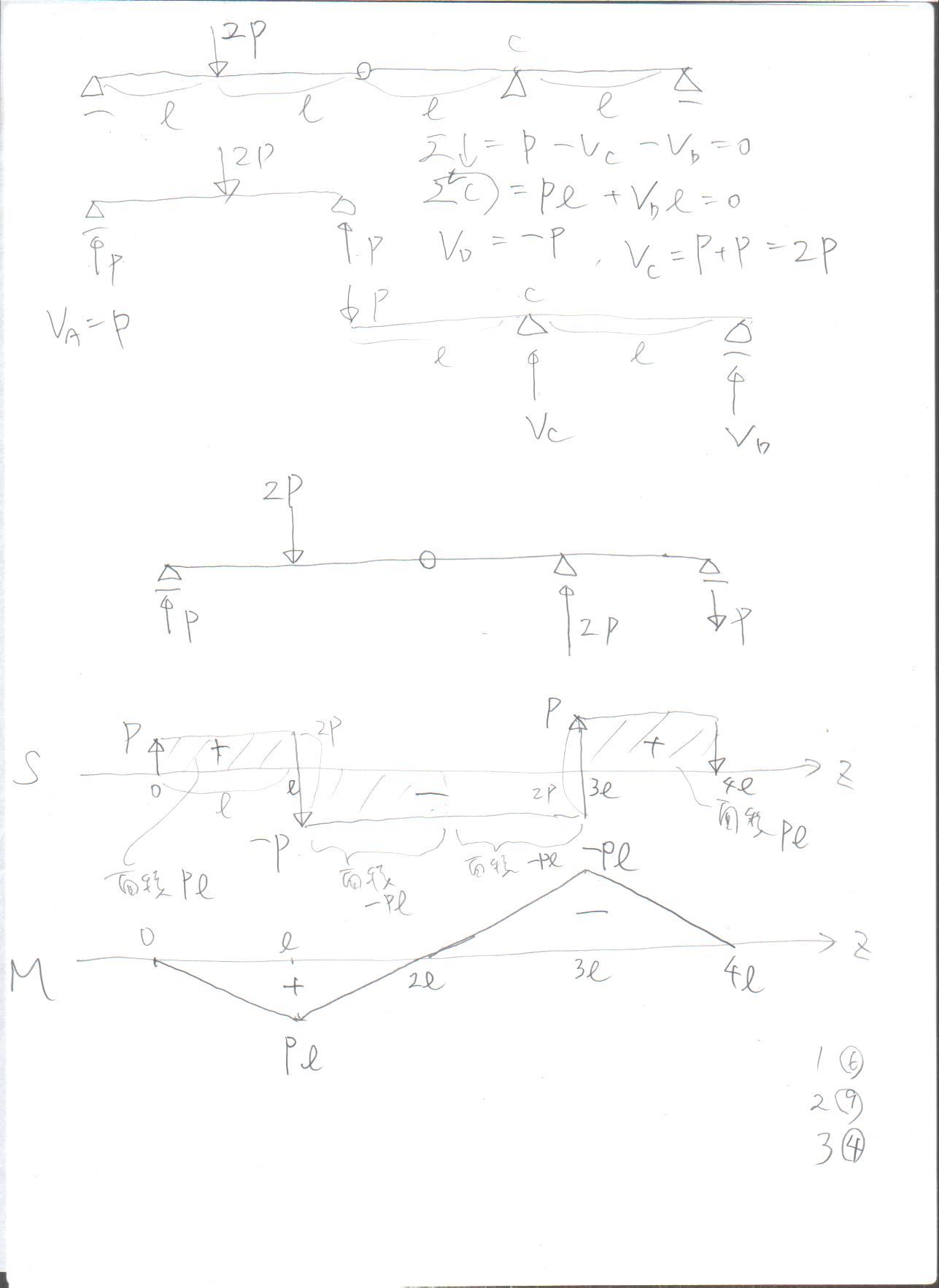

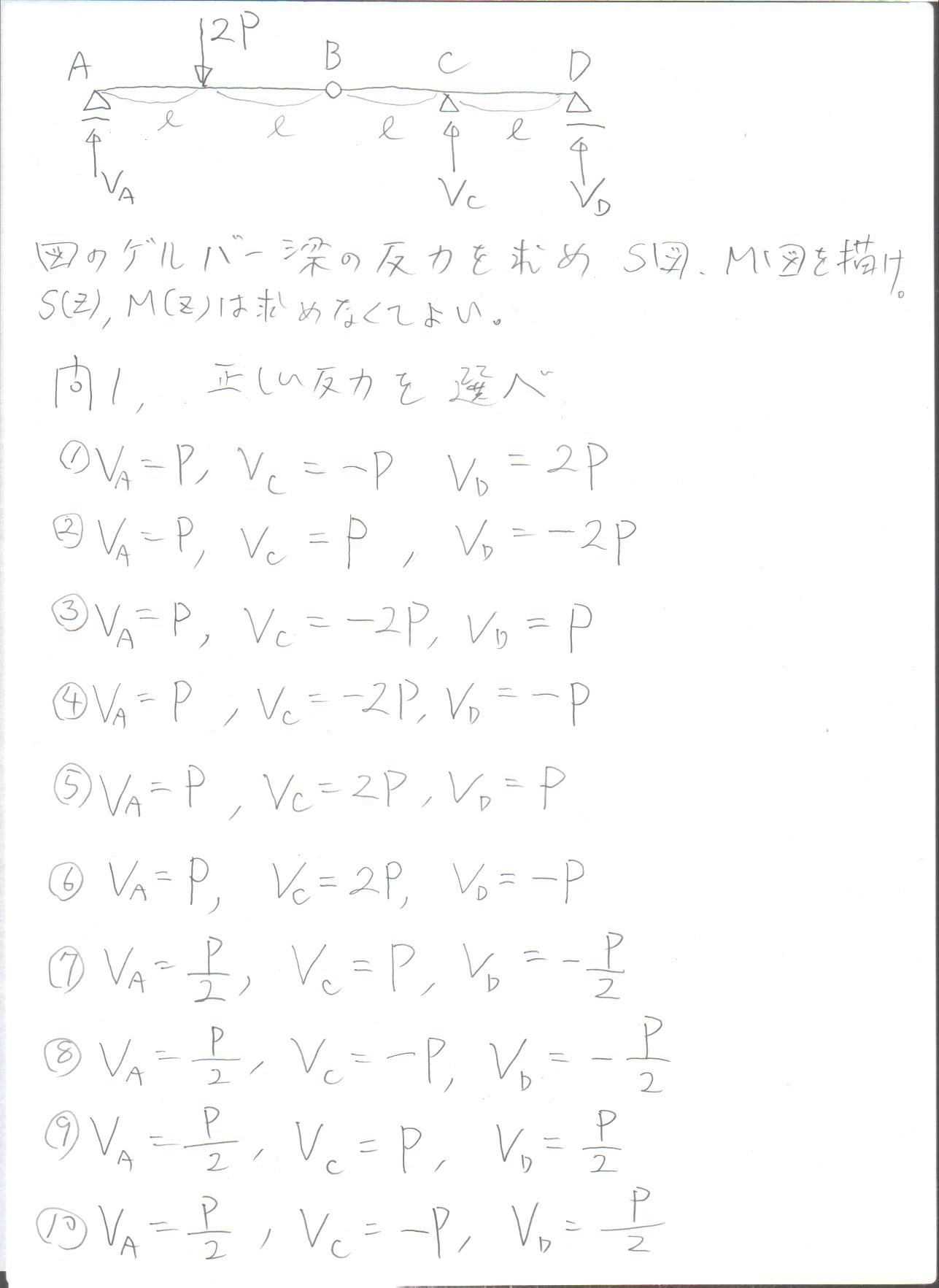

小テスト第10回
問1,

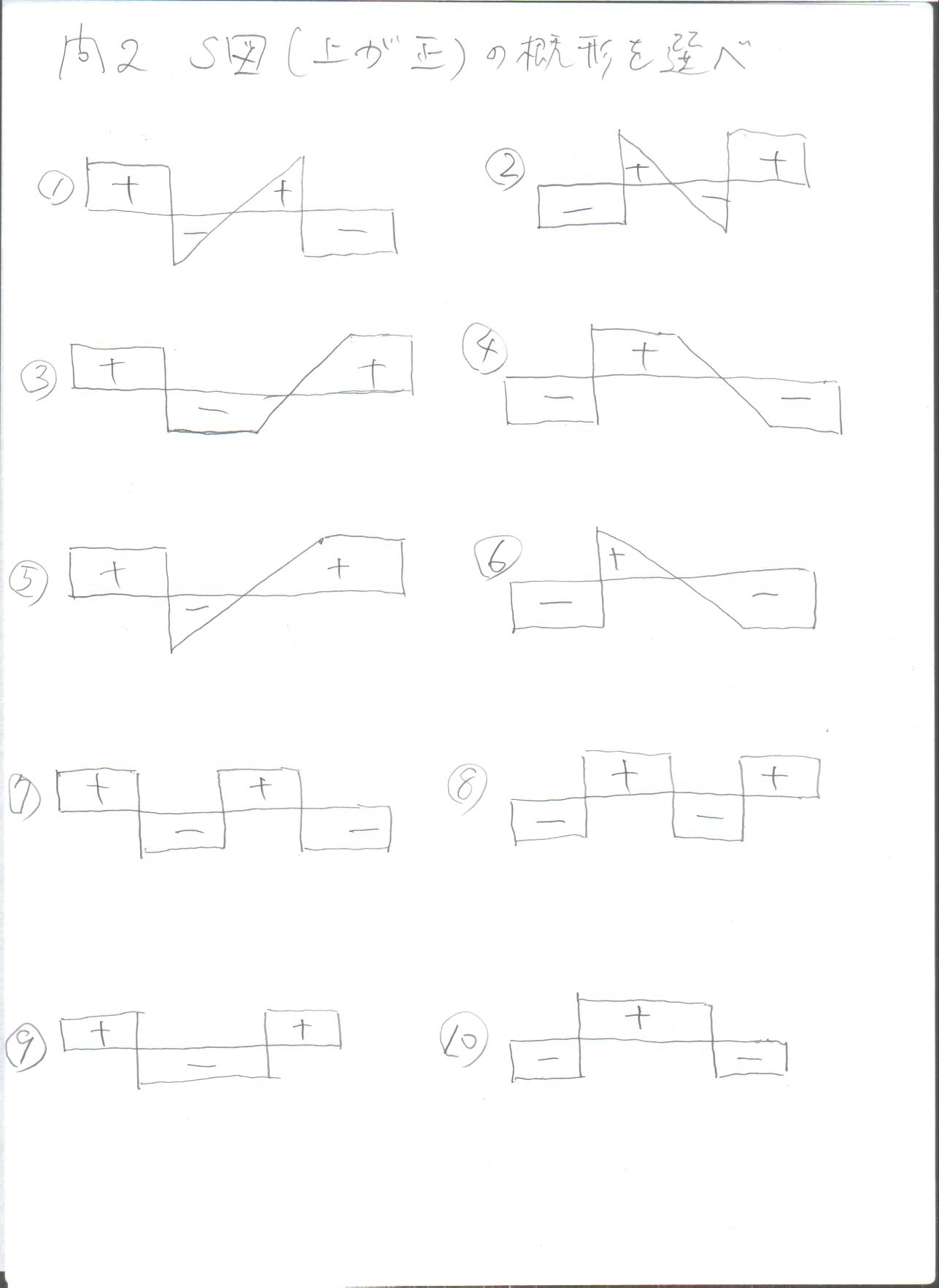

問2,

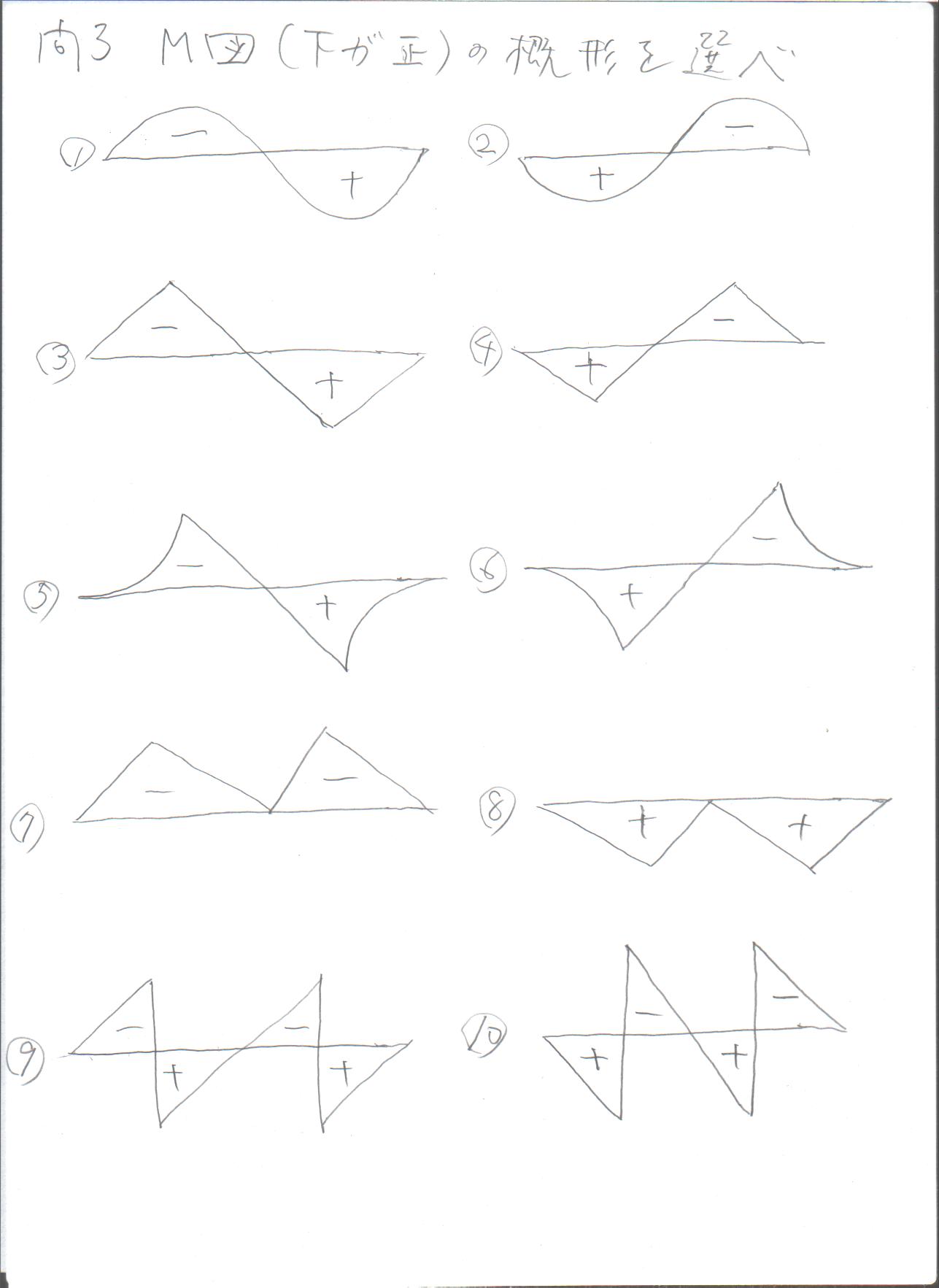

問3,
解答
-
小テスト第11回

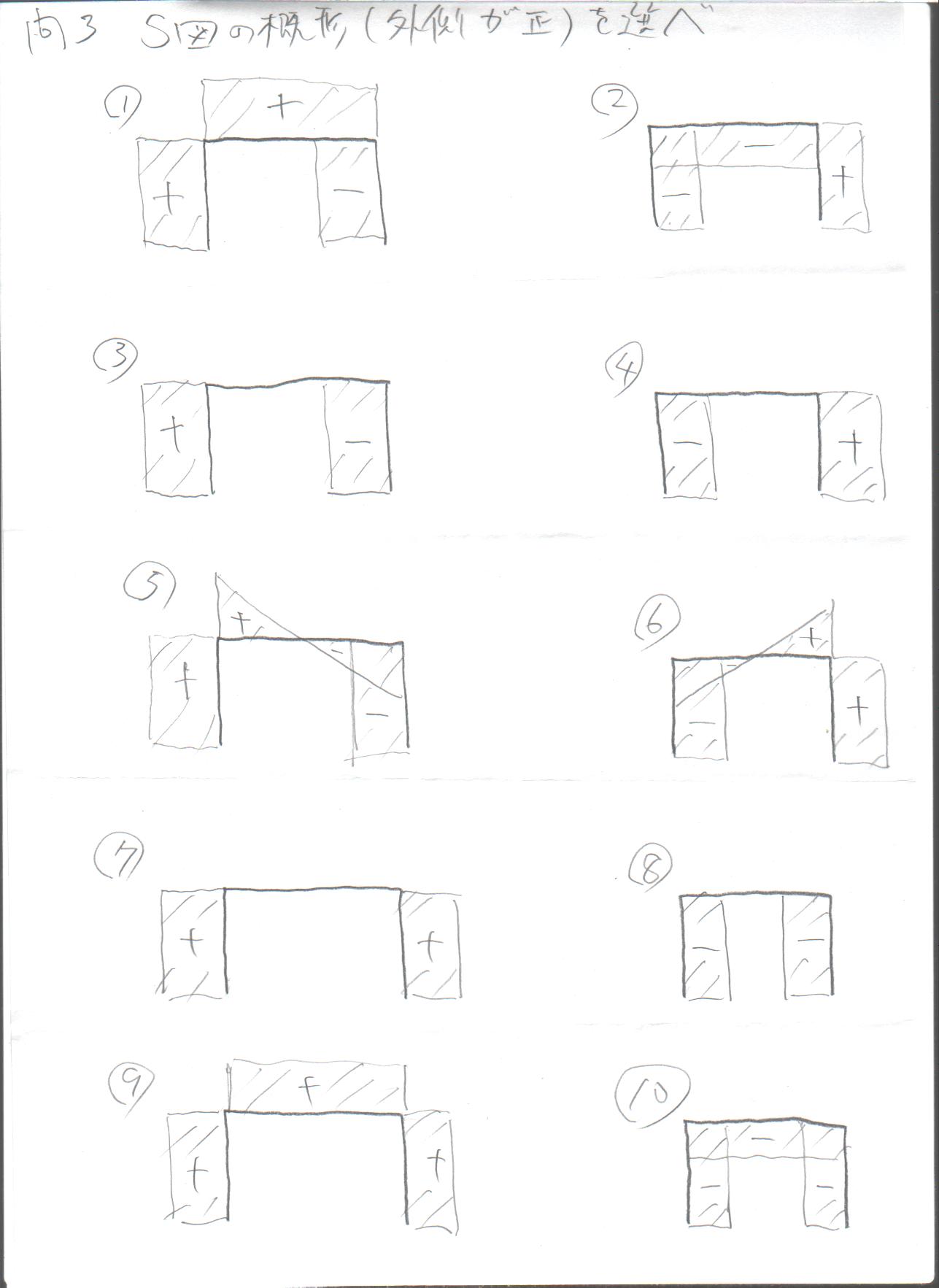

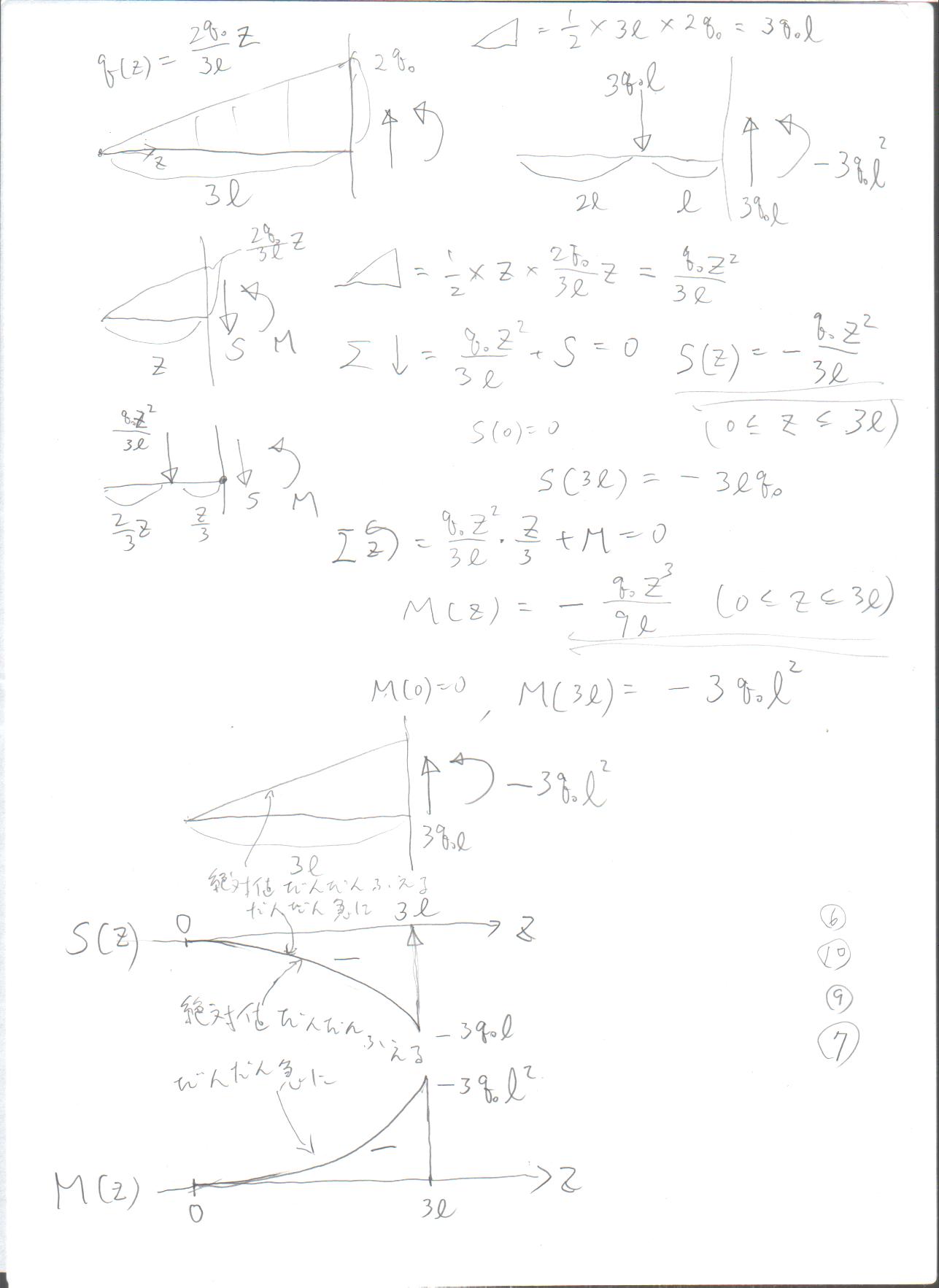

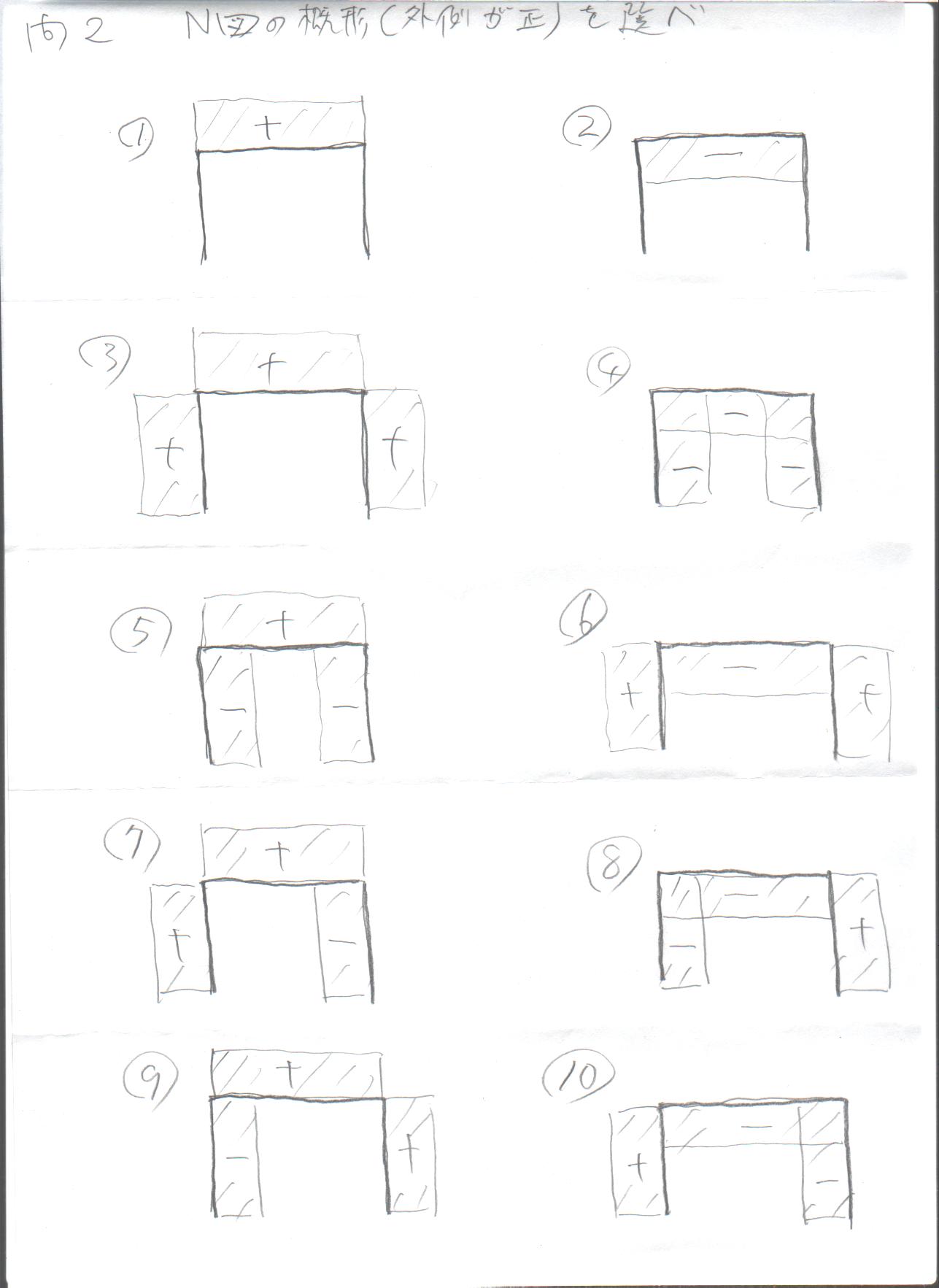

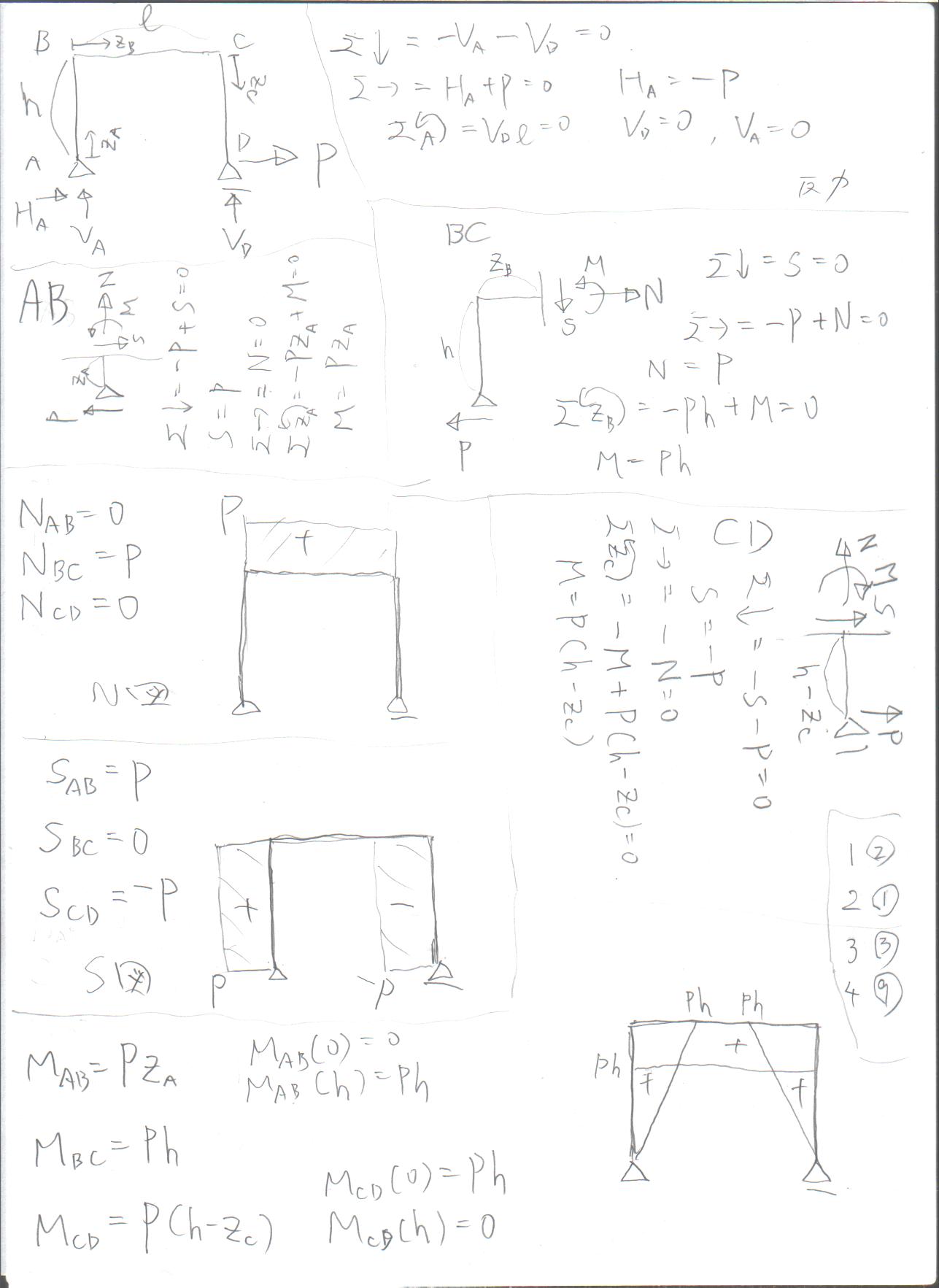

問1,
問2,
問3,

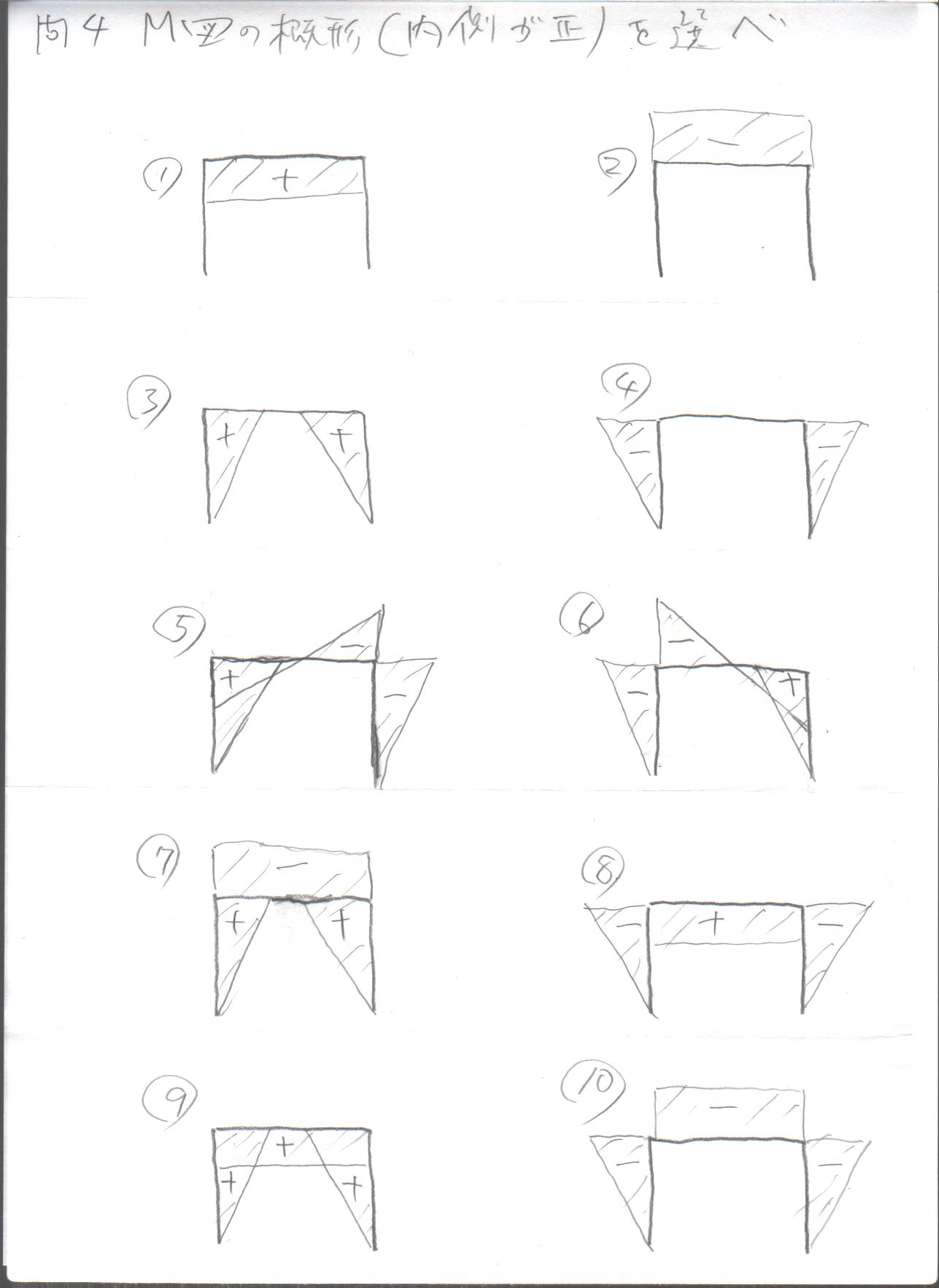

問4,
解答
-
小テスト第12回
問1,
問2,
問3,
問4,
解答
-
小テスト第13回

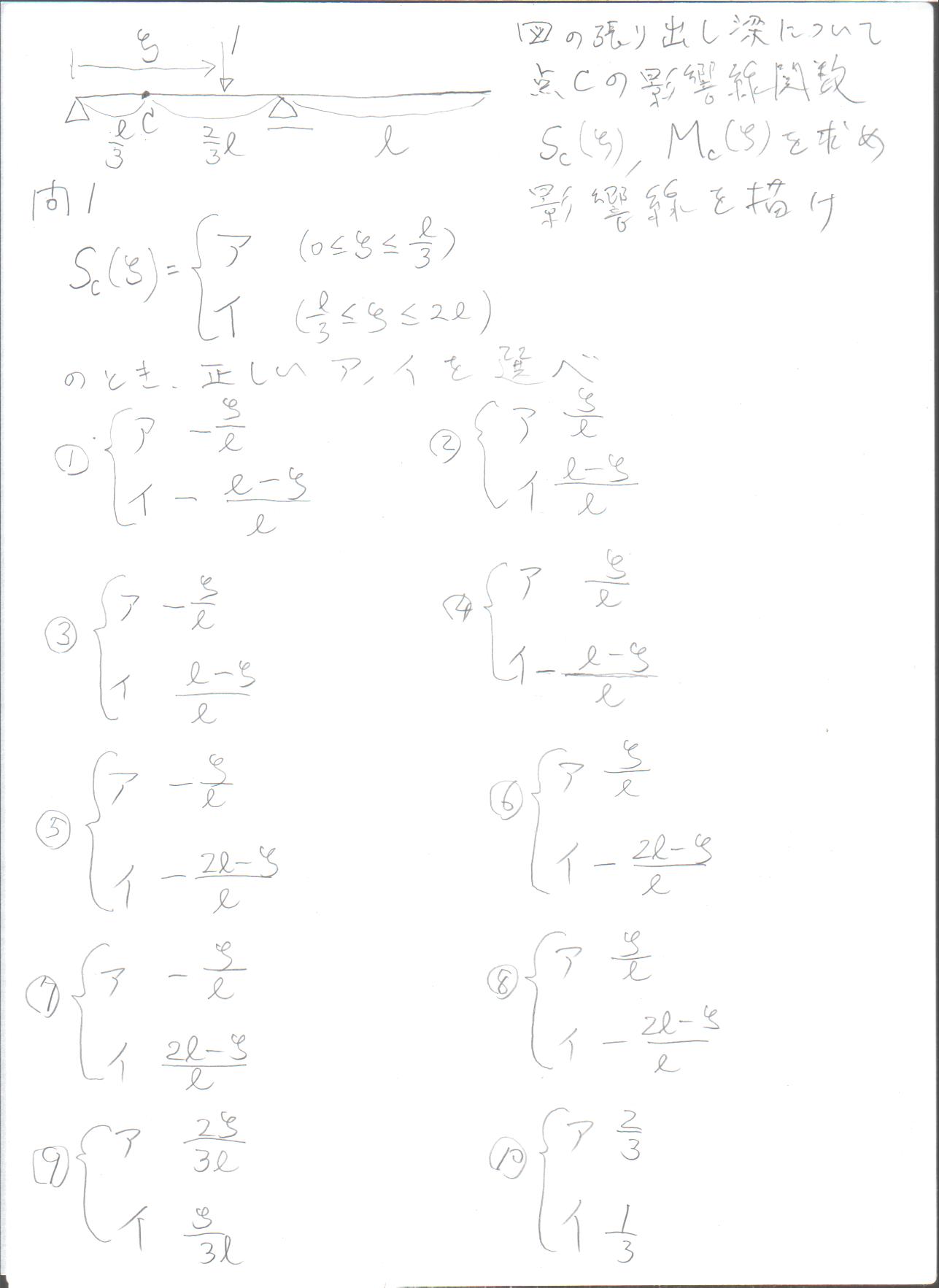

問1,

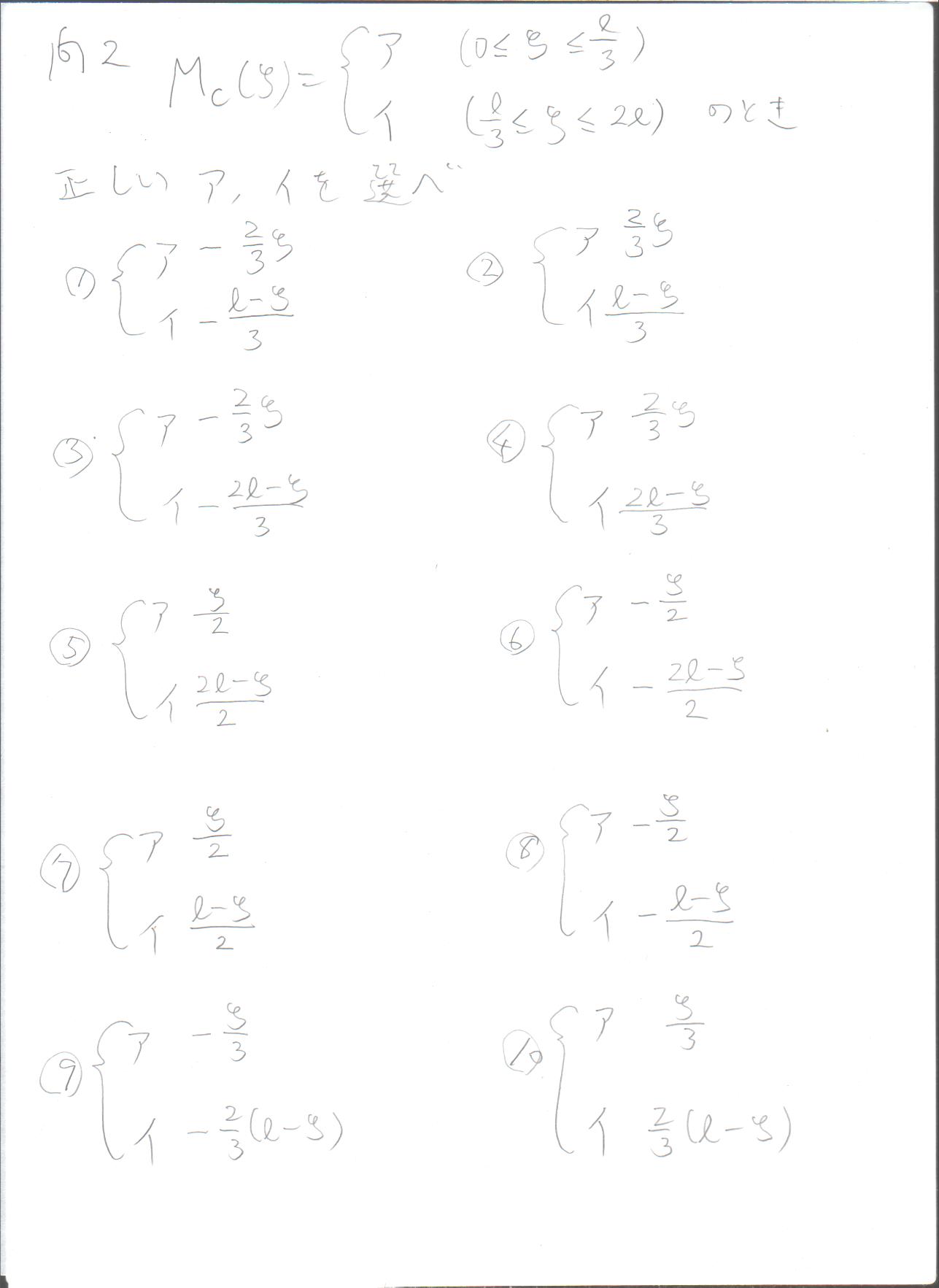

問2,

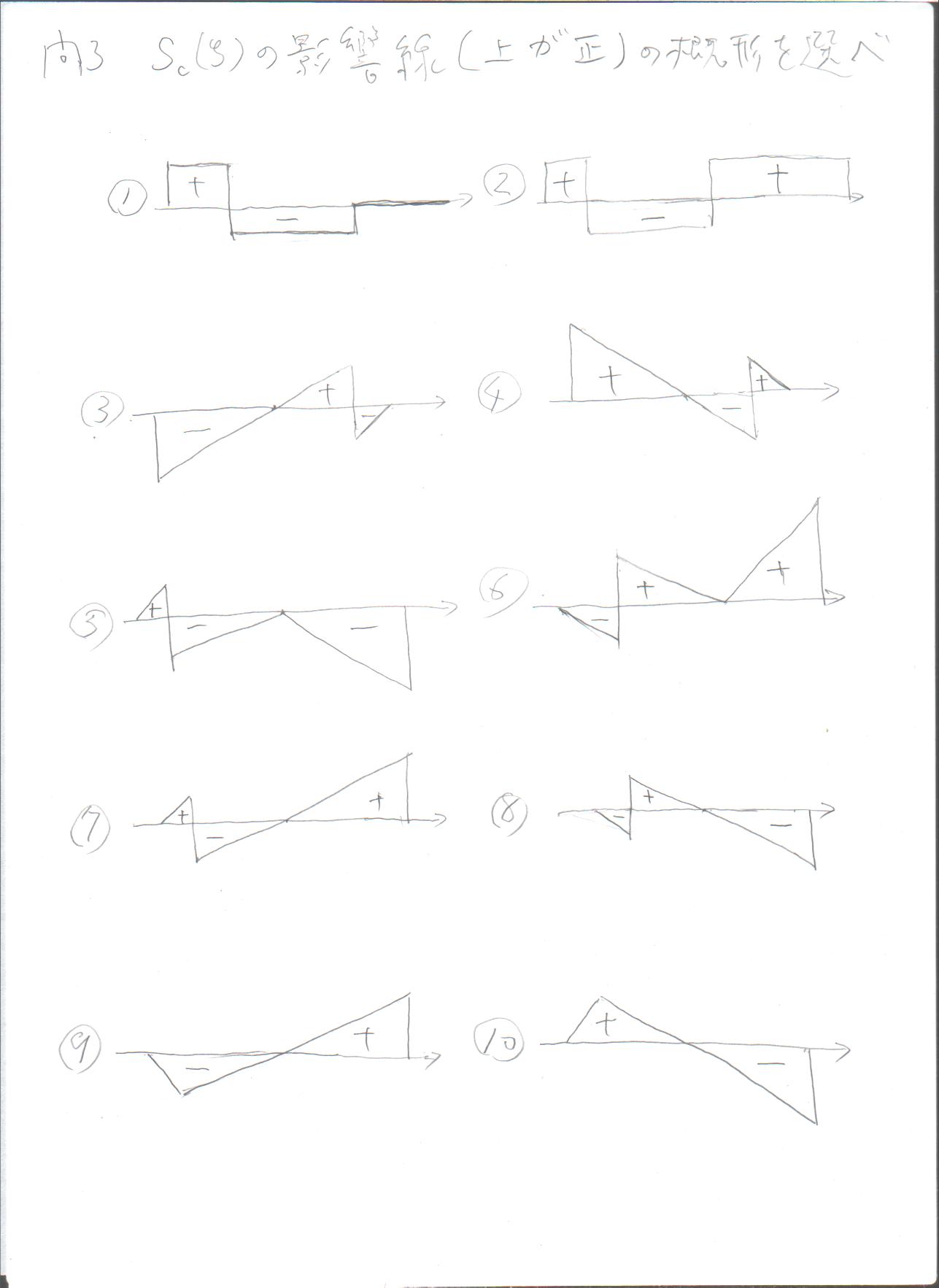

問3,

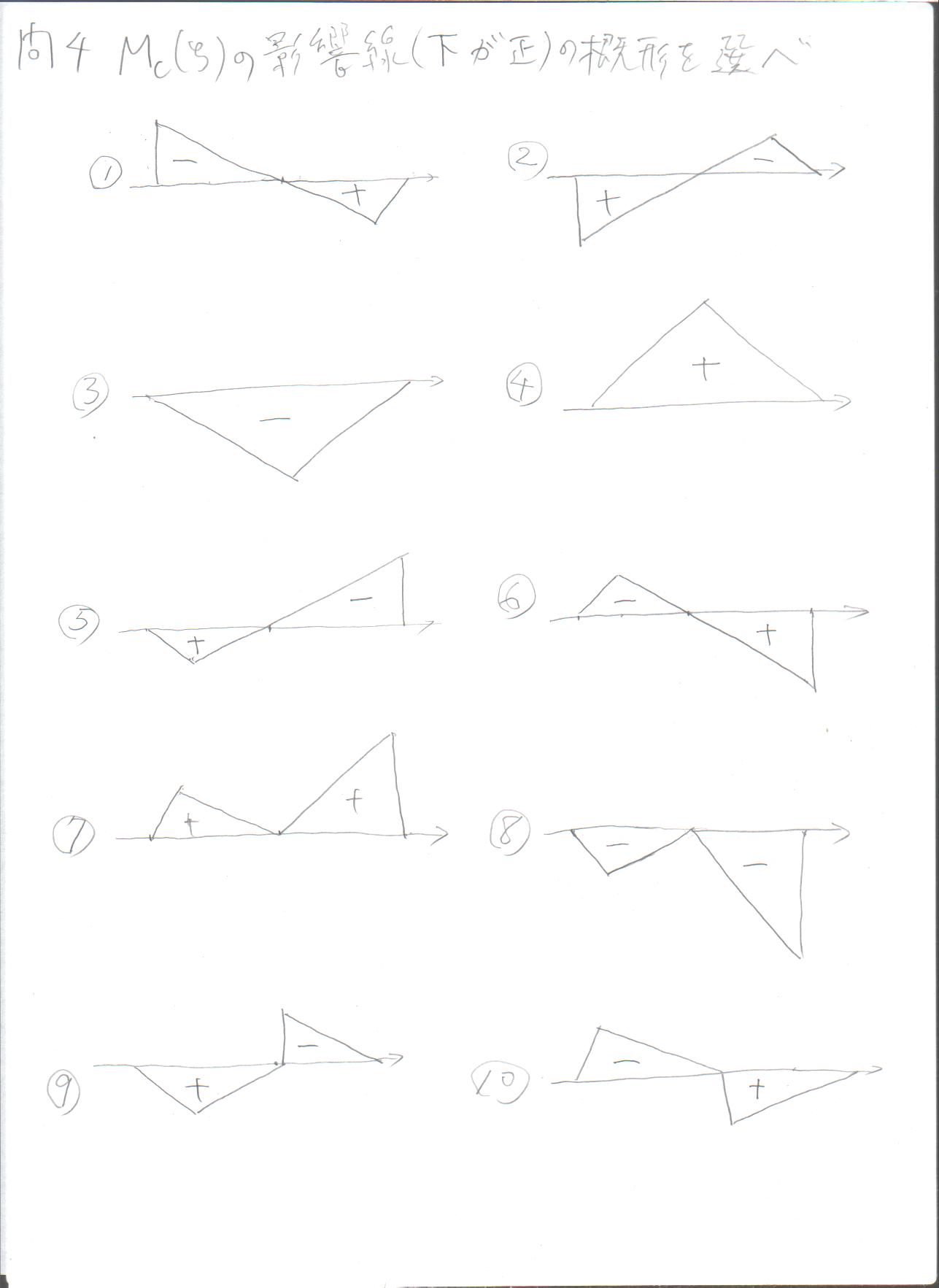

問4,

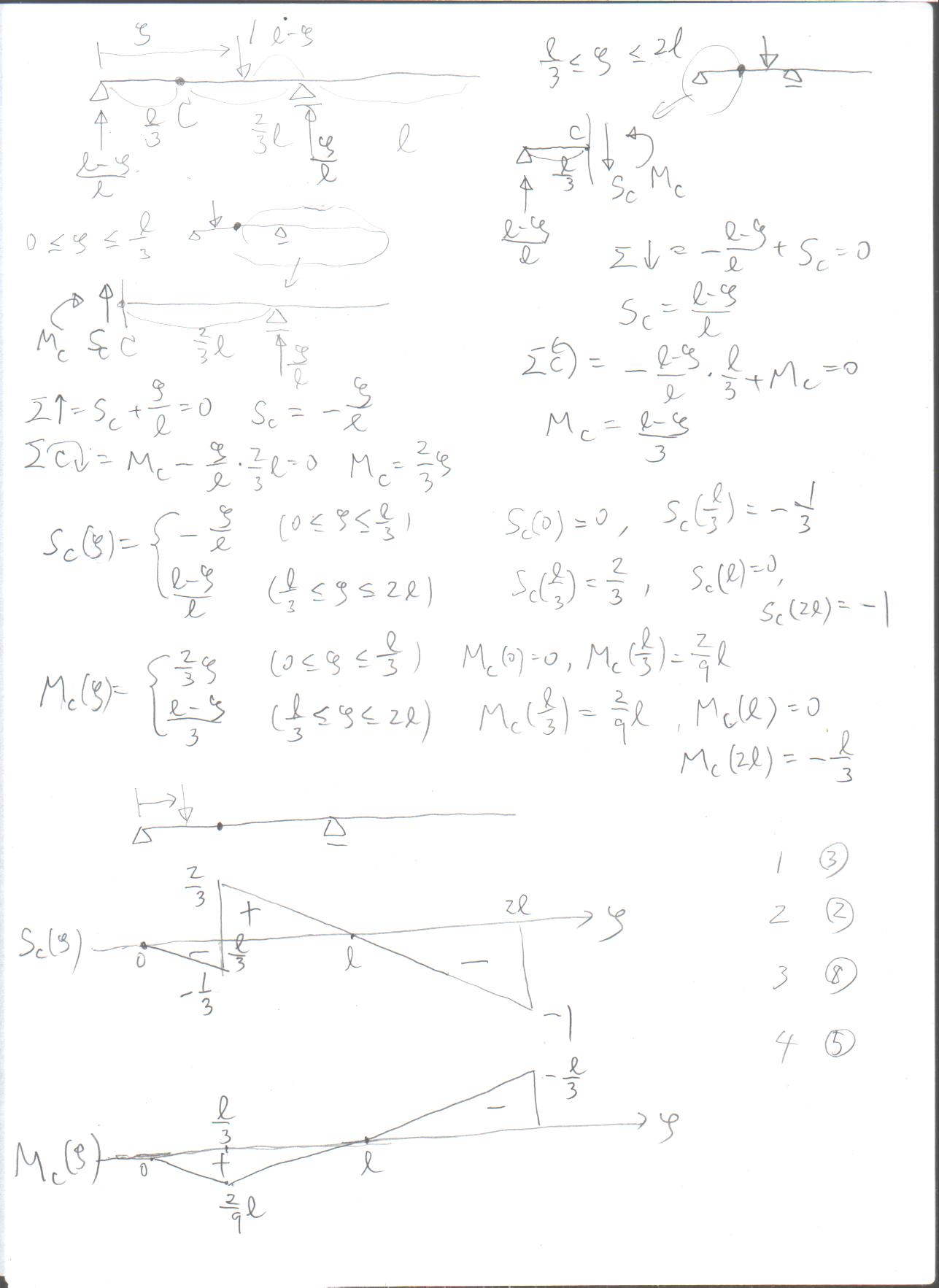

解答
-
小テスト第14回

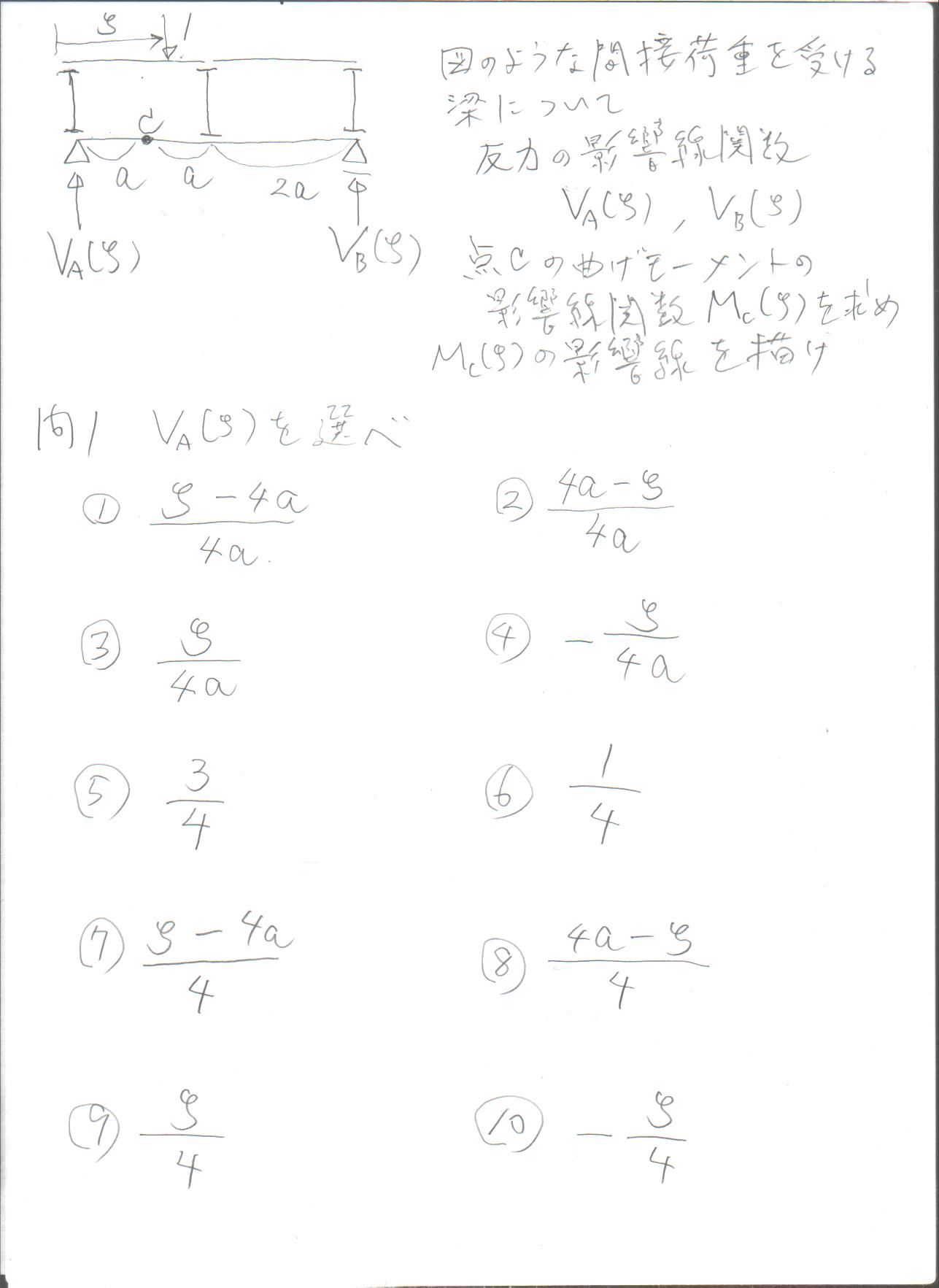

問1,

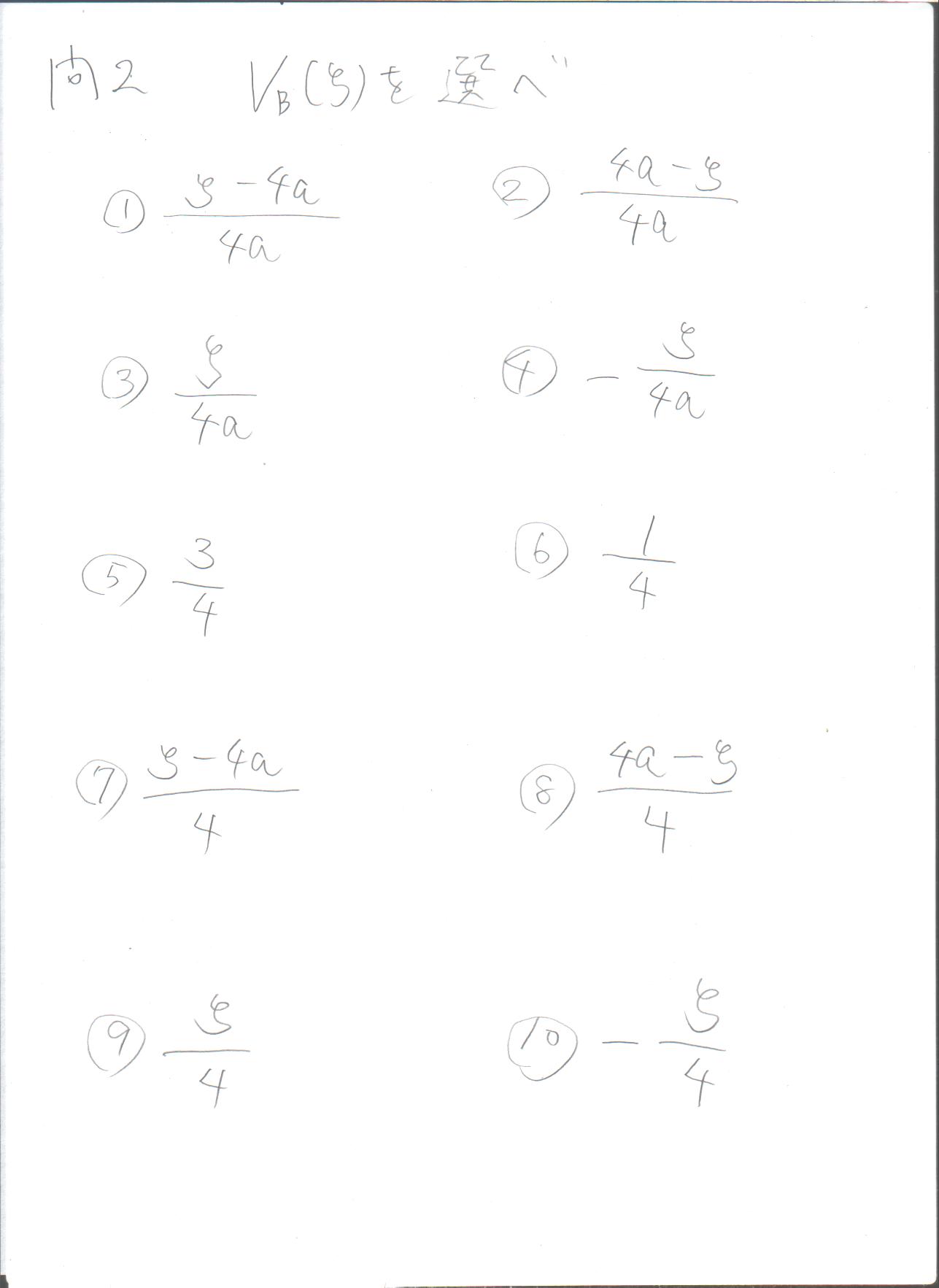

問2,
問3,

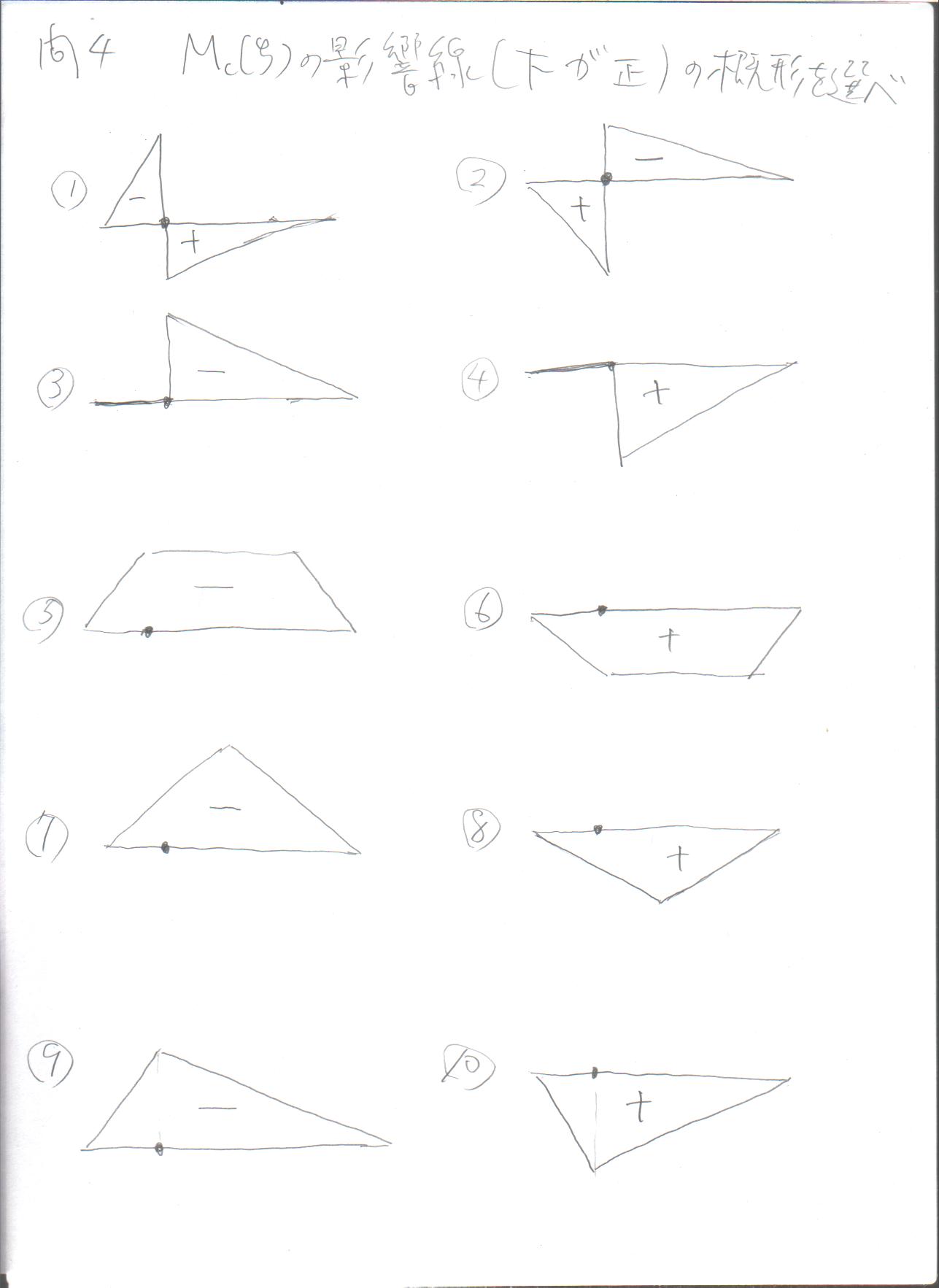

問4,

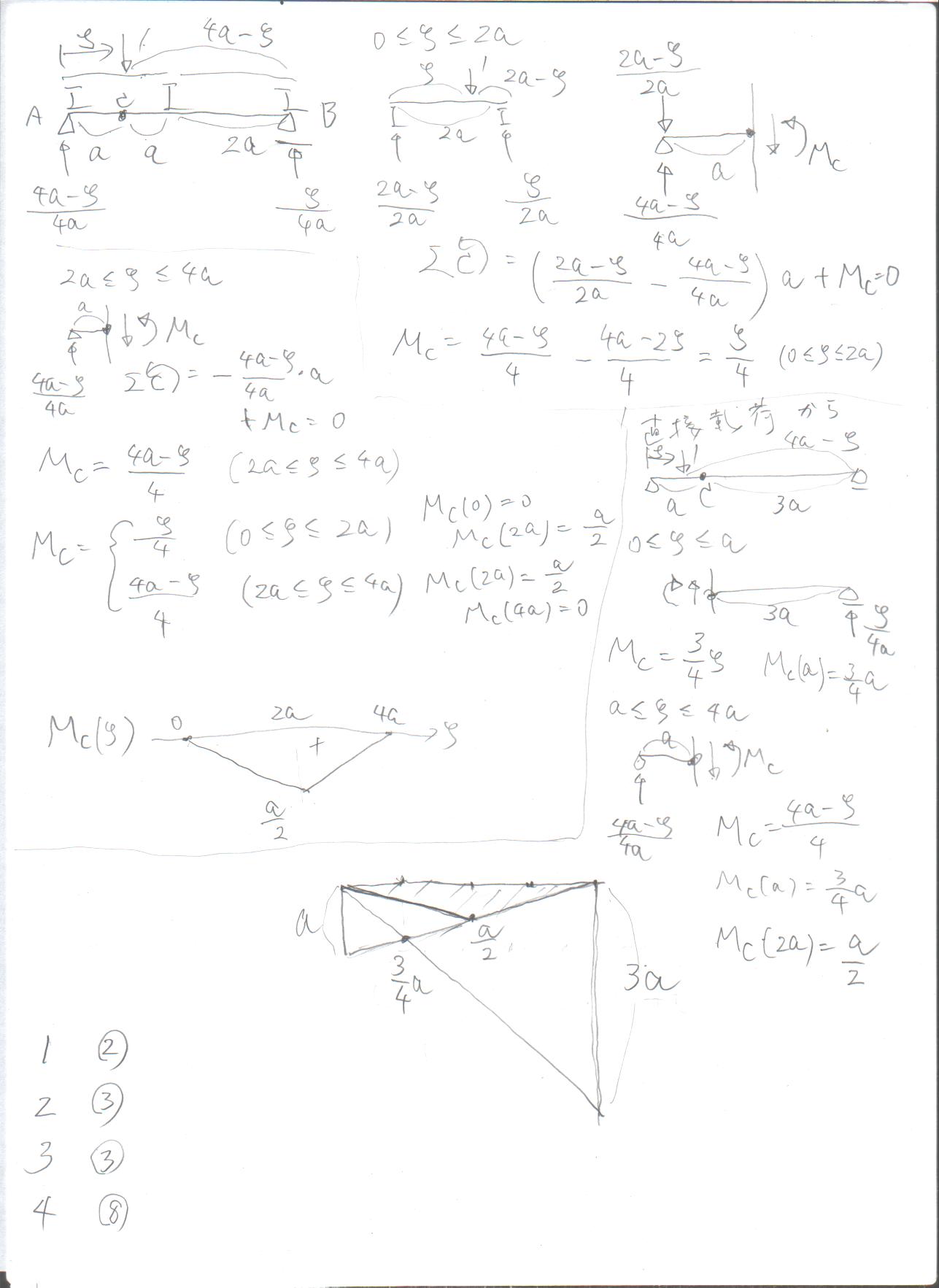

解答
-

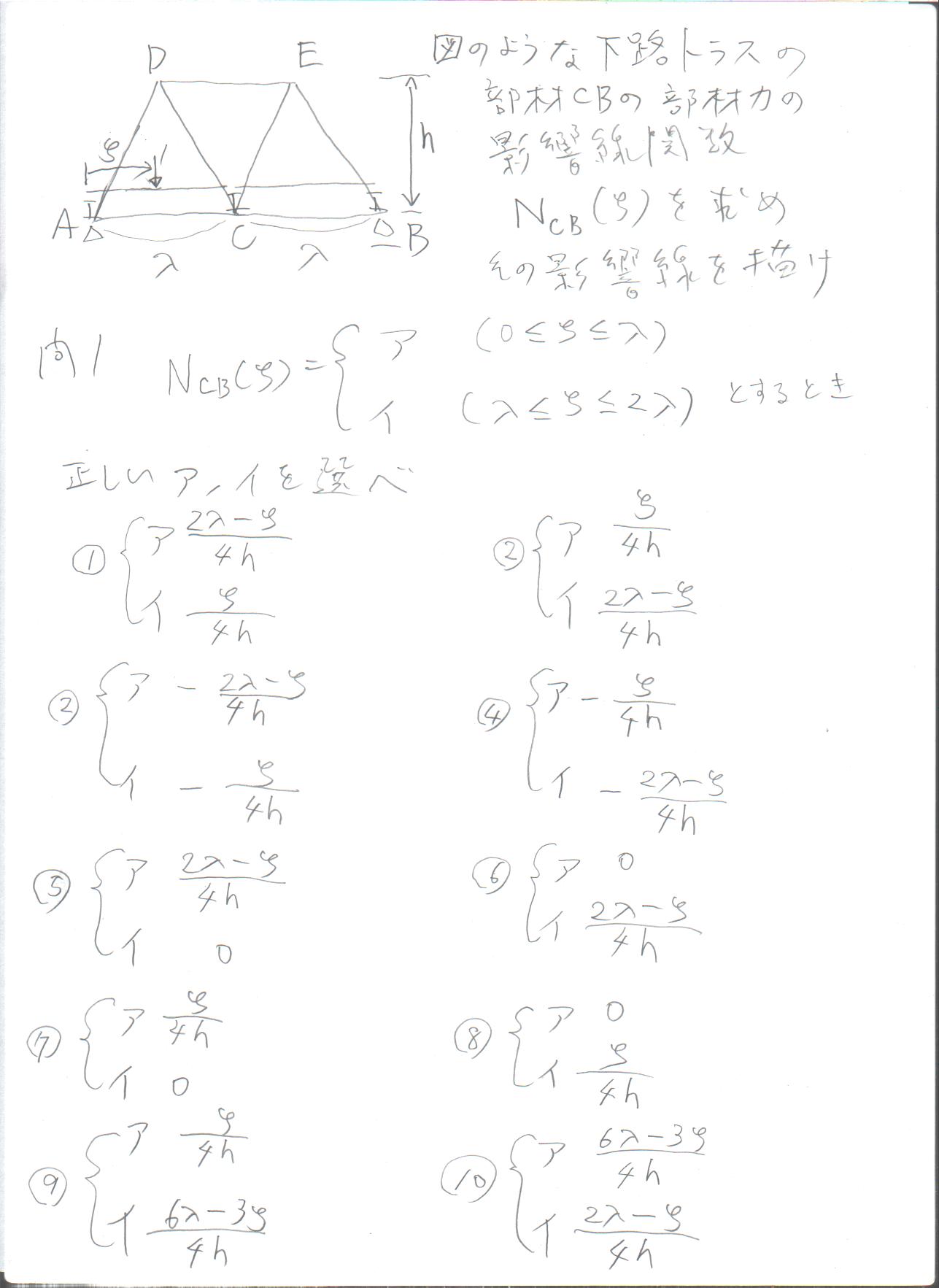

小テスト第15回
問1,
問2,

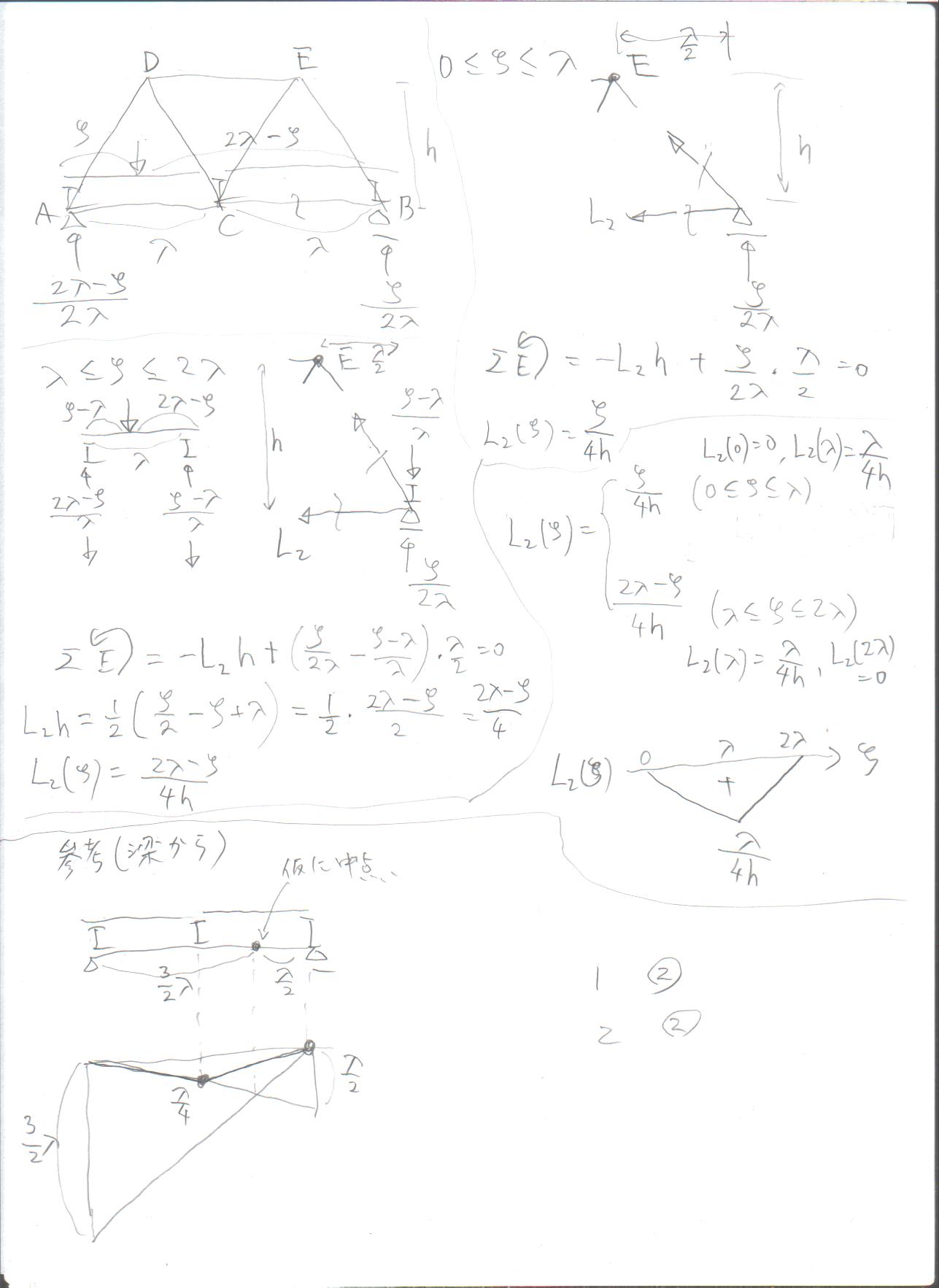

解答

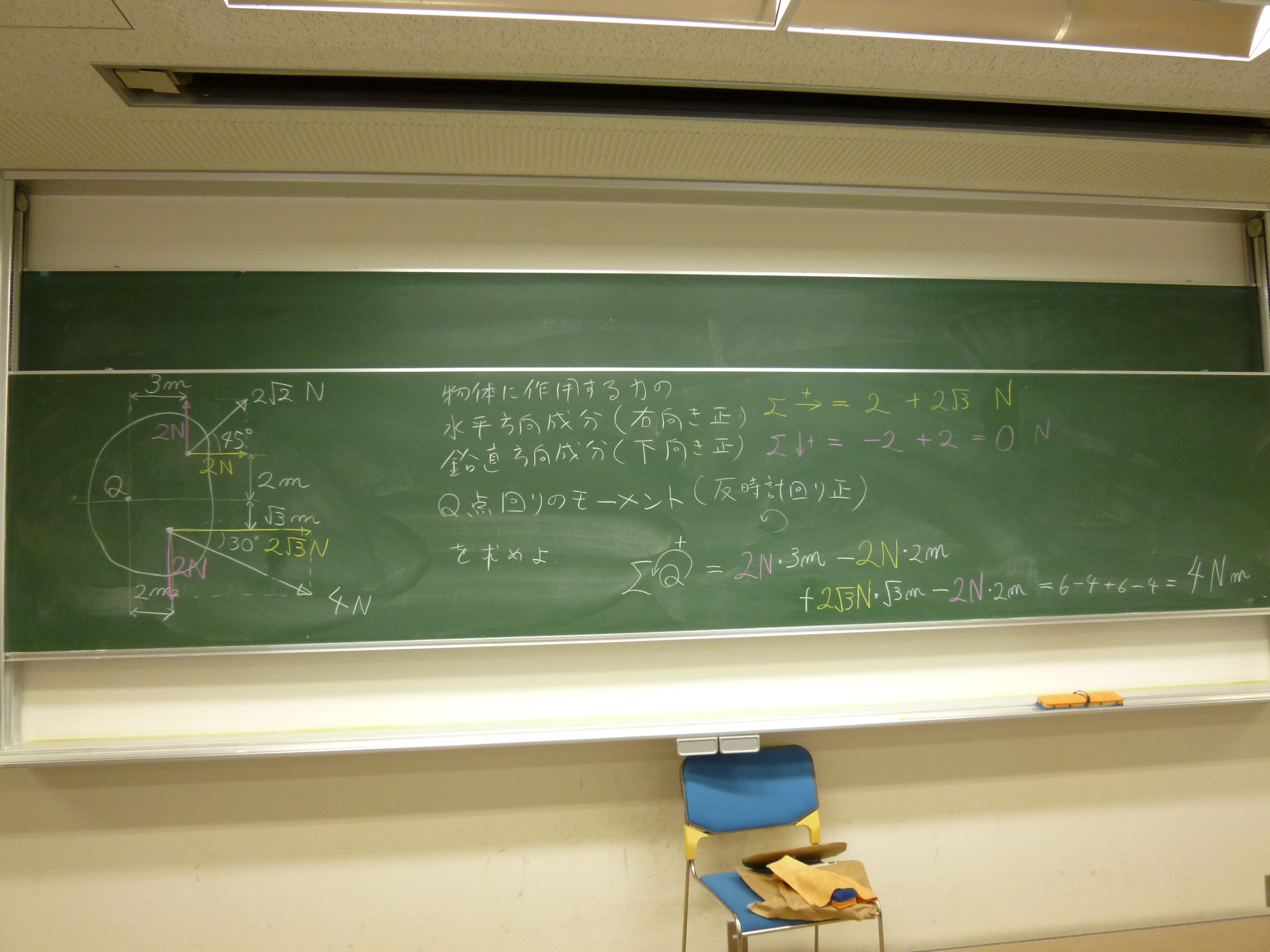

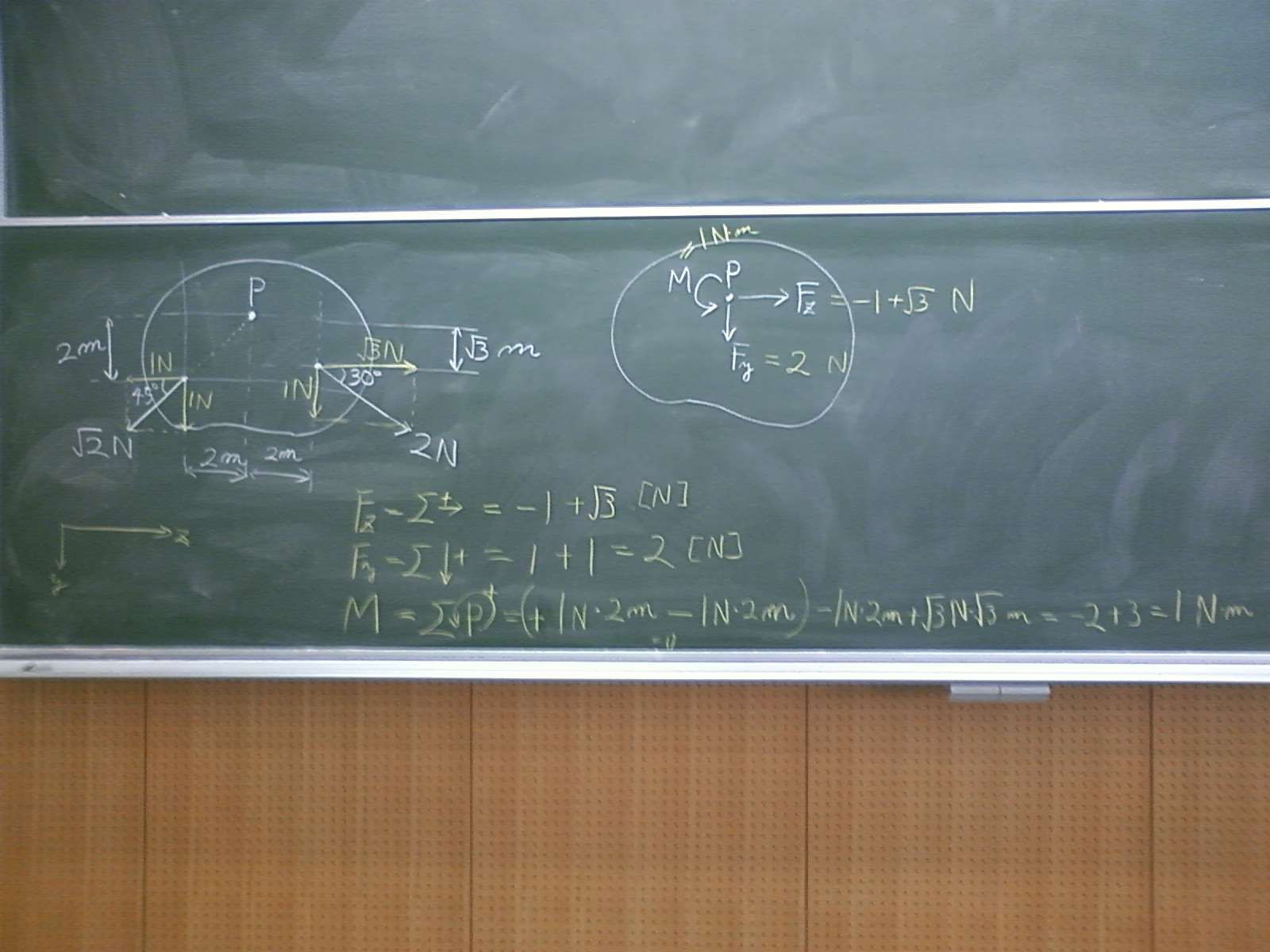

- 小テストその1
- 小テストその2
- 小テストその3

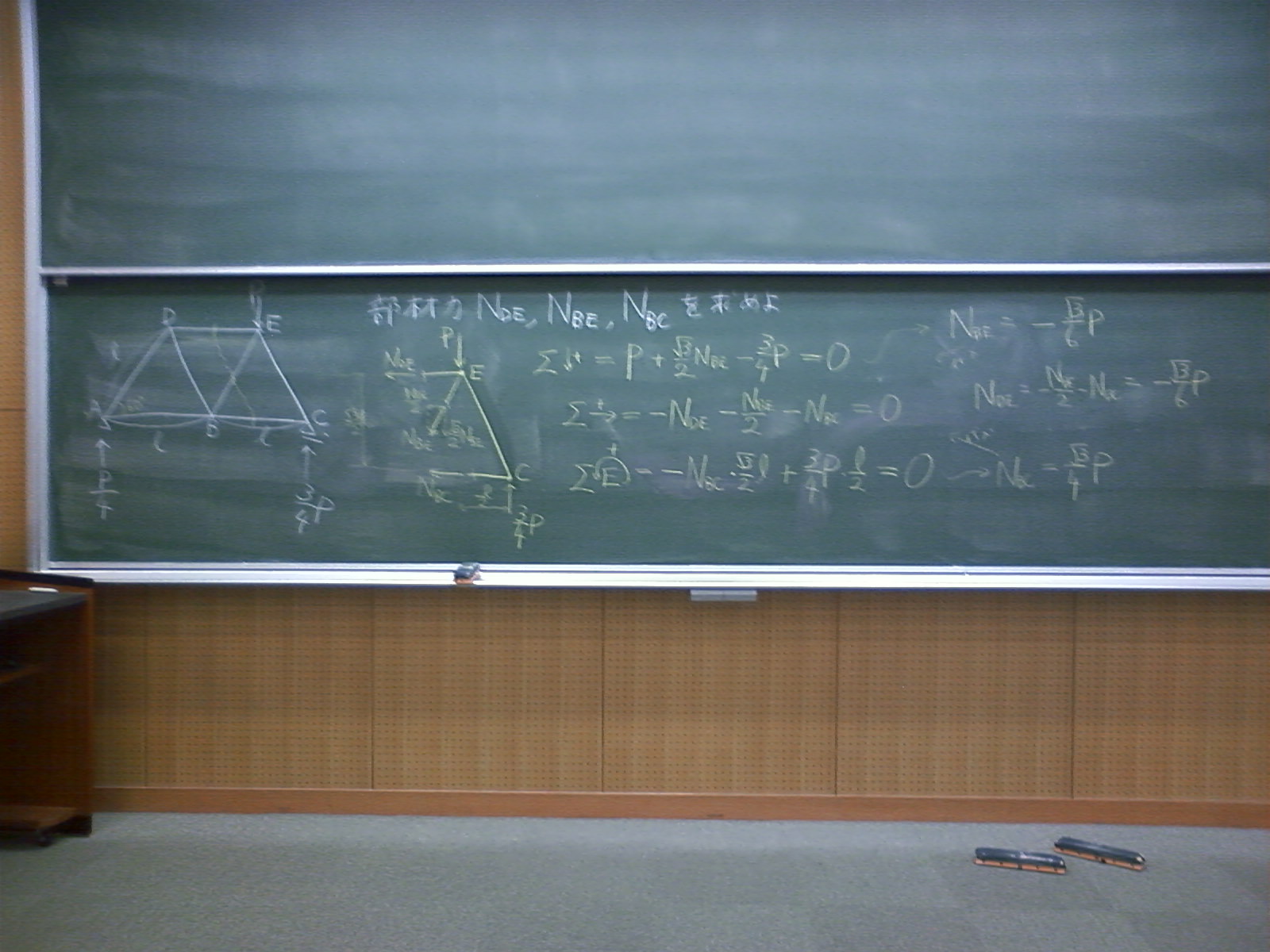

- 小テストその4
- 小テストその5
- 小テストその6
- 小テストその7
間違い例:
モーメントの中心に作用しているせん断力や反力をモーメントの
つりあい計算に加えてしまう。
反力モーメントをモーメントのつりあいに入れ忘れている。
自由端側を切り取ってつりあいを考える際に、
自由端にヒンジ支承をつけてしまった。

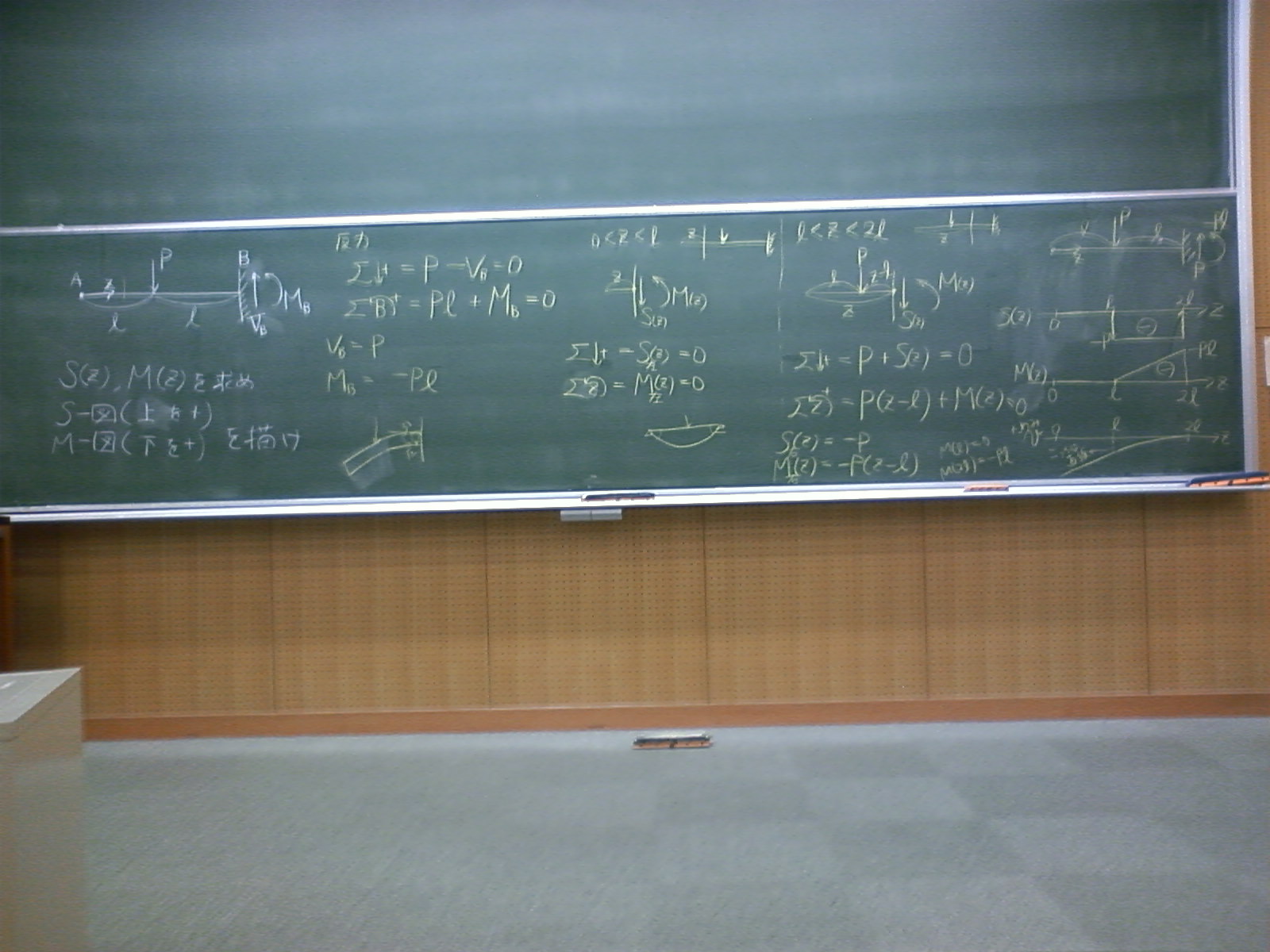

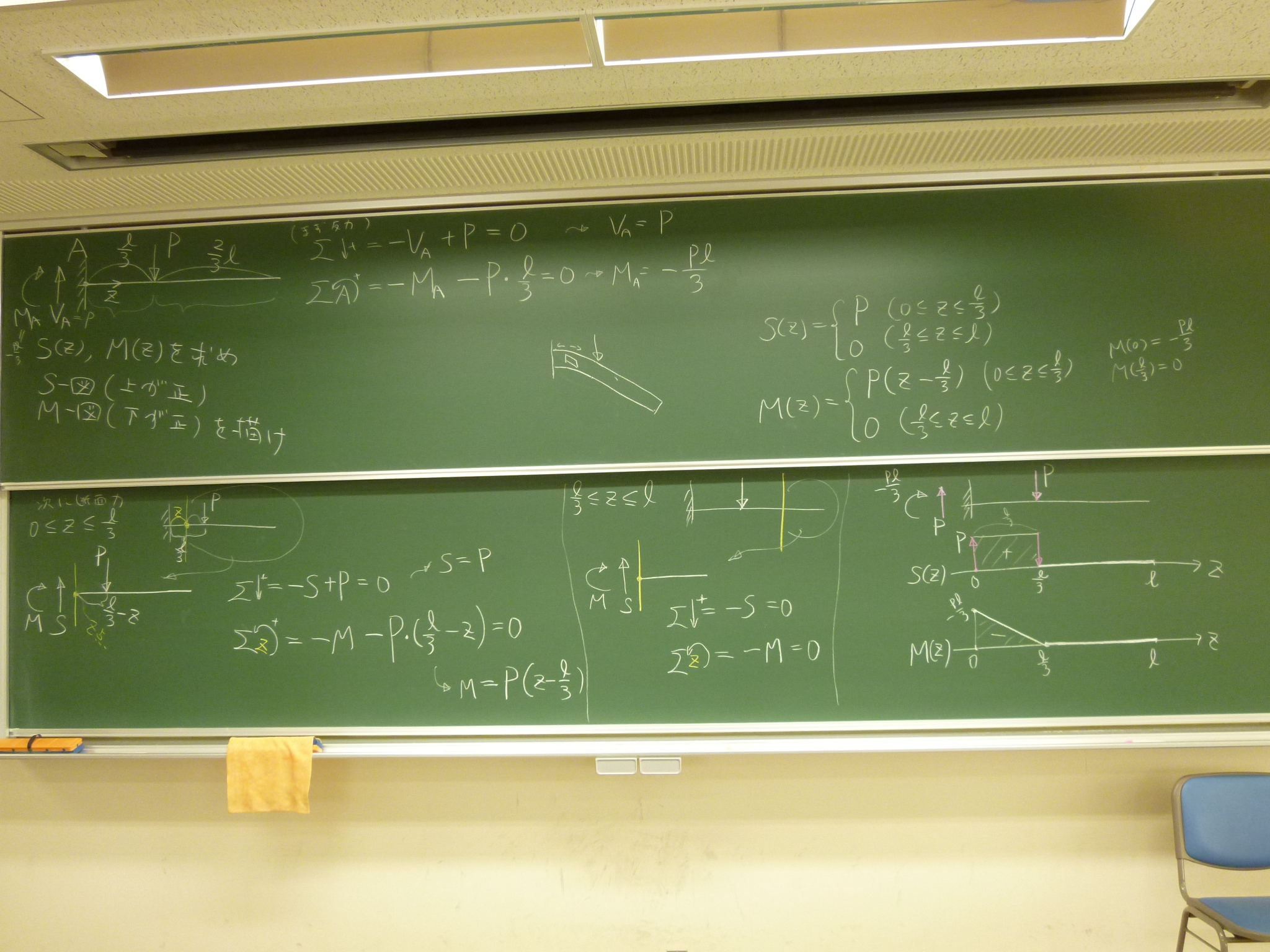

- 小テストその8
間違い例: 自由端に反力を作用させている。
- 小テストその9
間違い例: 分布荷重を集中荷重に置き換えた問題をそのまま
(場合分けして)解いてしまう。

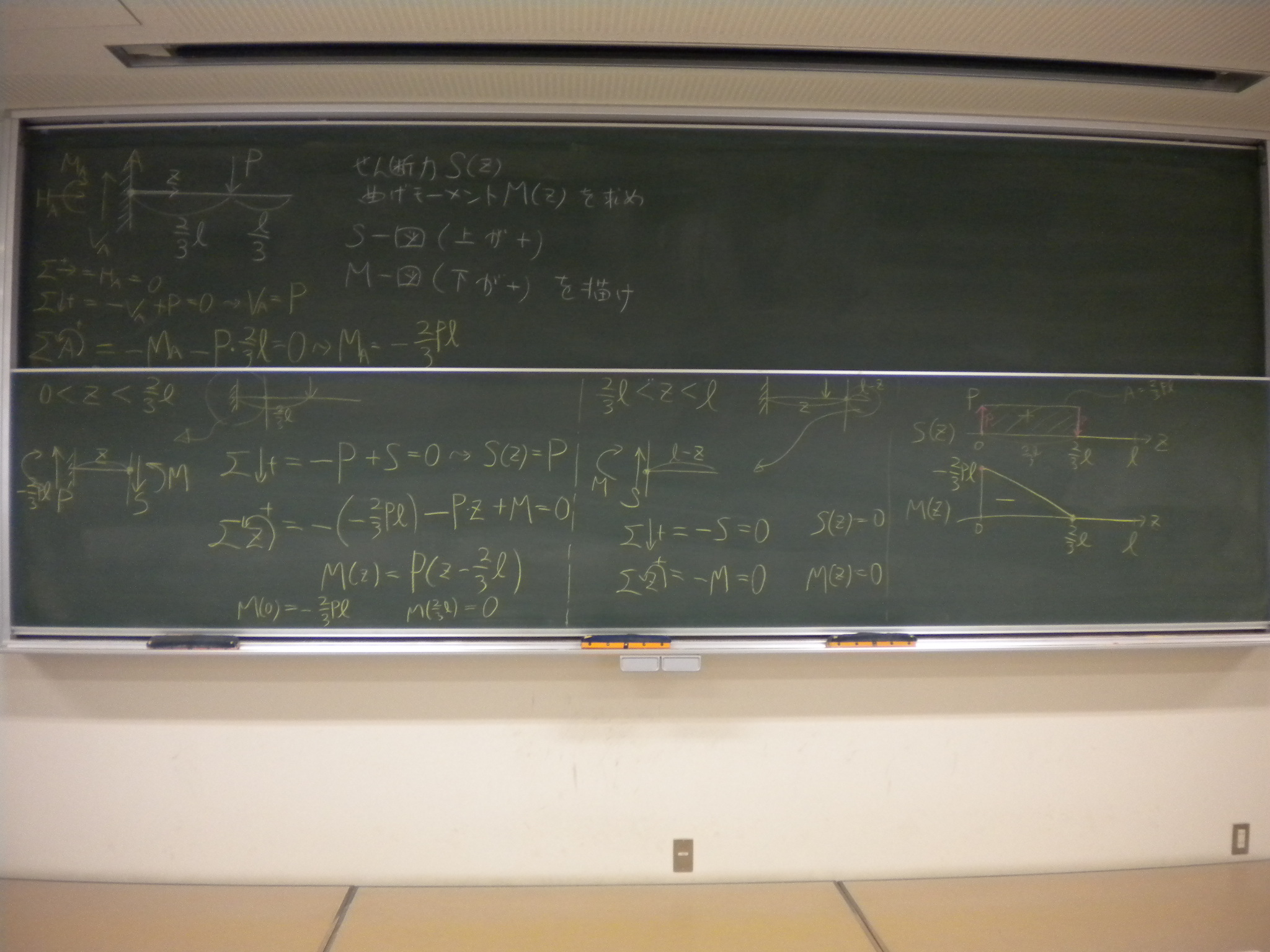

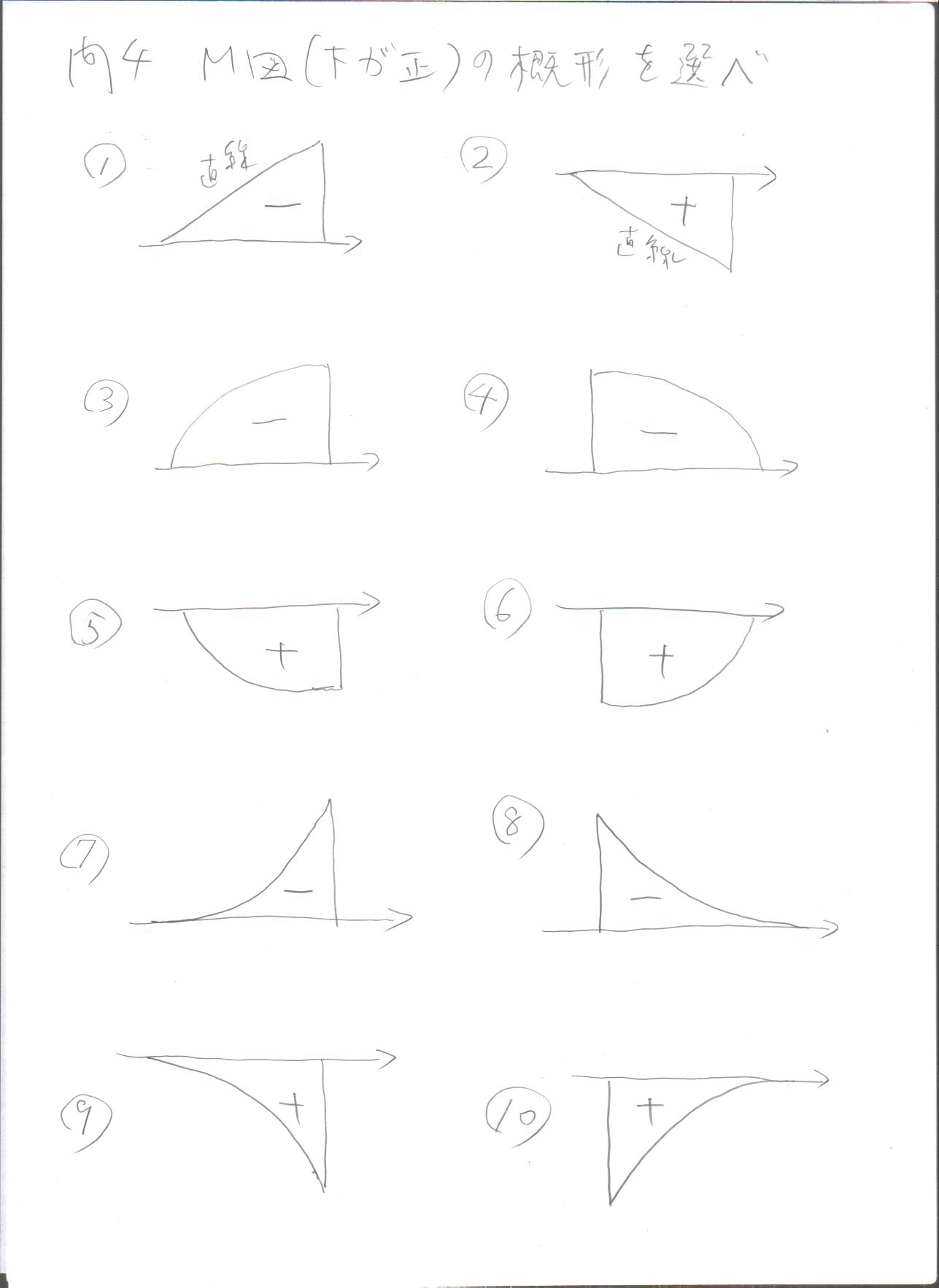

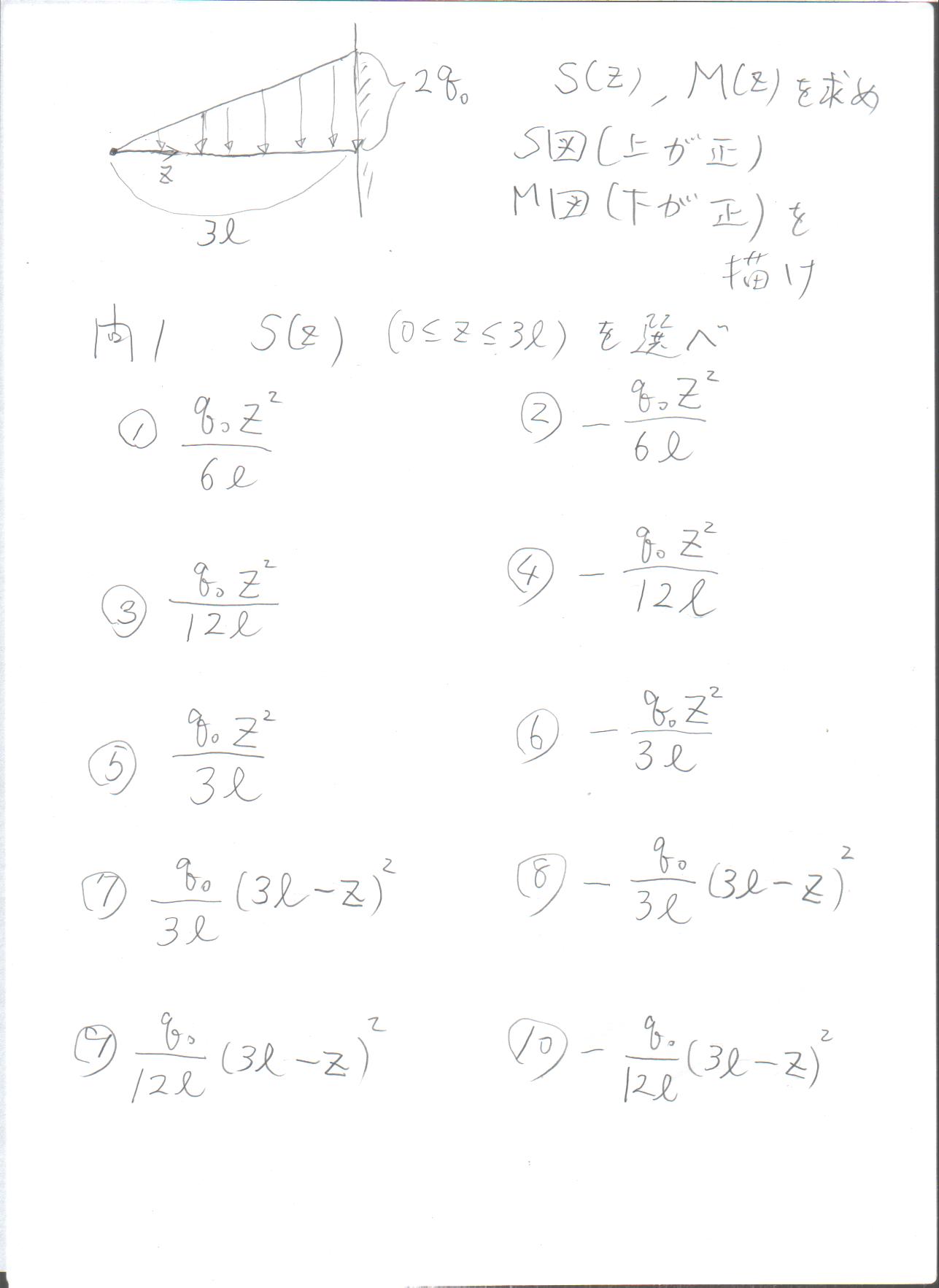

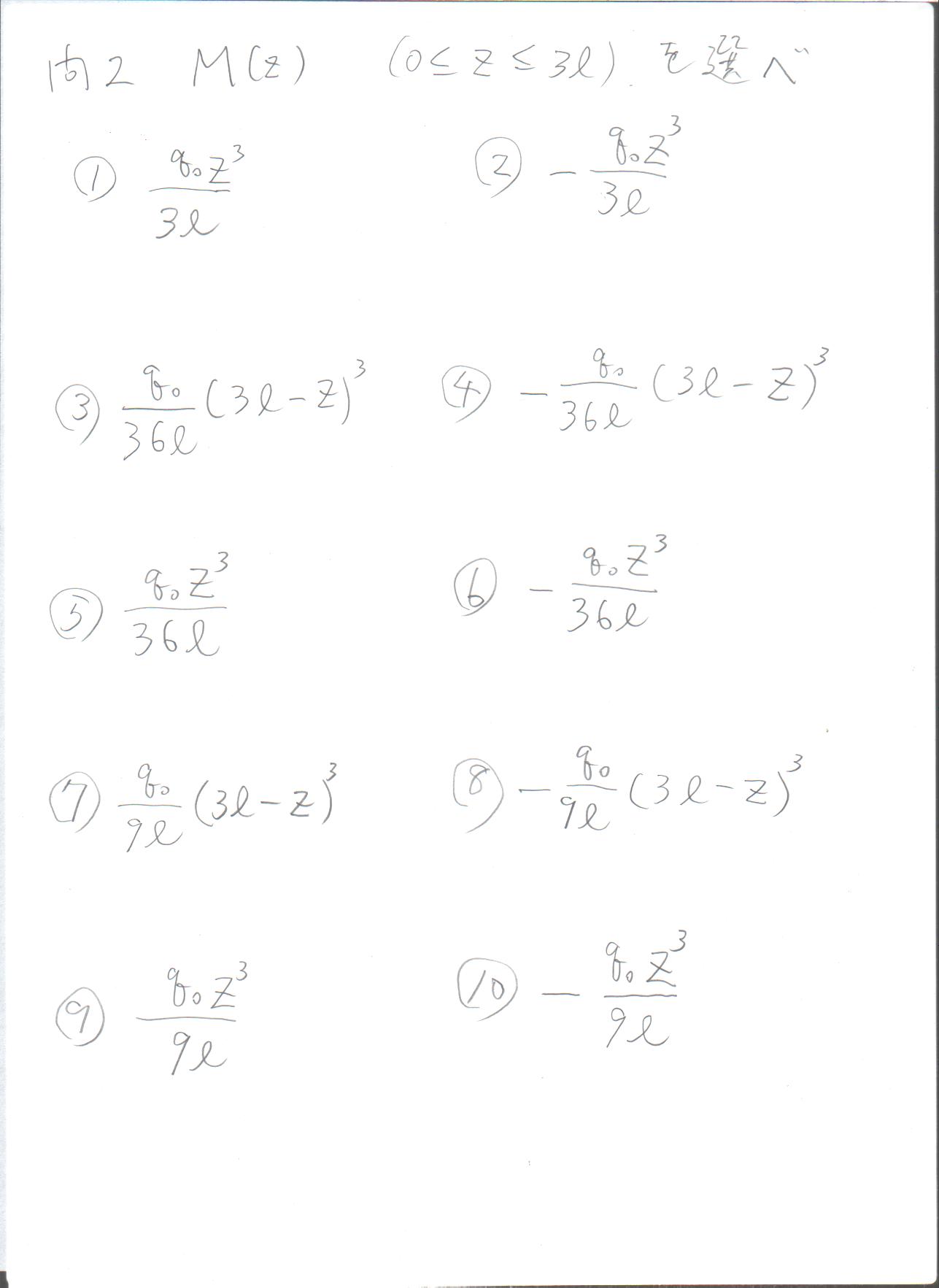

- 小テストその10
間違い例:
- モーメントのつりあいで、曲げモーメントにも腕の長さをかけている。
- 断面力のつりあいを考える際、集中荷重の載荷点上で切ってしまい、
切った系に載荷点上の集中荷重も入れてしまっている。
- 梁の中間点(集中荷重載荷点とか)でモーメントのつりあいを
考えようとして、その左半分(左端反力とか)を無視。
- $S(z)=P$(水平)のグラフが、$S(z)=Pz$の線形グラフになっている。
- ヒンジ支承にモーメント反力を作用させている。
- せん断力の向きが逆になっている。
- 小テストその11
間違い例:
場合分け不要の分布荷重で、
中央や任意点で
切断した左半分と右半分に別々にせん断力や曲げモーメントを
出している(計算を間違えなければ同じ結果が出るのだが、
違っている)。
任意のz点で切断した左半分を取り出してつりあいを考える場合、
幅zの左半分に作用している分布荷重qは集中荷重qzに置き換えればいいが、
qLに置き換えている。
- 小テストその12
小テストで気になった解答例など
断面を切った図や計算過程が全くなく、いきなり答えだけ書かれている
(よく解釈すれば、問題集の答えだけを覚えてきた?)。
反力などにベクトルの矢印をつけている。
$\vec{V_{A}}=3N$とか。
単位のN(ニュートン)を文字変数のようにして計算している。
$-N+\sqrt{3}N$とか。
せん断力や曲げモーメントの場合分けで、$M_{右}$とかの代わりに
$M'$と書いてしまうと微分とまぎらわしい。
断面力のつりあいを考える際に、断面を切らないでつりあいを考えている。
表記上の問題
- $q$が$g$と区別できない。
- $M$が$\mu$または$b$の筆記体に見える。
